选型说明
| 机头分类 |
描述 |
尺寸(长*宽*高) |
Gnet IO机头 |
网口通讯，支持 S7 以太网协议，Modbus TCP 协议。既可以靠近设备实现短距离扩展，也可以远距离实现分布式远程IO。 |
35x108x35 |
G485 IO机头 |
485 口通讯，支持 Modbus RTU 从站协议。所有支持485 Modbus RTU主站协议的设备都可以直接连接。 |
35x108x35 |
| 数字量模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM DE08 |
8入 |
EM DE08 |
75x108x35 |
GM DE16 |
16入 |
EM DE16 |
95x108x35 |
GM DR08 |
8路继电器出 |
EM DR08 |
75x108x35 |
GM QR16 |
16路继电器出 |
EM QR16 |
95x108x35 |
GM QT16 |
16路晶体管出 |
EM QT16 |
95x108x35 |
GM DR16 |
8入8继电器出 |
EM DR16 |
95x108x35 |
GM DR32 |
16入16继电器出 |
EM DR32 |
150x108x35 |
GM DT16 |
8入8晶体管出 |
EM DT16 |
95x108x35 |
| 模拟量模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM AE04 |
4路电压或电流输入 |
EM AE04 |
75*108*35 |
GM AE08 |
8路电压或电流输入 |
EM AE08 |
95*108*35 |
GM AQ04 |
4电压和电流输出 |
EM AQ04 |
75*108*35 |
GM AQ08 |
8电压和电流输出 |
EM AQ04 |
150*108*35 |

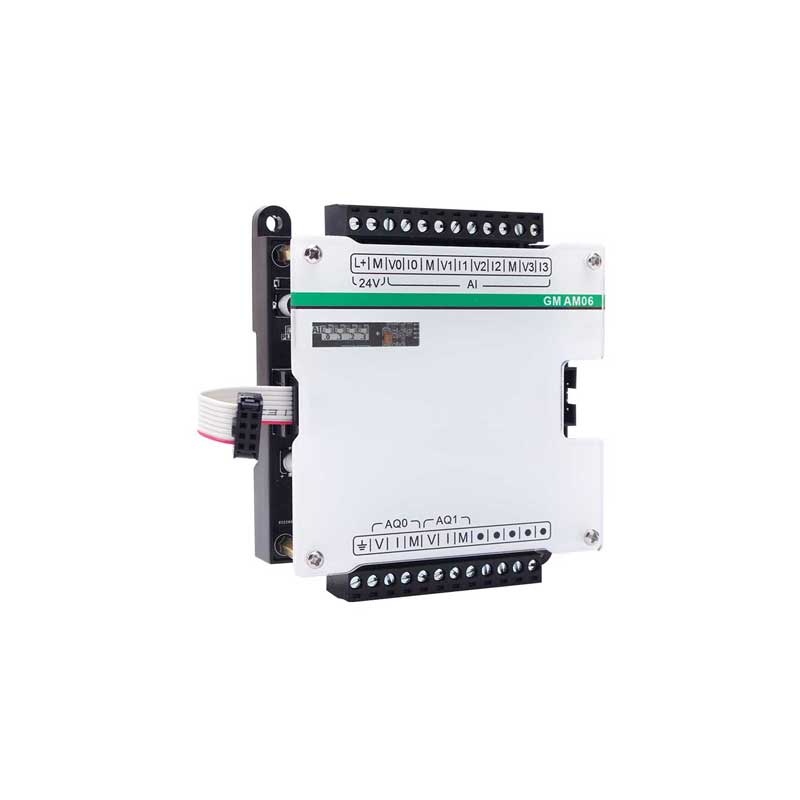

GM AM06 |
4入2出(电压和电流) |
EM AM06 |
95x108x35 |
GM AM12/16 |
8入4出/8入8出(电压和电流) |
EM AM06 |
150x108x35 |
| 温度模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM AR04 |
4路PT100输入 |
EM AR04 |
75x108x35 |
GM AR08 |
8路PT100输入 |
EM AR04 |
95x108x35 |
GM AN04 |
4路NTC(10K,3950) |
EM AR04 |
75x108x35 |
GM AN08 |
8路NTC(10K,3950) |
EM AR04 |
95x108x35 |
GM AT04 |
4路K型热电偶 |
EM AT04 |
75x108x35 |
产品概述
- 注意：所有GM扩展模块用于远程IO扩展时，均需要搭配机头使用。
- GM扩展模块可级联扩展，通过右侧扩展口，直接对插连接，最多可连接16个模块，长期稳定可靠运行。
- 工贝Gnet IO/G485 IO机头后面只能扩展工贝GM扩展模块。
- 大多数场景无需编程，寄存器自动映射。
- 型号丰富，搭配灵活，性价比高。

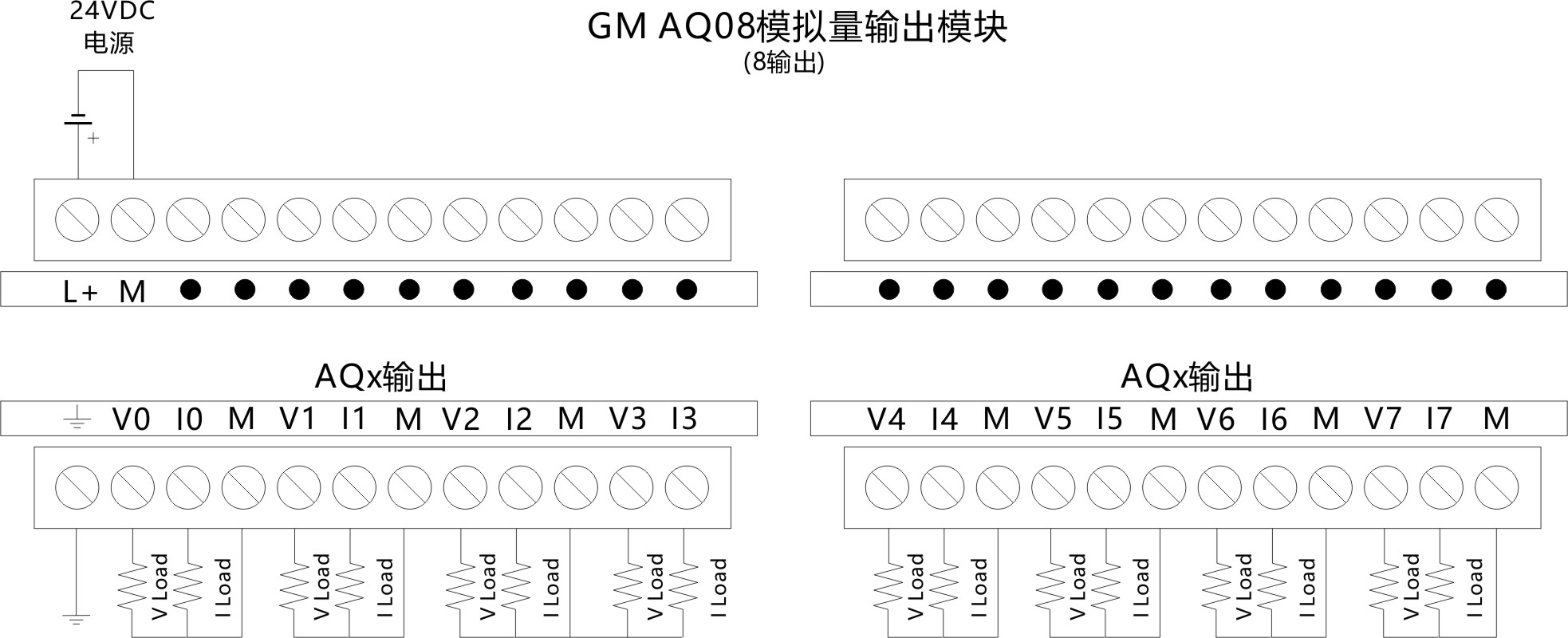

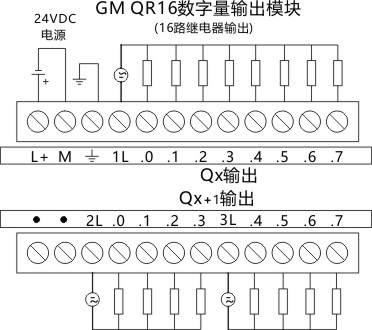

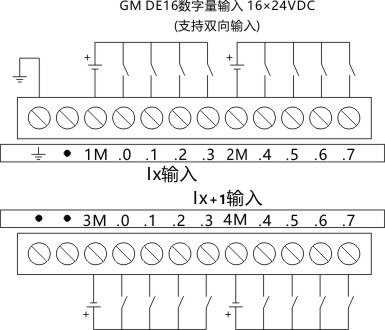

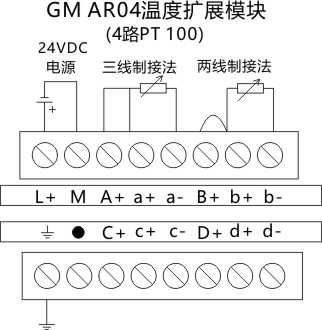

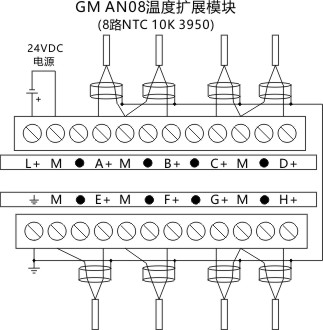

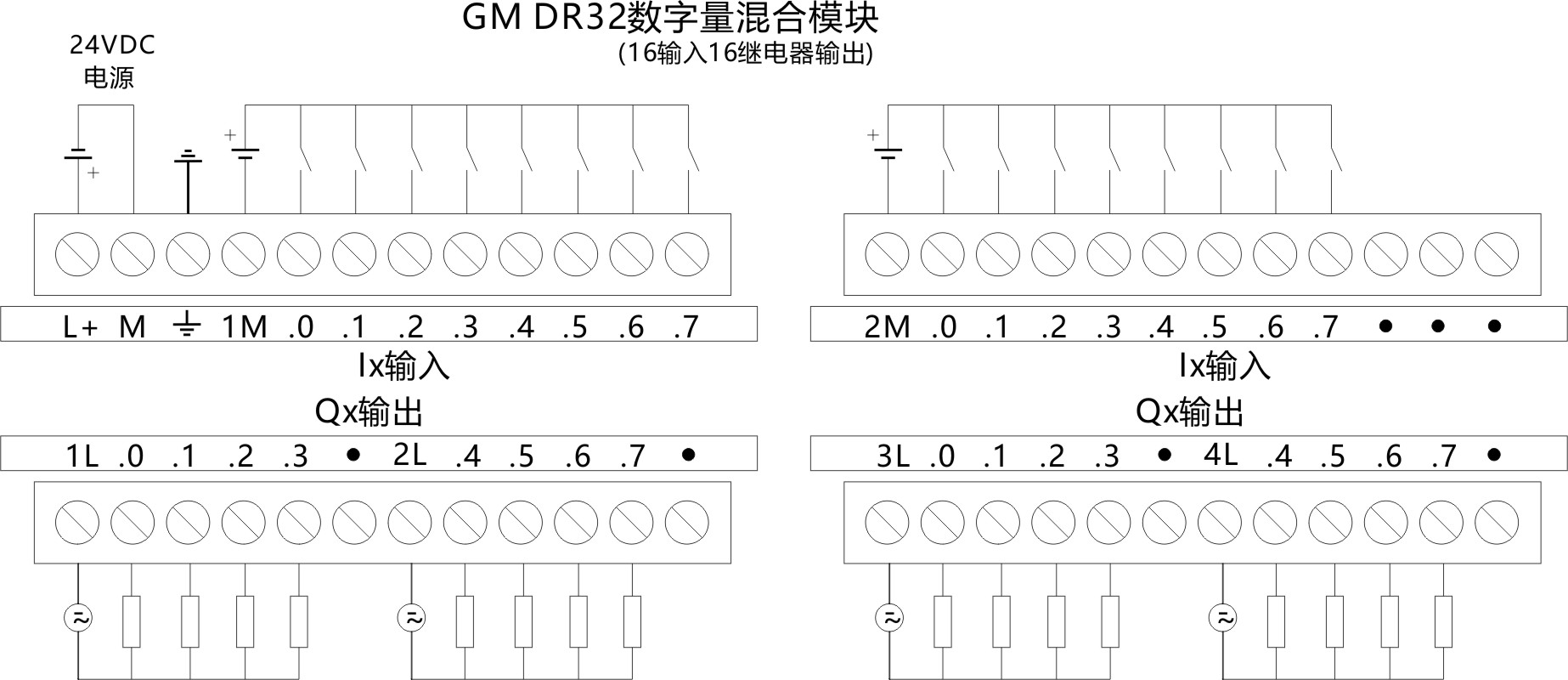

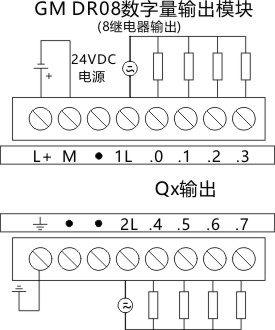

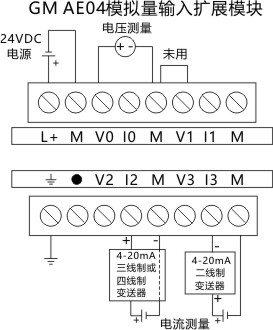

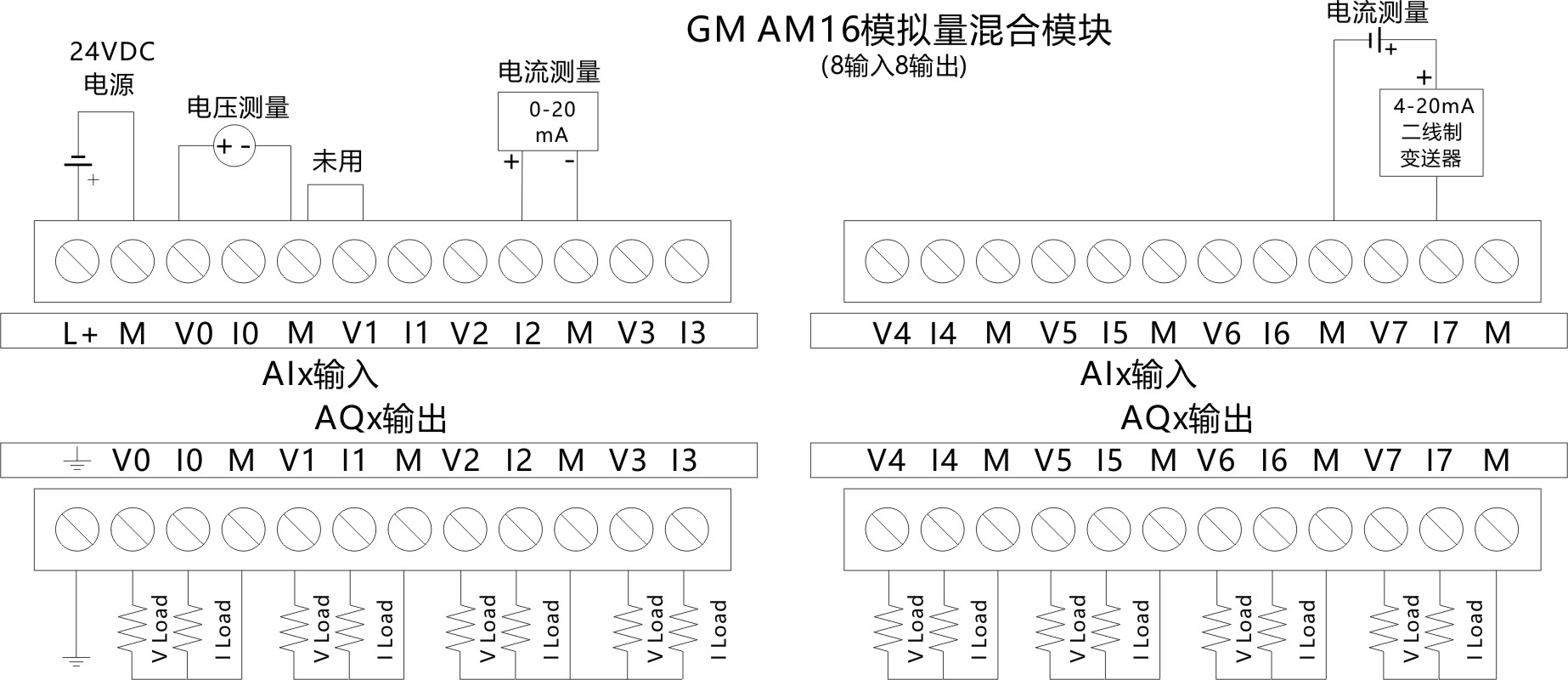

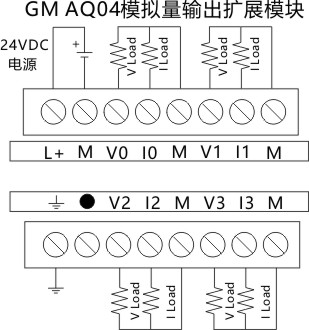

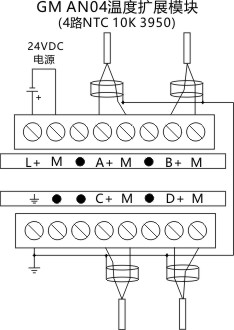

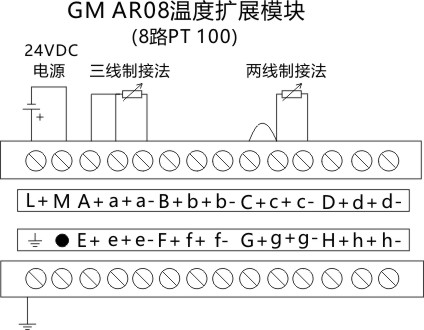

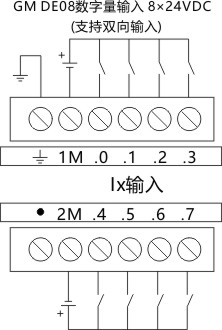

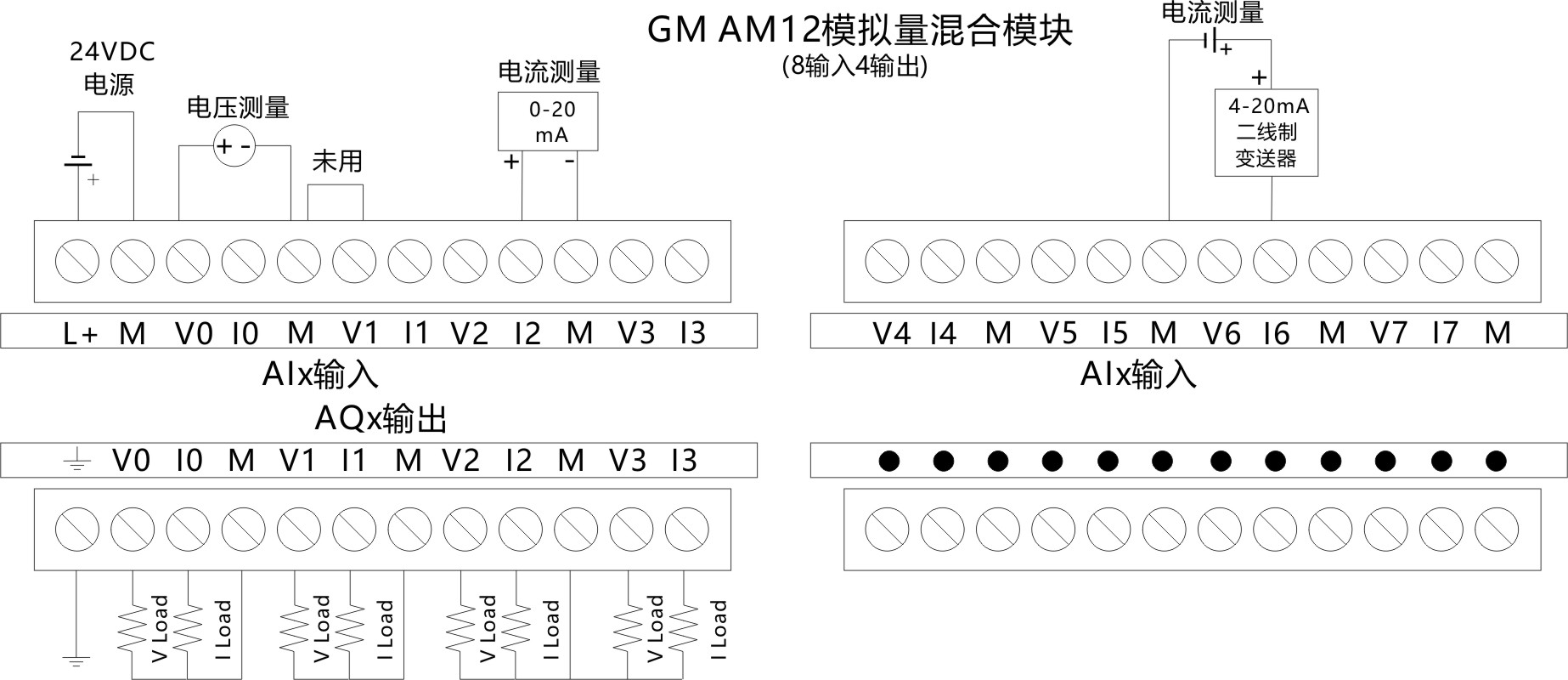

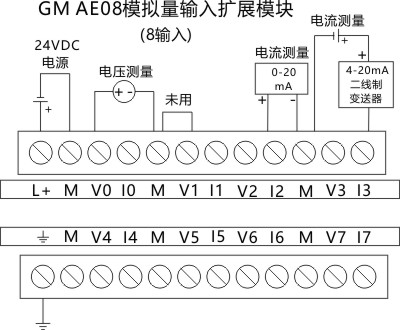

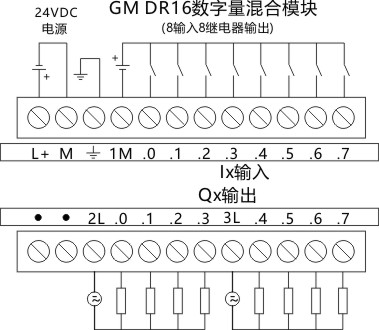

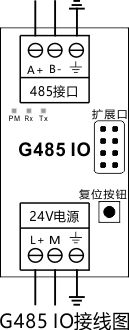

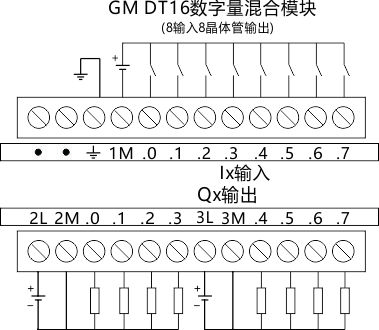

接线图
