产品概述

• 注：原部分EBUS模块更名为DBUS模块，外观标注EM更改为DM。设备只更名，功能和使用方法不变。
• 专机专用：专为西子Smart主机设计的低成本扩展模块。
• DBUS总线：独有的DBUS通讯方式，连接主机数字量点实现通讯。
• 安装库：需要安装专用库，配置好参数即可使用，非常简单。
• 多种连接：DEUS接口只能挂2个模块，为解决扩展多模块，还支持485 Modbus RTU。
• 安全稳定：长期稳定可靠运行，过严格工业现场试验环境测试，无死机现象。

选型说明

分类	资源
DM DE16-16DI	数字量16输入
DM QR16-16DQ	数字量16输出（继电器）
DM QR32-32DQ	数字量32输出（继电器）
DM DR16-8DI8DQ	数字量8输入8输出（继电器）
DM DR32-16DI16DQ	数字量16输入16输出（继电器）
DM AE08-8AI	模拟量8输入（支持电压和电流）
DM AE16-16AI	模拟量16输入（仅支持电流）
DM AE32-32AI	模拟量32输入（仅支持电流）
DM AQ04-4AQ	模拟量4输出（支持电压和电流）
DM AQ08-8AQ	模拟量8输出（支持电压和电流）
DM AM06-4AI2AQ	模拟量4输入2输出（输入输出均支持电压和电流）
DM AM12-8AI4AQ	模拟量8输入4输出（输入仅支持电流，输出支持电压和电流）
DM AR08-8PT100	8路PT100输入
DM AE08-8NTC	8路NTC输入（10K 3950）
DM AT08-8TC	8路K型热电偶
DM AE16-8NTC8AI	8路NTC输入8路模拟量输入（仅支持电流）
DM AE16-12NTC4AI	12路NTC输入4路模拟量输入（仅支持电流）
DM AM06-4NTC2AQ	4路NTC输入2路模拟量输出（支持电压和电流）
DM DR16AM12-8DI8DQ8AI4AQ	数字量8入8继电器出，模拟量8入(仅电流)4输出

接线图

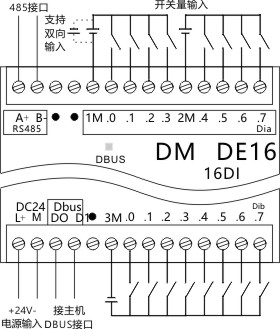

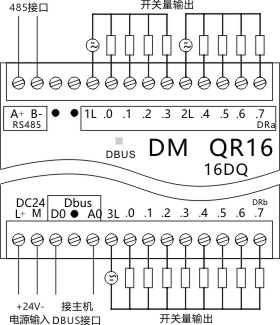

DM DE16-16DI接线图                      DM QR16-16DQ接线图

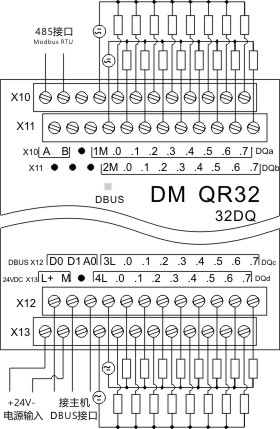

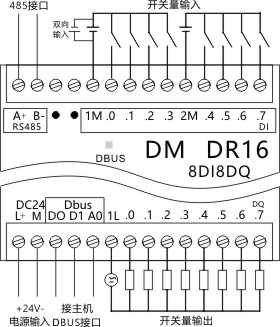

DM QR32-32DQ接线图                      DM DR16-8DI8DQ接线图

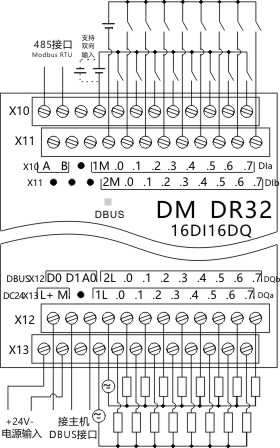

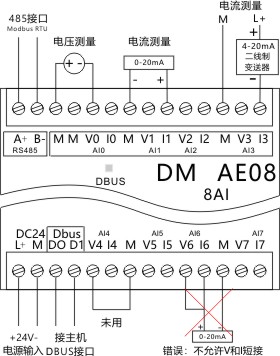

DM DR32-16DI16DQ接线图                      DM AE08-8AI接线图

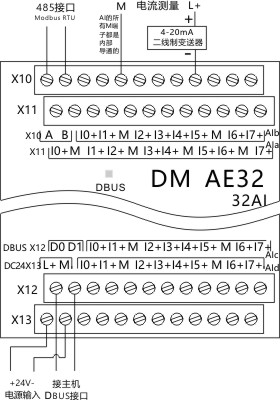

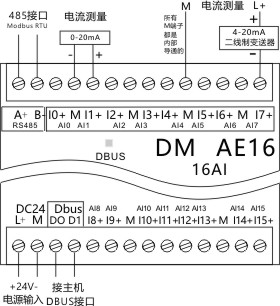

DM AE16-16AI接线图                      DM AE32-32AI接线图

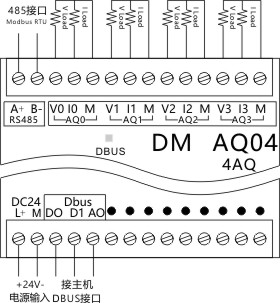

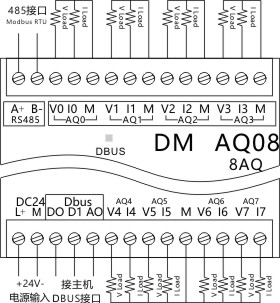

DM AQ04-4AQ接线图                      DM AQ08-8AQ接线图

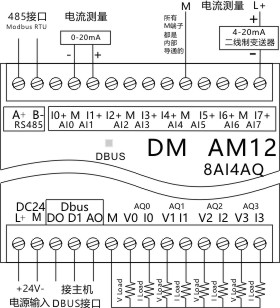

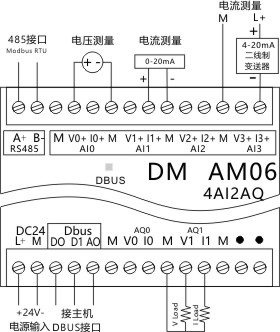

DM AM06-4AI2AQ接线图                      DM AM12-8AI4AQ接线图

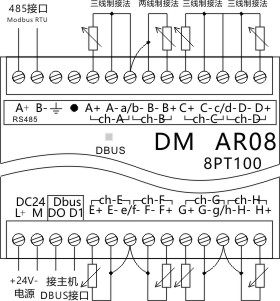

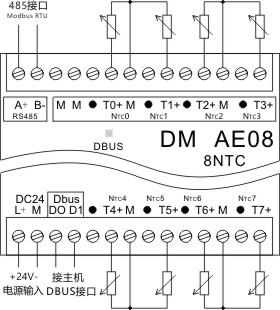

DM AR08-8PT100接线图                      DM AE08-8NTC接线图

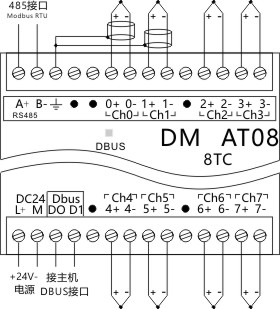

DM AT08-8TC接线图                      DM AE16-8NTC8AI接线图

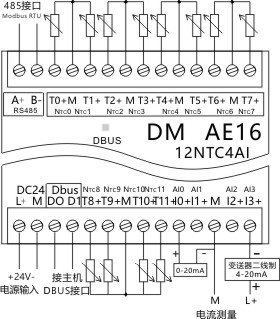

DM AE16-12NTC4AI接线图                      DM AM12-4NTC2AQ接线图

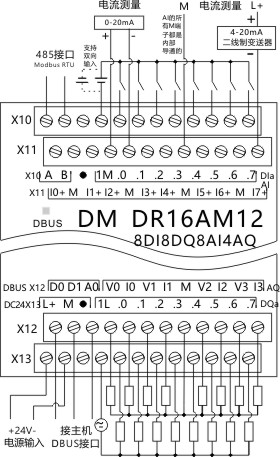

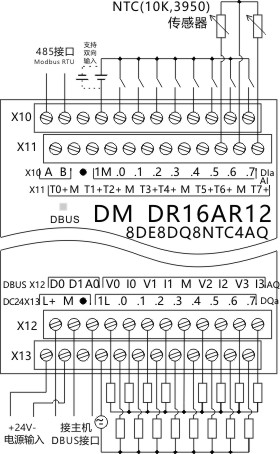

DM DR16AM12-8DI8DQ8AI4AQ接线图                      DM DR16AM12-8DI8DQ8NTC4AQ接线图
