产品概述
- 1.完全兼容西子模块，可以挂西子主机或与西子模块混搭。
- 2.与原装相同型号的模块，支持通道级别组态，可设置通道类型、量程范围、报警设置、滤波设置。
- 3.首创设计大点数模块，如EM AE32，32路模拟量输入模块，组态时只需选择EM DP01即可使用。
- 4.如果使用工贝主机，可以最多挂12个扩展模块，其中包括西子模块。
选型说明
| 数字量模块 |
资源 |
组态选型 |
订货号 |
EM DE08 |
8输入 |
EM DE08(8DI) |
6ES7288-2DE08-0AA0 |
EM DE16 |
16输入 |
EM DE16(16DI) |
6ES7288-2DE16-0AA0 |
EM DE32 |
32输入 |
EM DP01(DP) |
6ES7288-2DE32-0AA0 |
EM DR08 |
8继电器输出 |
EM DR08(8DQ Relay) |
6ES7288-2DR08-0AA0 |
EM QR16 |
16继电器输出 |
EM QR16(16DQ Relay) |
6ES7288-2QR16-0AA0 |
EM QR32 |
32继电器输出 |
EM DP01(DP) |
6ES7288-2QR32-0AA0 |
EM DT08 |
8晶体管输出 |
EM DT08(8DQ Transistor) |
6ES7288-2DT08-0AA0 |
EM QT16 |
16晶体管输出 |
EM QT16(16DQ Transistor) |
6ES7288-2QT16-0AA0 |
EM QT32 |
32晶体管输出 |
EM DP01(DP) |
6ES7288-2QT32-0AA0 |

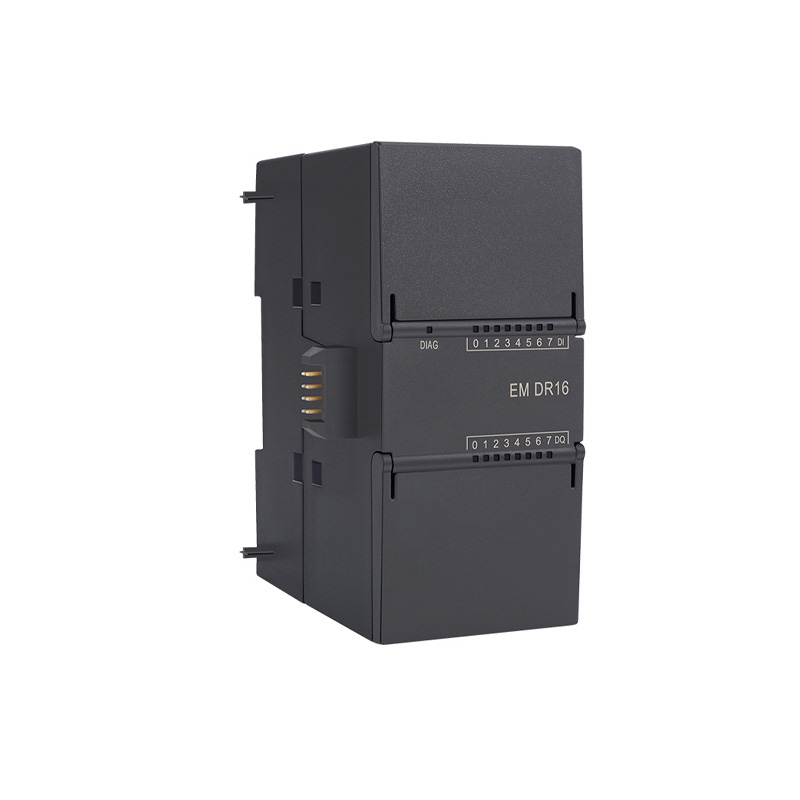

EM DR16 |
8入8继电器出 |
EM DR16(8DI/8DQ Relay) |
6ES7288-2DR16-0AA0 |
EM DR32 |
16入16继电器出 |
EM DR32(16DI/16DQ Relay) |
6ES7288-2DR32-0AA0 |
EM DT16 |
8入8晶体管出 |
EM DT16(8DI/8DQ Transistor) |
6ES7288-2DT16-0AA0 |
EM DT32 |
16入16晶体管出 |
EM DT32(16DI/16DQ Transistor) |
6ES7288-2DT32-0AA0 |
| 模拟量模块 |
资源 |
组态选型 |
订货号 |
EM AE04 |
4(电压或电流)输入 |
EM AE04(4AI) |
6ES7288-3AE04-0AA0 |
EM AE08 |
8(电压或电流)输入 |
EM AE08(8AI) |
6ES7288-3AE08-0AA0 |
EM AE16 |
16(电压或电流)输入 |
EM DP01(DP) |
6ES7288-3AE16-0AA0 |
EM AE32 |
32(前8路电压或电流，后24路电流)输入 |
EM DP01(DP) |
6ES7288-3AE32-0AA0 |
EM AQ02 |
2(电压和电流)输出 |
EM AQ02(2AQ) |
6ES7288-3AQ08-0AA0 |
EM AQ04 |
4(电压和电流)输出 |
EM AQ04(4AQ) |
6ES7288-3AQ08-0AA0 |
EM AQ08 |
8(电压和电流)输出 |
EM DP01(DP) |
6ES7288-3AQ08-0AA0 |
EM AM03 |
2入1出(电压和电流) |
EM AM03(2AI/1AQ) |
6ES7288-3AM03-0AA0 |
EM AM06 |
4入2出(电压和电流) |
EM AM06(4AI/2AQ) |
6ES7288-3AM06-0AA0 |
EM AM12 |
8入4出(电压和电流) |
EM DP01(DP) |
6ES7288-3AM12-0AA0 |
EM AM16 |
8入8出(电压和电流) |
EM DP01(DP) |
6ES7288-3AM16-0AA0 |
| 温度模块 |
资源 |
组态选型 |
订货号 |
EM AR02 |
2路PT100输入 |
EM AR02(2AI RTD) |
6ES7288-3AR02-0AA0 |
EM AR04 |
4路PT100输入 |
EM AR04(4AI RTD) |
6ES7288-3AR04-0AA0 |
EM AR08 |
8路PT100输入 |
EM AE08(8AI) |
6ES7288-3AR08-0AA0 |
EM AT04 |
4路K型热电偶 |
EM AT04(4AI TC) |
6ES7288-3AT04-0AA0 |
EM AT08 |
8路K型热电偶 |
EM AE08(8AI) |
6ES7288-3AT08-0AA0 |

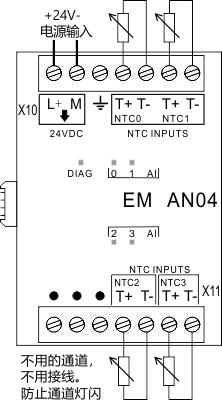

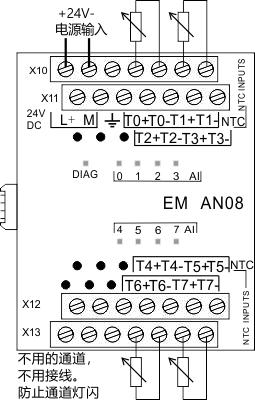

EM AN16 |
16路NTC(10K,3950) |
EM DP01(DP) |
6ES7288-3AN16-0AA0 |
EM EN88-8AI8NTC |
8路NTC,8路模拟量输入 |
EM DP01(DP) |
6ES7288-3EN88-0AA0 |
EM EN4C-4AI12NTC |
12路NTC,4路模拟量输入 |
EM DP01(DP) |
6ES7288-3EN4C-0AA0 |

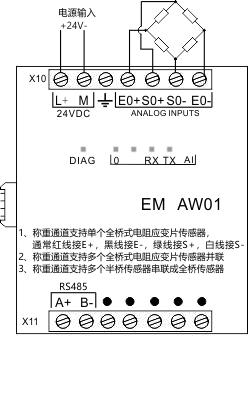

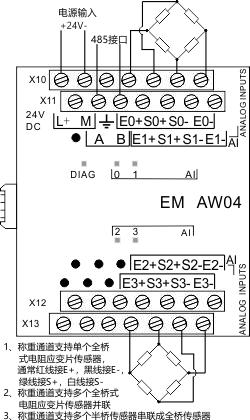

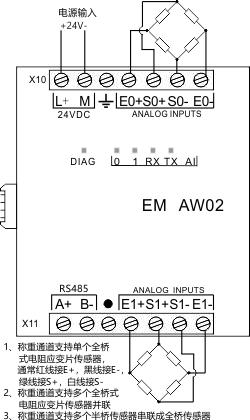

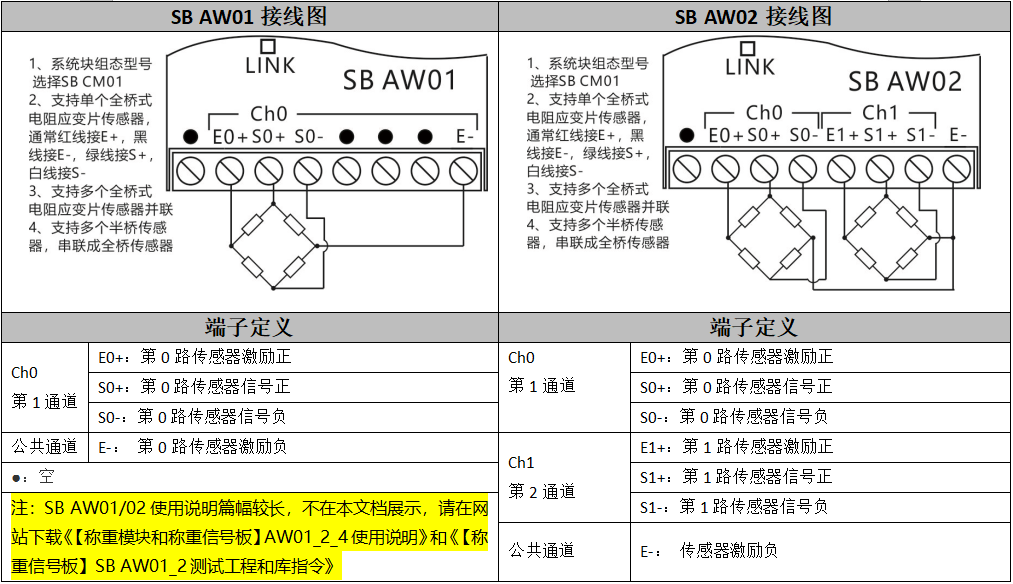

接线图

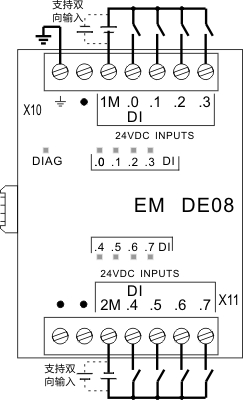

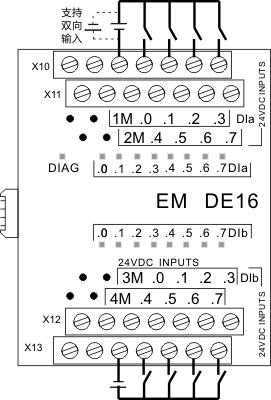

EM DE08接线图 EM DE16接线图

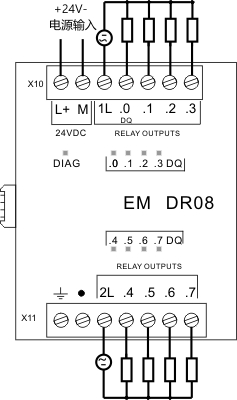

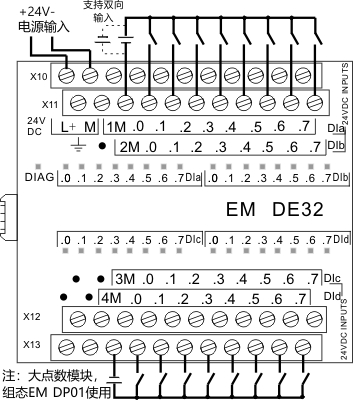

EM DE32接线图 EM DR08接线图

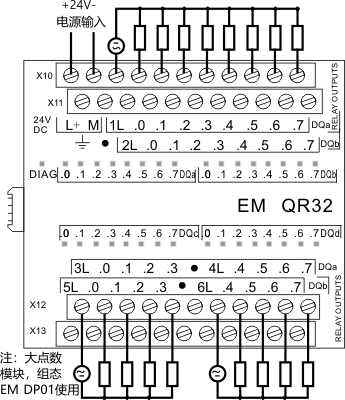

EM QR16接线图 EM QR32接线图

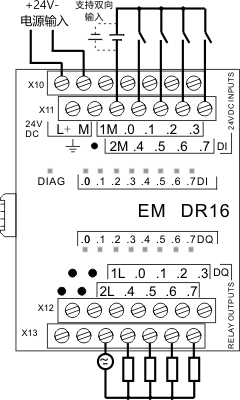

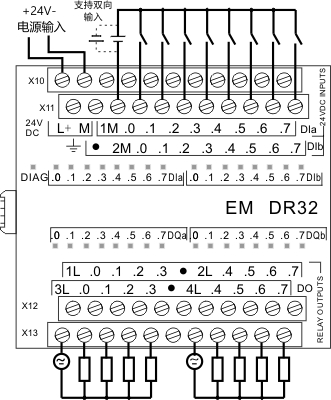

EM DR16接线图 EM DR32接线图

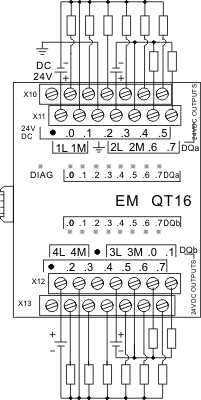

EM DT08接线图 EM QT16接线图

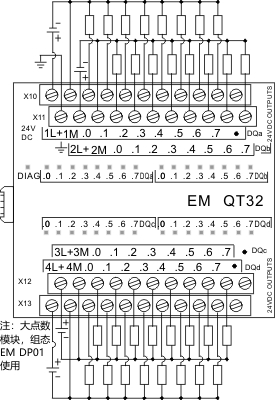

EM QT32接线图

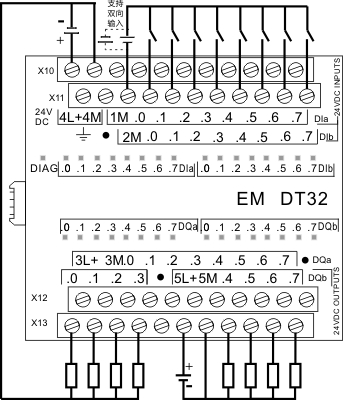

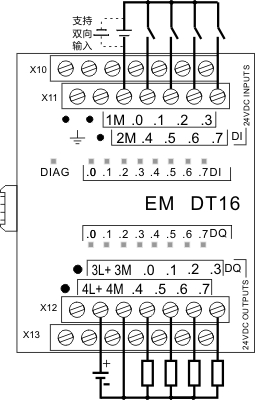

EM DT16接线图 EM DT32接线图

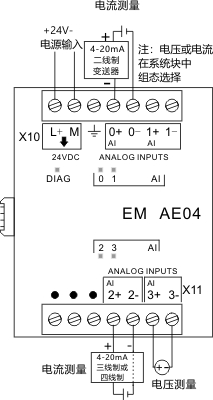

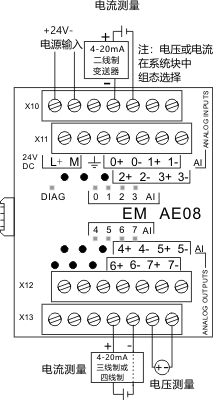

EM AE04接线图 EM AE08接线图

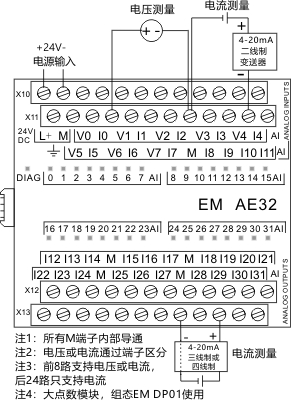

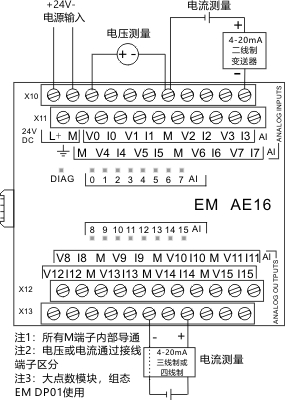

EM AE16接线图 EM AE32接线图

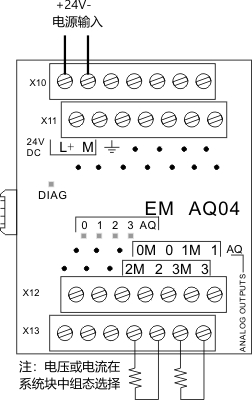

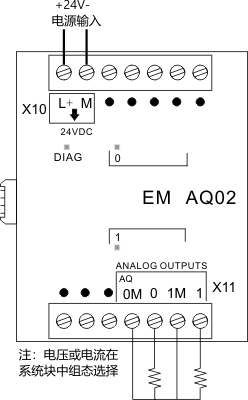

EM AQ02接线图 EM AQ04接线图

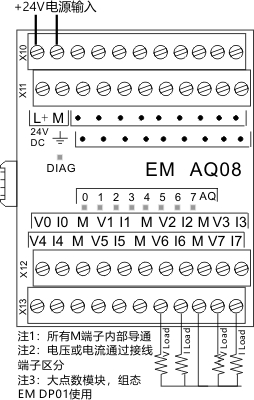

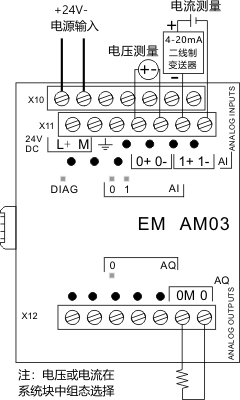

EM AQ08接线图 EM AM03接线图

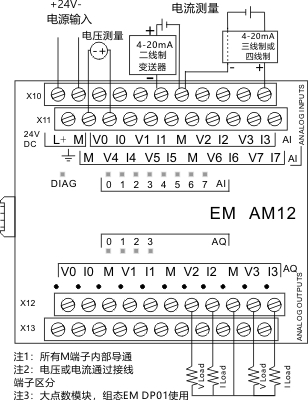

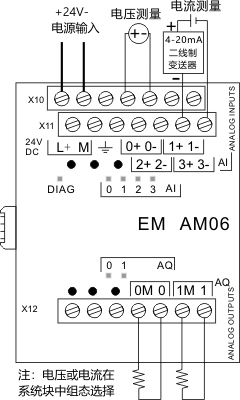

EM AM06接线图 EM AM12接线图

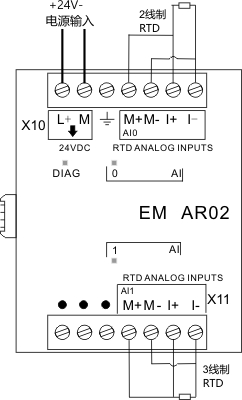

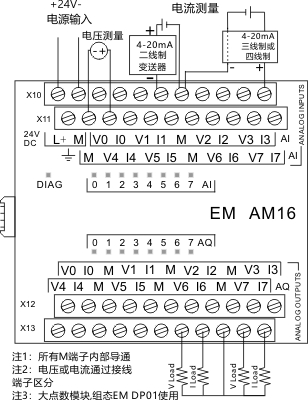

EM AM16接线图 EM AR02接线图

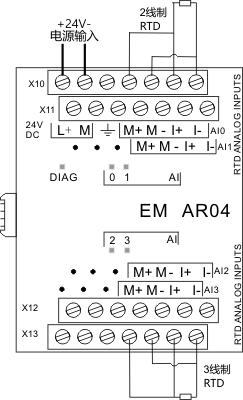

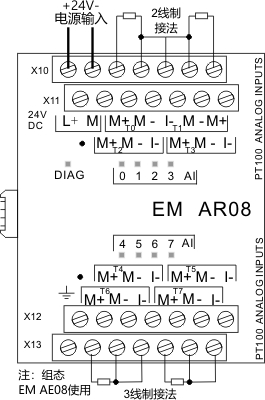

EM AR04接线图 EM AR08接线图

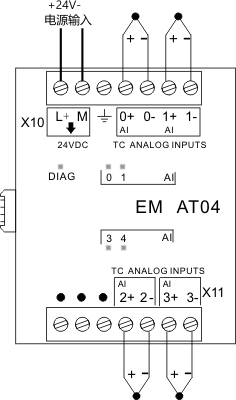

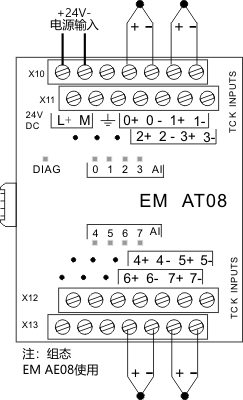

EM AT04接线图 EM AT08接线图

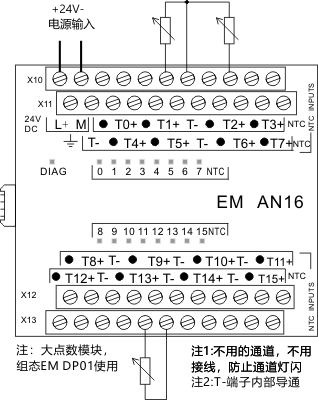

EM AN16接线图

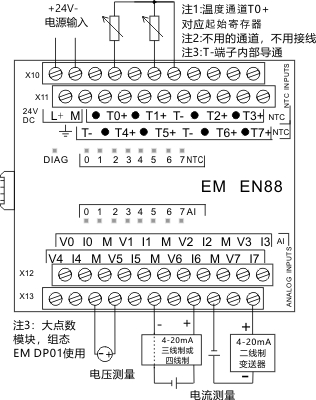

EM EN88接线图 EM EN4C接线图
