选型说明
| 标准型主机 |
SR20/ST20 | SR20XP/ ST20XP |
SR20PRO/ ST20PRO |
SR30/ST30 |
SR30XP/ ST30XP |
SR40/ST40 |
SR40XP/ ST40XP |
SR60/ST60 |
|
组态选型 |
SR20/ST20 |
SR30/ST30 |
SR40/ST40 |
SR60/ST60 |
||||
|
数字量资源 |
12入8出继电器/晶体管 |
18入12出继电器/晶体管 |
24入16出继电器/晶体管 |
36入24出继电器/晶体管 |
||||
|
模拟量资源 |
无 |
2入1出 |
4入2出 |
无 |
4入2出 |
无 |
6入2出 |
无 |
|
以太网口 |
1路10M/100M自适应 |
|||||||
|
串口 |
自带1路485接口，加信号板可增加1路485或232接口 |
|||||||
|
扩展口 |
支持直插原厂和工贝SMART标准型扩展模块，可混搭使用，最多可挂12个 |
|||||||
|
程序空间 |
最大 50KB，编译有警告可无视 |
|||||||
|
数据空间 |
12K |
16K |
20K |
24K |
||||
|
电源电压 |
SR是220VAC，ST是24VDC |
|||||||
|
尺寸 |
90x100x81 |
110×100×81 |
125x100x81 |
175x100x81 |
||||
| 紧凑型主机 |
CR10XP |
CR14XP |
CR20 |
CR20XP |
CR30 |
CR30XP |
CR40 |
CR60 |
|
组态选型 |
SR20 |
SR30 |
SR40 |
SR60 |
||||
|
右侧扩展模块 |
不支持 |
|||||||
|
以太网口 |
支持 |
|||||||
|
扩展信号板 |
支持 |
|||||||
|
SD卡 |
支持 |
|||||||
|
资源 |
数字量6入4出，模拟量2入1出 |
数字量8入6出，模拟量2入1出 |
如下 |
|||||
|
其他所有参数 |
同SR20 |
同SR20XP |
同SR30 |
同SR30XP |
同SR40 |
同SR60 |
||
产品特点
- 自带模拟量，带XP和PRO后缀的型号自带模拟量，支持电压和电流。
- 扩展能力强，标准型主机支持原厂和工贝SMART标准型扩展模块，可混搭使用，最多可挂12个。
- 独有的加密算法和密码储存位置，安全保护您的程序。
- 保护全面，电源防反接设计，通信口TVS保护设计，模拟量均采用自恢复保险丝。
- 内置时钟电池，采用双回路供电设计。支持万年历待机使用2年。
- 通信多样，支持网口，485口，安装信号板可支持232口。
接线图

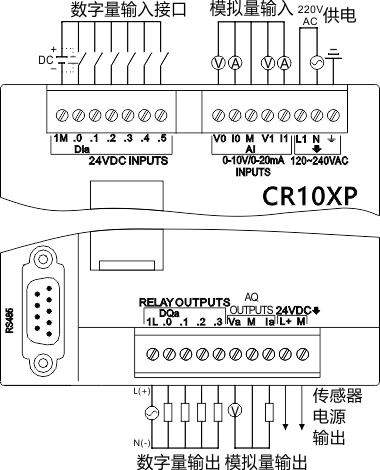

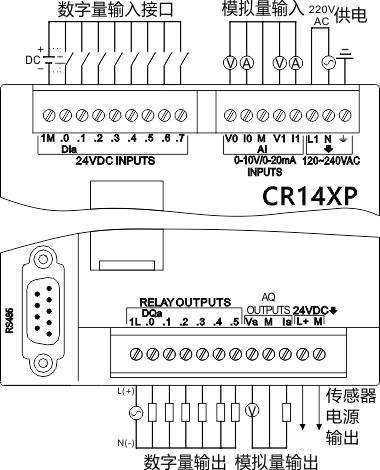

CR10XP（继电器）接线图 CR14XP（继电器）接线图

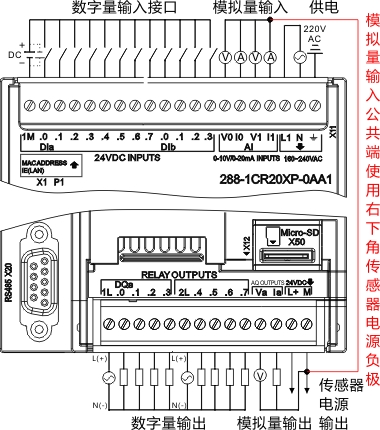

CR20（继电器）接线图 CR20XP（继电器）接线图

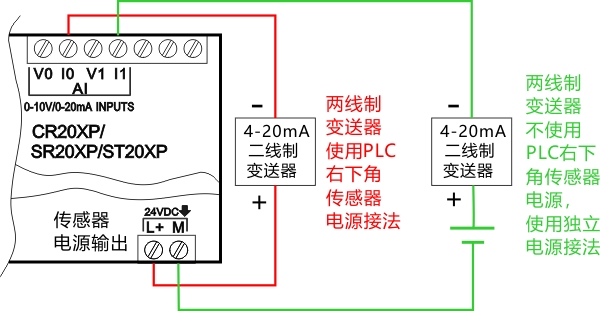

CR20XP/SR20XP/ST20XP变送器接法

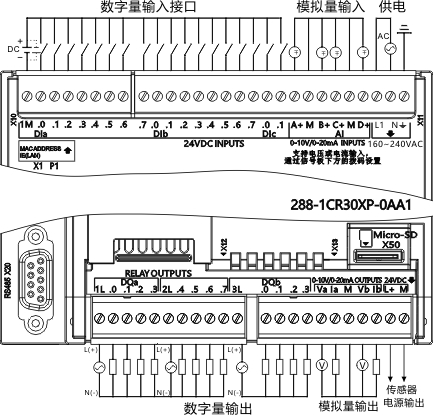

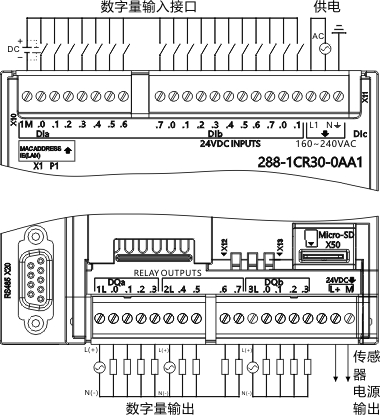

CR30（继电器）接线图 CR30XP（继电器）接线图

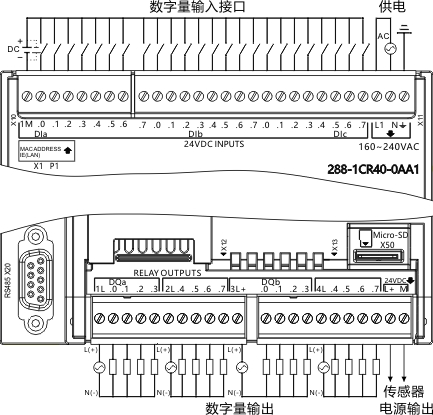

CR40（继电器）接线图

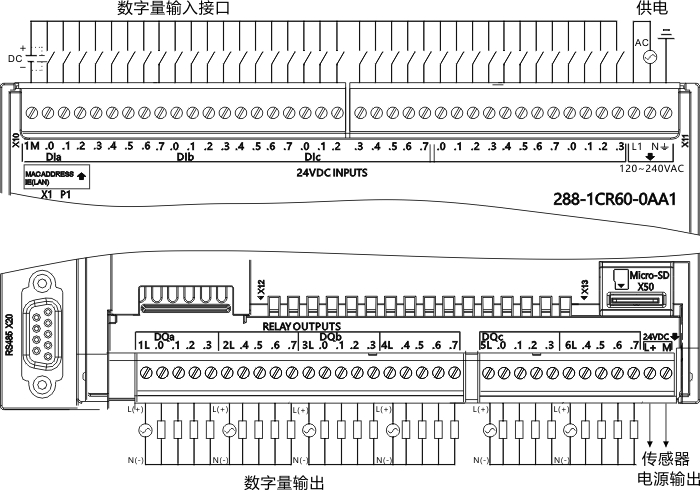

CR60（继电器）接线图

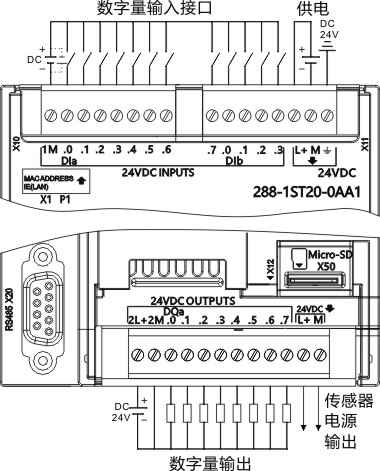

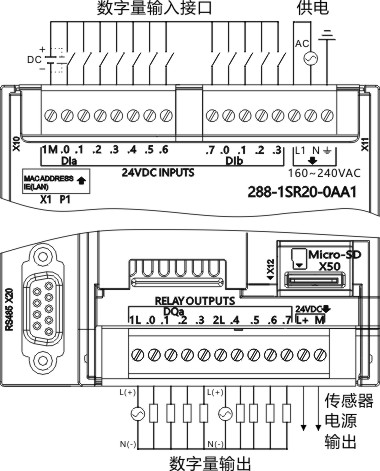

SR20（继电器）接线图 ST20（晶体管）接线图

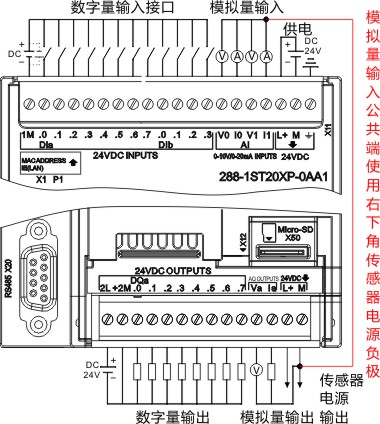

SR20XP（继电器）接线图 ST20XP（晶体管）接线图
CR20XP/SR20XP/ST20XP变送器接法

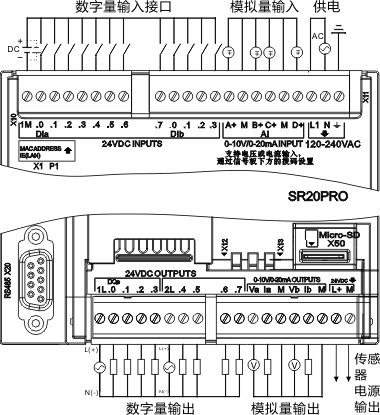

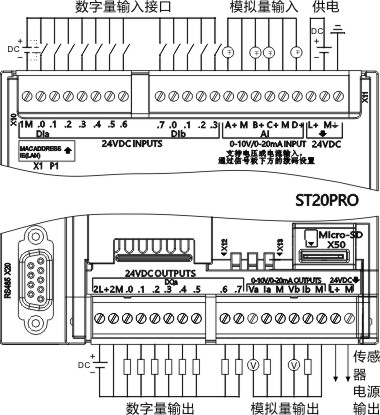

SR20PRO（继电器）接线图 ST20PRO（晶体管）接线图

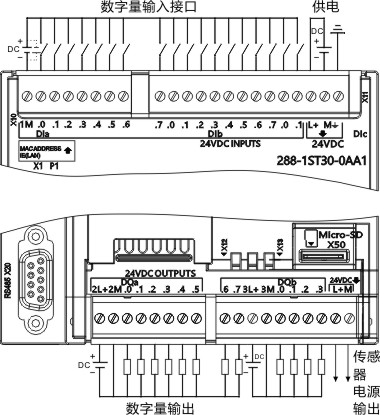

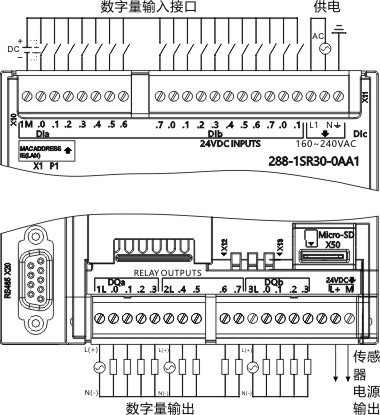

SR30（继电器）接线图 ST30（晶体管）接线图
SR30XP（继电器）接线图 ST30XP（晶体管）接线图

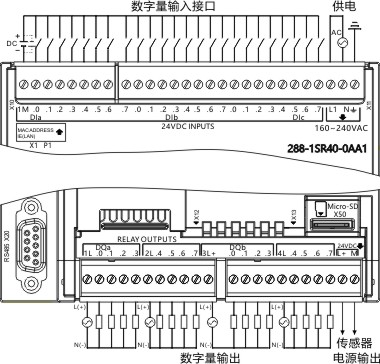

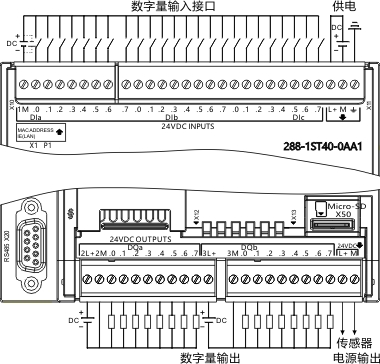

SR40（继电器）接线图 ST40（晶体管）接线图

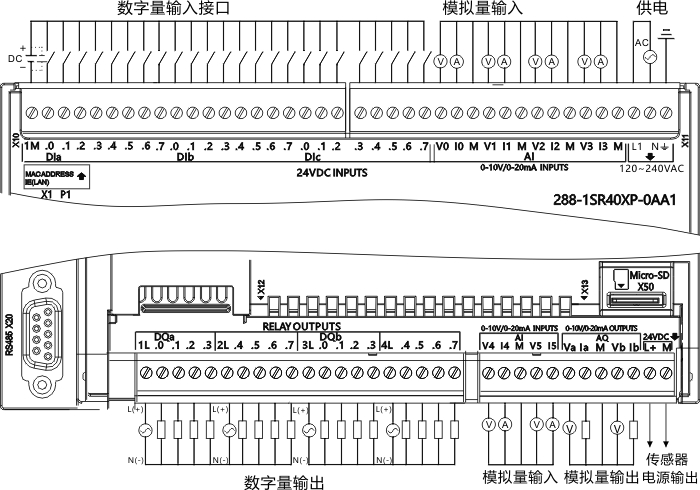

SR40XP（继电器型、带模拟量）接线图

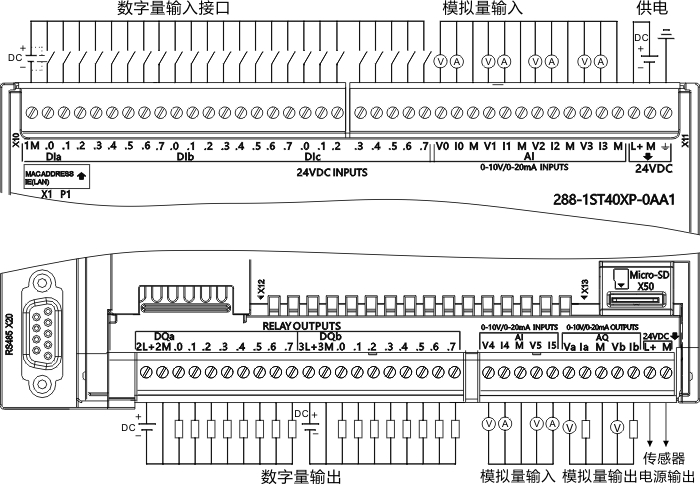

ST40XP（晶体管型、带模拟量）接线图
SR60（继电器型）接线图

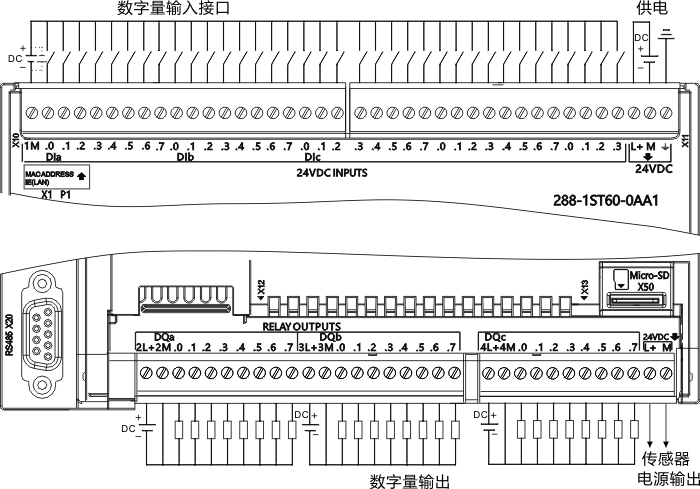

ST60（晶体管型）接线图
