产品名称：
Smart扩展信号板
-
产品型号：SB-CM02 SB-AE04 SB-AE06 SB-AQ02 SB-AQ04 SB-AM03 SB-AM04 SB-AM05 SB-AR02 SB-AR04 SB-AN04 SB-AN06 SB-AT04
-
所属系列：
Smart扩展信号板
-
发布时间：2019-7-2
选型说明
型号
|
描述
|
连接方式
|
SB AN06 |
6路温度NTC(10K,3950)采集 |
EBUS |
产品特点
- 完美兼容：兼容西*子Smart信号板。
- EBUS总线：独有的EBUS组态方式，使用非常简单。
- 模拟量精准：0.3%满量程误差。
- 安全稳定：长期稳定可靠运行，过严格工业现场试验环境测试，无死机现象。
- 性能优越：支持电压或电流，根据现场随意配置。
产品介绍

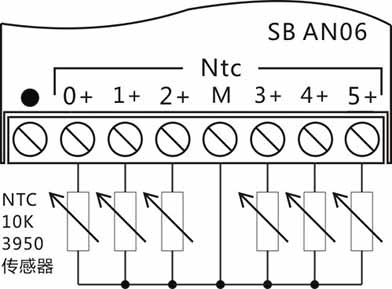

SB AN06接线图
模拟量输入
|
规格
|
|
测量范围
|
0-10V 或 0-20mA
|
|
满量程范围
|
0-27648
|
|
精度
|
满量程的 0.3%
|
|
隔离
|
无
|
模拟量输出
|
规格
|
|
分辨率
|
电压：11 位+符号 电流：11 位
|
|
满量程
|
27648对应10V和20mA
|
|
精度
|
满量程的 0.3%
|
|
负载阻抗
|
电压：≥1000Ω 电流：≤600Ω
|
|
隔离
|
无
|
|
电缆最大长度
|
10m 屏蔽双绞线
|
PT100
|
规格
|
|
测温范围
|
-200.0℃～600.0℃
|
|
度数范围
|
-2000～6000（放大10倍）
|
NTC
|
规格
|
|
型号
|
10K 3950
|
|
测温范围
|
-50.0℃～150.0℃
|
|
度数范围
|
-500～1500（放大10倍）
|
TC
|
规格
|
|
型号
|
K型热电偶
|
|
测温范围
|
-270.0℃～1372.0℃
|
|
度数范围
|
-2700～13720（放大10倍）
|
