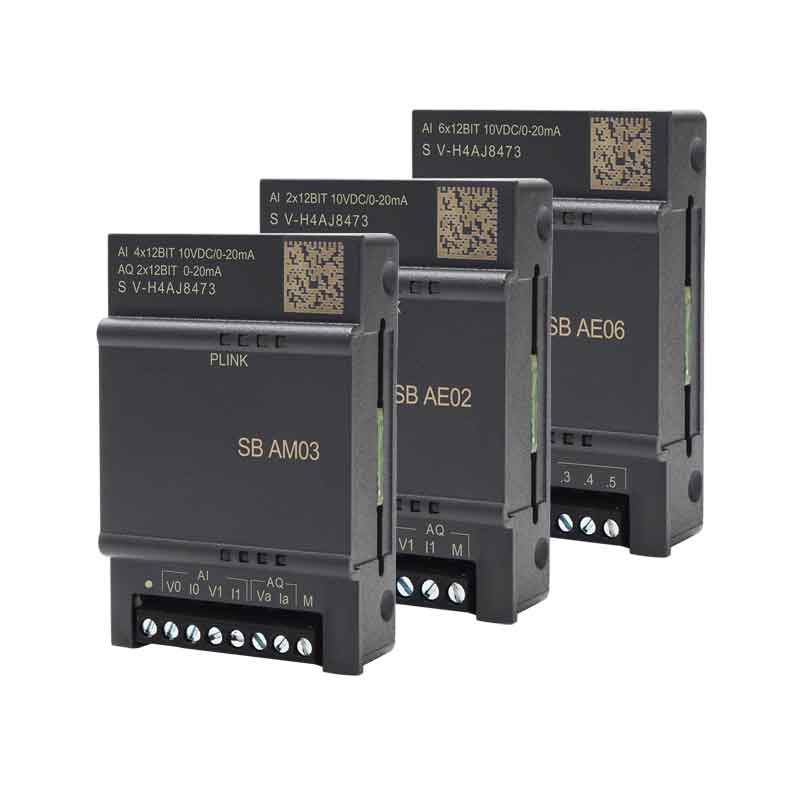

工贝Smart系列信号板概述
- 通过独创的总线技术实现即插即用，无需安装任何库。
- 无需编程，直接映射至内部寄存器，主机可以直接读写。
- 使用方法与西子信号板几乎一致，完美兼容。
- 资源点更多，种类更丰富，价格更低。
选型说明
| 型号 |
描述 |
软件组态 |
SB CM01 |
485或232通讯 |
SB CM01 |
SB CM02 |
485通讯 |
SB CM01 |
SB DE02 |
数字量2输入 |
SB DT04 |
SB DE04 |
数字量4输入 |
SB CM01 |
SB DE06 |
数字量6输入 |
SB CM01 |
SB QT02 |
数字量2输出 |
SB DT04 |
SB QT04 |
数字量4输出 |
SB CM01 |
SB QT06 |
数字量6输出 |
SB CM01 |
SB DT04 |
数字量2输入2输出 |
SB DT04 |
SB AE01 |
1模拟量输入（支持电压或电流） |
SB CM01 |
SB AE02 |
2模拟量输入（支持电压或电流） |
SB CM01 |
SB AE04 |
4模拟量输入（支持电压或电流） |
SB CM01 |
SB AE06 |
6模拟量输入（支持电压或电流） |
SB CM01 |
SB AQ01 |
1模拟量输出（支持电压和电流） |
SB CM01 |
SB AQ02 |
2模拟量输出（支持电压和电流） |
SB CM01 |
SB AQ04 |
4模拟量输出（支持电压和电流） |
SB CM01 |
SB AM03 |
2模拟量输入（支持电压或电流）1 模拟量输出（支持电压和电流） |
SB CM01 |
SB AM04 |
2模拟量输入（支持电压或电流）2模拟量输出（支持电压和电流） |
SB CM01 |
SB AM05 |
4模拟量输入（支持电压或电流）1模拟量输出（支持电压或电流） |
SB CM01 |
SB AM06 |
4模拟量输入（支持电压或电流）2模拟量输出（支持电压或电流） |
SB CM01 |
SB AR02 |
2路温度PT100采集 |
SB CM01 |
SB AR04 |
4路温度PT100采集(仅支持2线制) |
SB CM01 |
SB AN04 |
4路温度NTC(10K,3950)采集 |
SB CM01 |
SB AN06-4NTC2AI |
4路NTC(10K,3950) 2路模拟量 |
SB CM01 |
SB AT04 |
4路K型热电偶温度采集 |
SB CM01 |

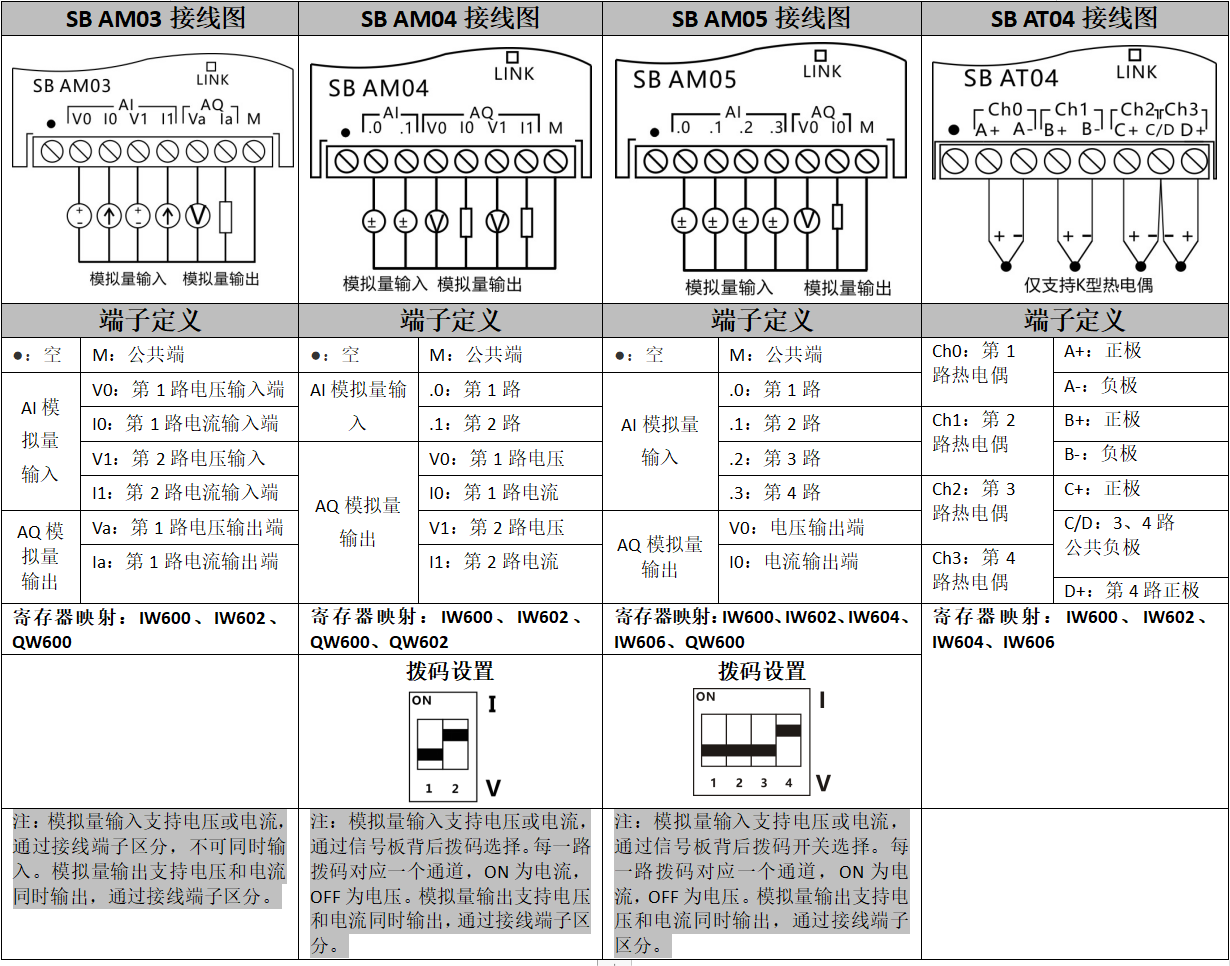

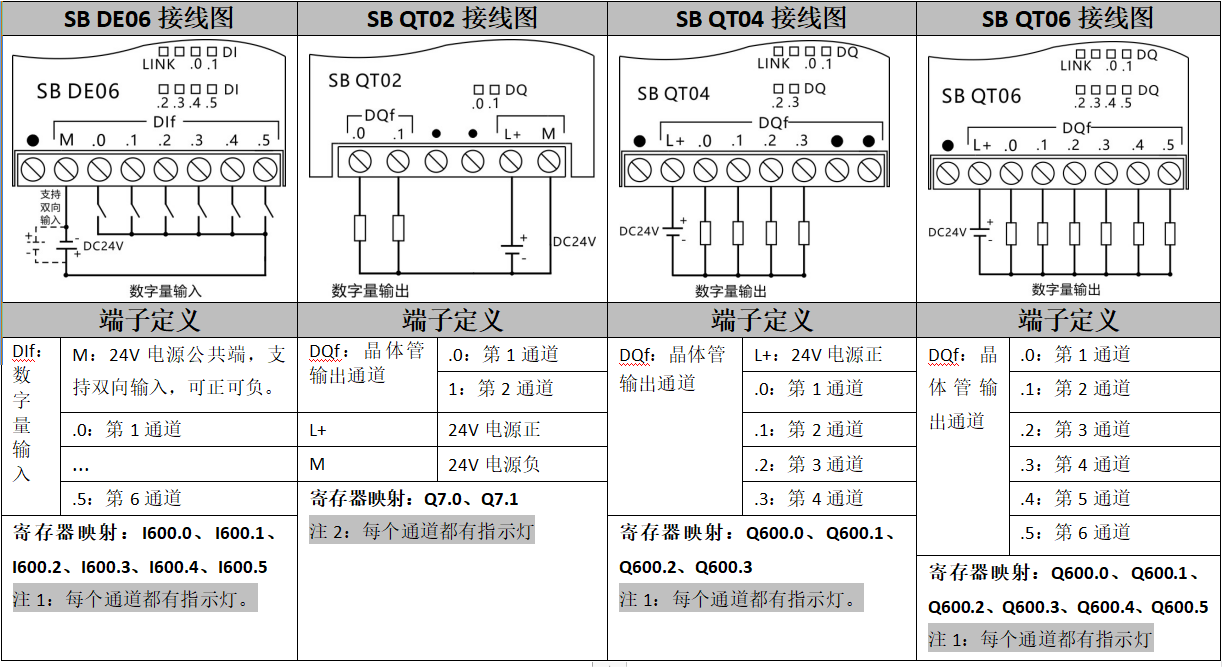

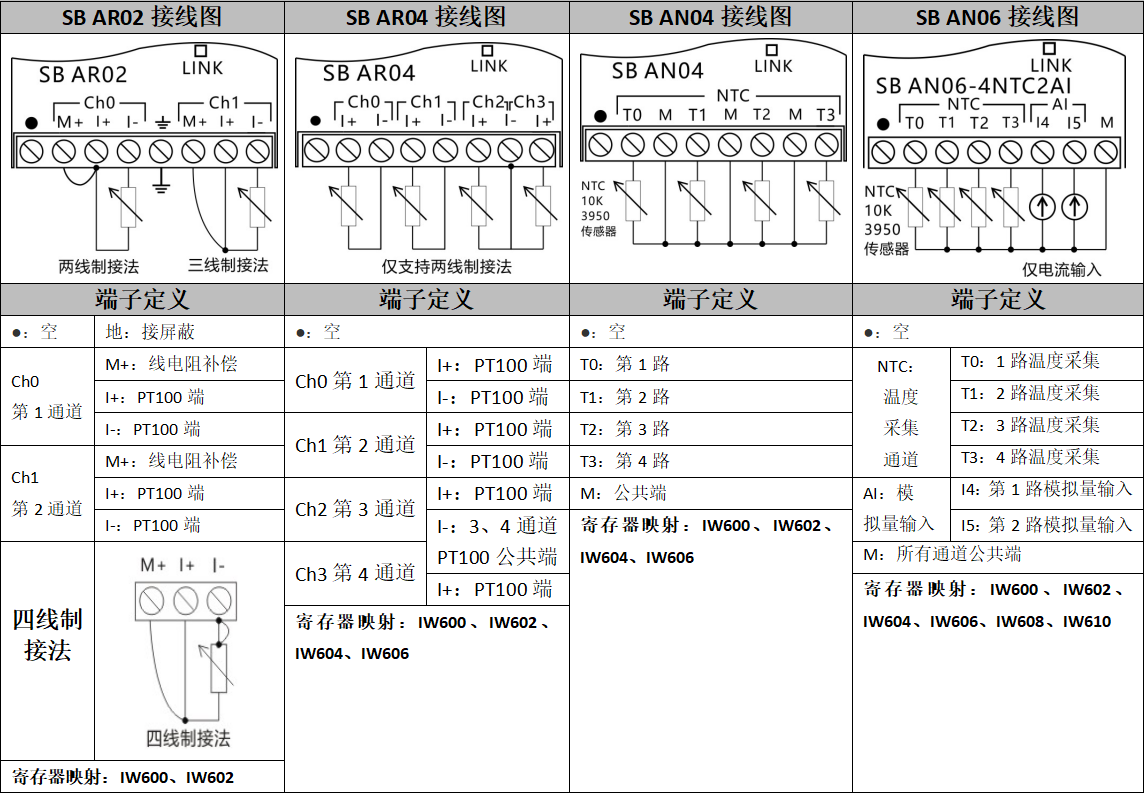

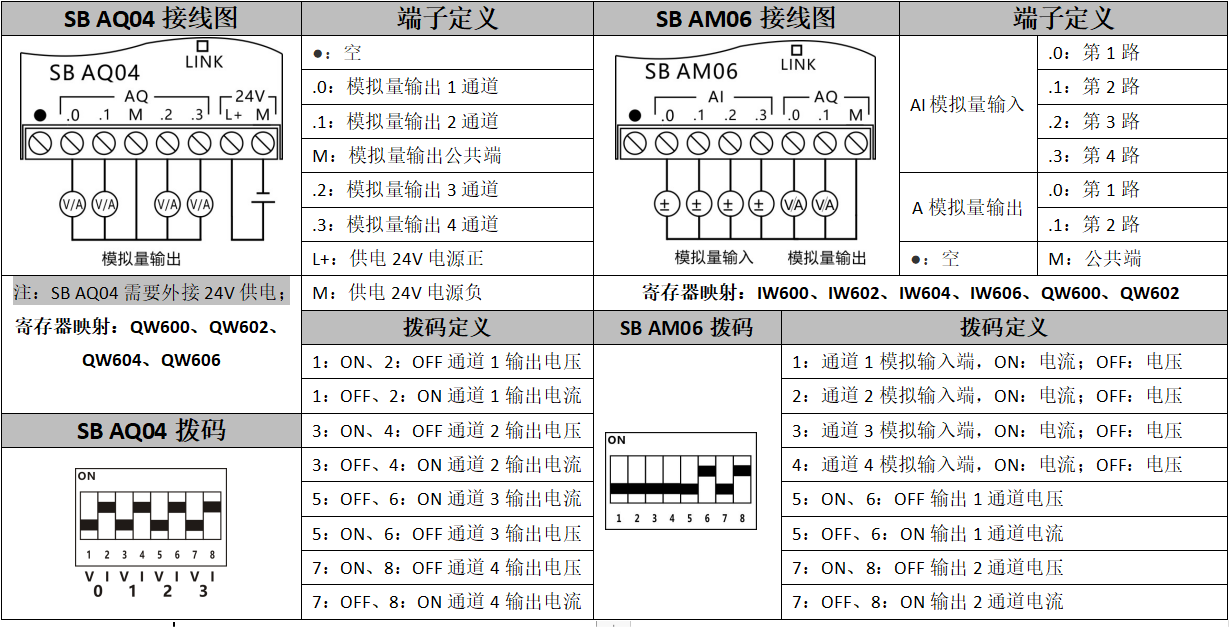

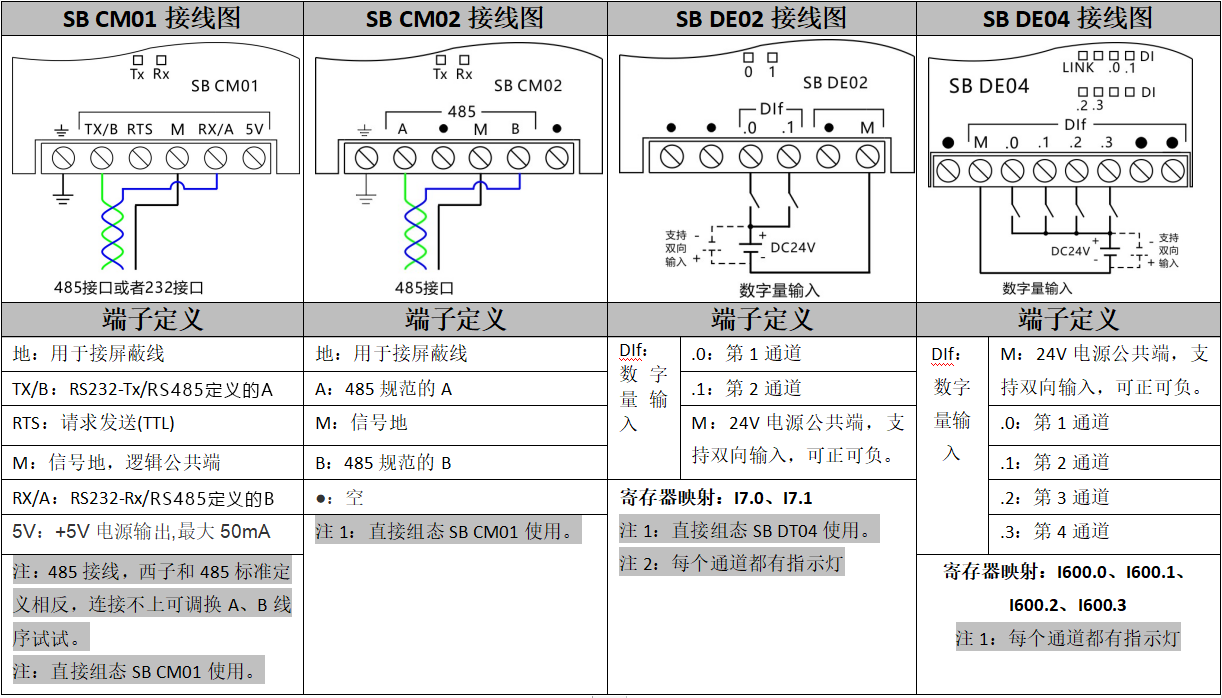

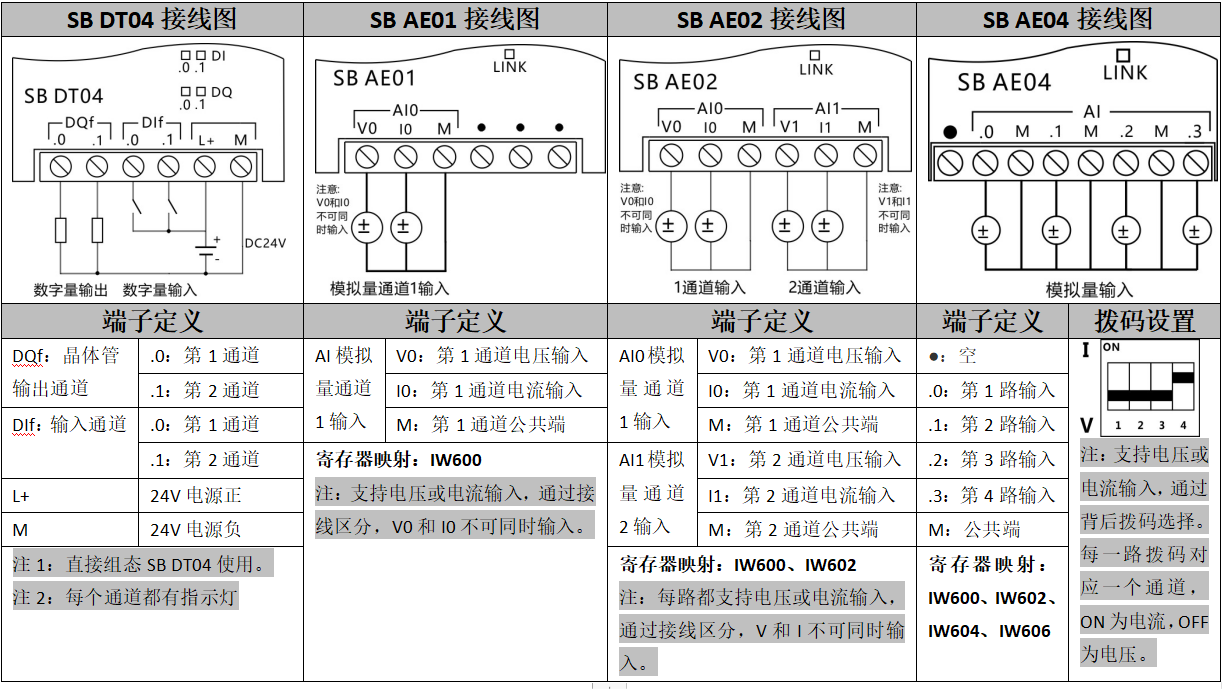

接线图
