选型说明
| 机头分类 |
产品特点 |
Net IO机头 |
通过网口连接，支持3种协议：既可以靠近设备实现短距离扩展，也可以远距离实现分布式远程IO。
|
SB PLINK机头 |
仅为原装Smart主机SR/ST系列设计，一端安装在主机信号板插槽处，另一端对插PLINK扩展模块，最大的特点就是无需编程，资源自动映射到主机内部特定寄存器，仅适合短距离扩展。 |
DP PLINK机头 |
仅为原装Smart主机CR/CRs系列设计，没有信号板插槽，一端安装在主机PORT0处，另一端对插PLINK扩展模块，最大的特点就是无需编程，资源自动映射到主机内部特定寄存器。仅适合短距离扩展。 |
Modbus IO机头 |
支持485 Modbus RTU从站协议，专为485分布式远程IO场景设计，所有支持485 Modbus RTU主站协议的设备都可以直接连接，比如PLC，触摸屏，工控机、电脑等。没有网口只有485口的设备，推荐用此机头，反之选择NTE IO机头。 |
| 数字量模块 |
资源 |
数字量模块 |
资源 |
PM DE08 |
8入 |
PM DE16 |
16入 |
PM DR08 |
8继电器输出 |
PM QR16 |
16继电器输出 |
PM QT16 |
16晶体管输出 |
PM DR16 |
8入8继电器出 |
PM DR32 |
16入16继电器出 |
PM DT16 |
8入8晶体管出 |
| 模拟量模块 |
资源 |
PM AE04/08 |
4/8(电压或电流)输入 |
PM AQ02/04/08 |
2/4/8(电压和电流)输出 |
PM AM04/06/08/12/16 |
2入2出/4入2出/4入4出/8入4出/8入8出(电压和电流) |
| 温度模块 |
资源 |
PM AR04/08 |
4/8路PT100输入 |
PM AN04/08 |
4/8路NTC(10K,3950) |
PM AT04 |
4路K型热电偶 |
产品特点
- 1.注意：所有PLINK扩展模块均需要搭配机头使用。
- 2.PLINK扩展模块可级联扩展，通过侧面扩展口，直接对插连接，最多可连接16个模块，长期稳定可靠运行。
- 3.工贝Smart PLINK机头后面只能扩展工贝PLINK扩展模块。
- 4.大多数场景无需编程，寄存器自动映射。
- 5.响应速度快，延迟低；
场景连接示意图

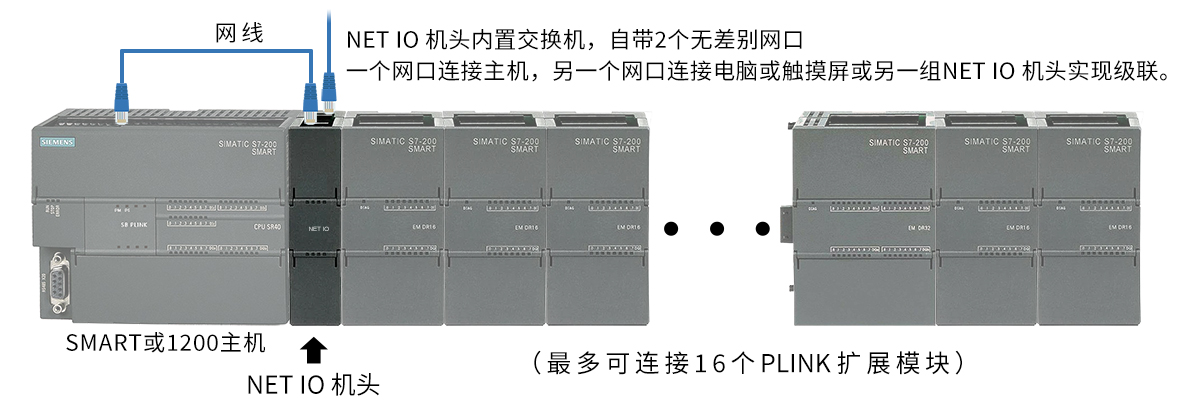

NET IO机头直接连接SMART/1200示意图

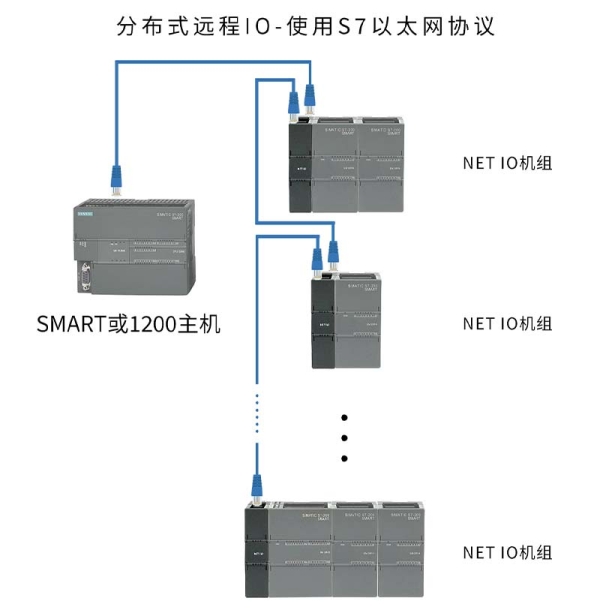

NET IO机头做远程分布式IO连接示意图

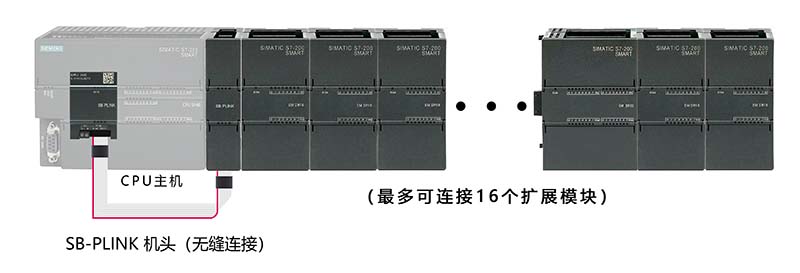

SB PLINK机头连接示意图（适用于西子原装SR/ST主机）

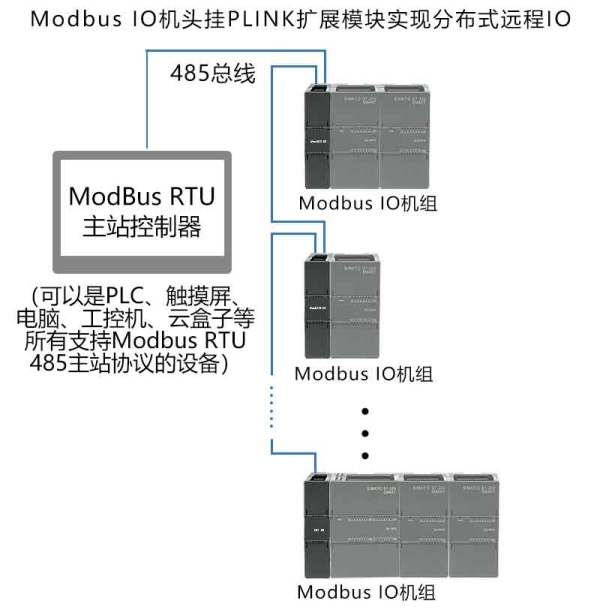

Modbus IO机头做远程分布式IO连接示意图

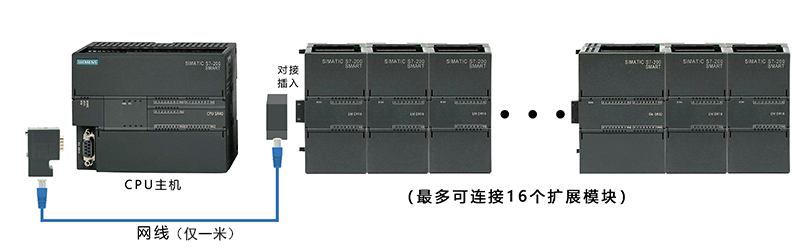

DP PLINK机头连接示意图（适用于西子原装CR/CRs主机）
接线图

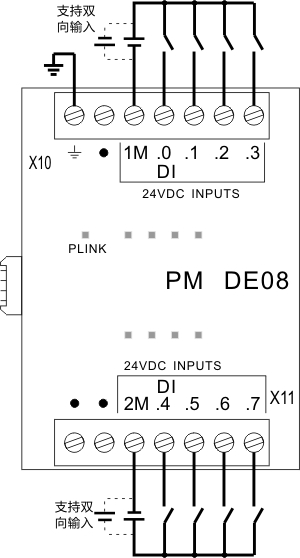

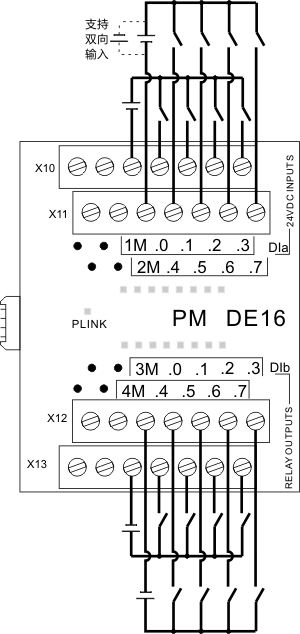

PM DE08接线图 PM DE16接线图

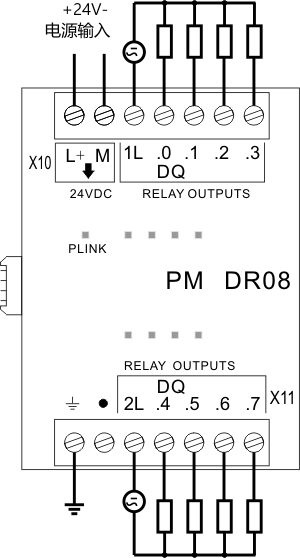

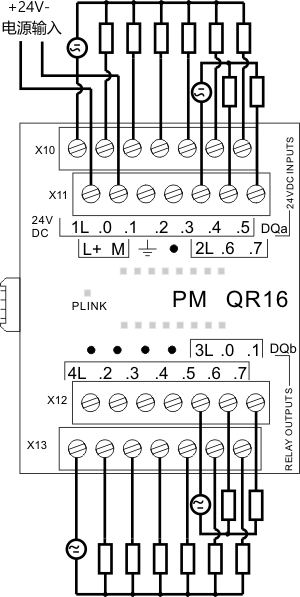

PM DR08接线图 PM QR16接线图

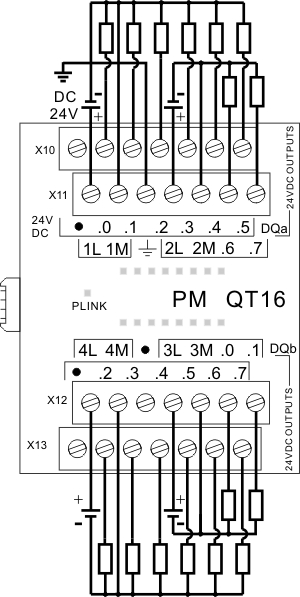

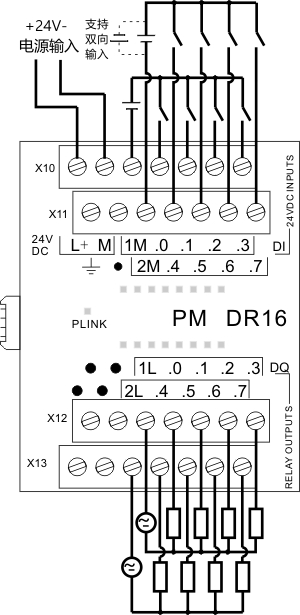

PM QT16接线图 PM DR16接线图

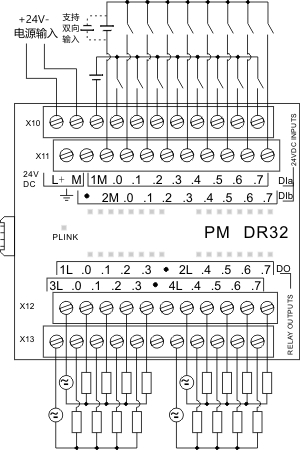

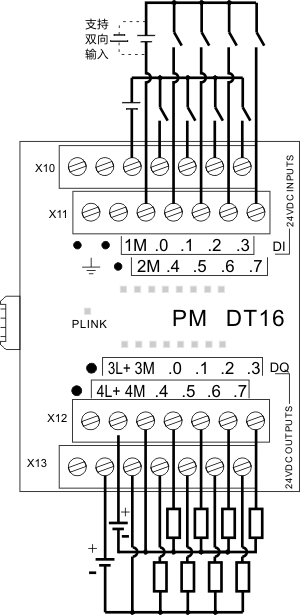

PM DT16接线图 PM DR32接线图

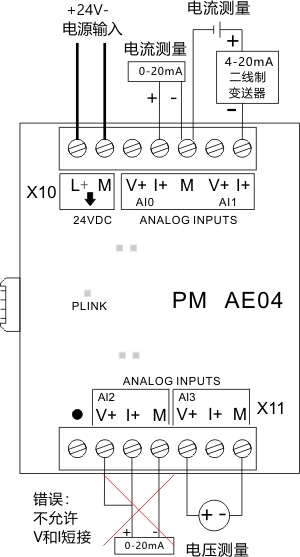

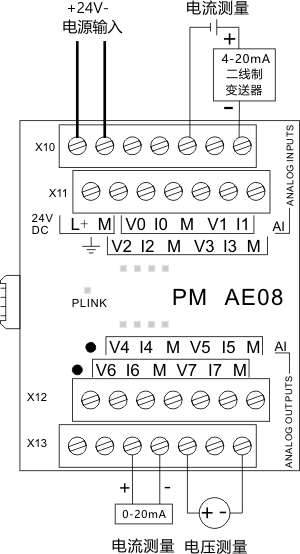

PM AE04接线图 PM AE08接线图

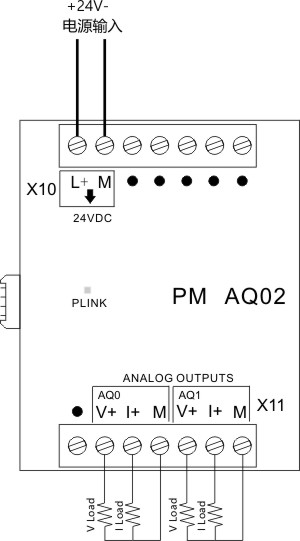

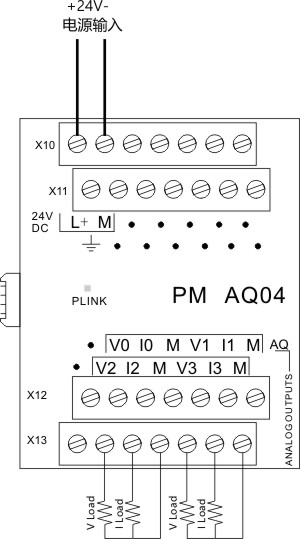

PM AQ02接线图 PM AQ04接线图

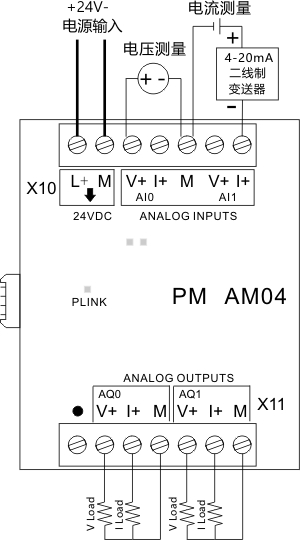

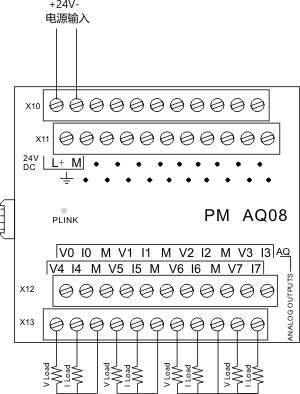

PM AQ08接线图 PM AM04接线图

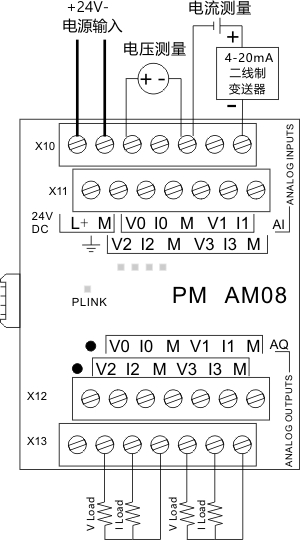

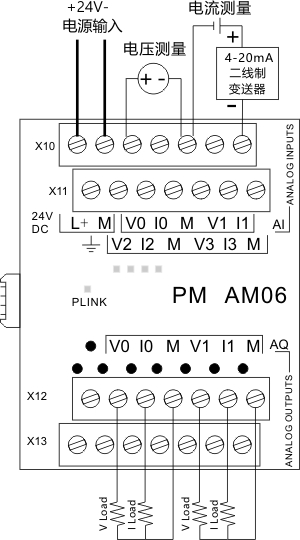

PM AM06接线图 PM AM08接线图

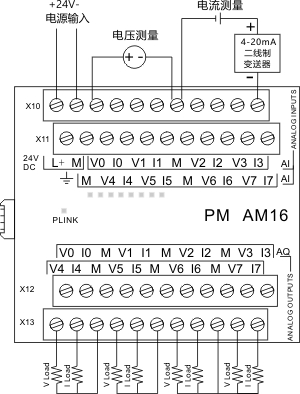

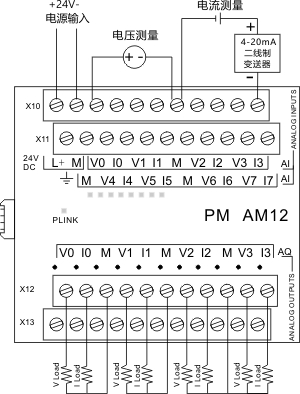

PM AM12接线图 PM AM16接线图

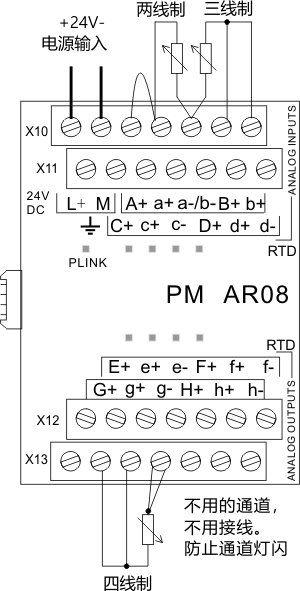

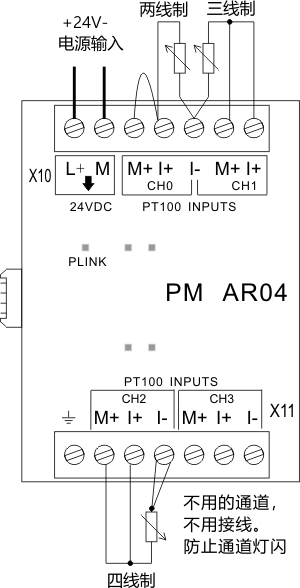

PM AR04接线图 PM AR08接线图

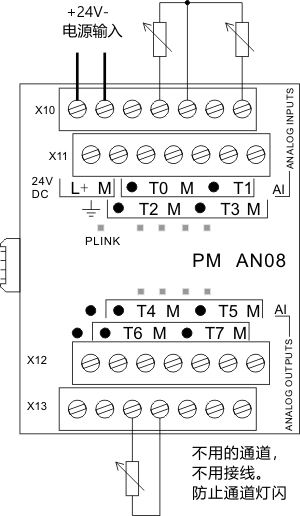

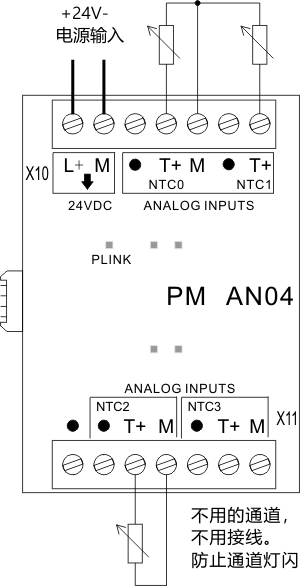

PM AN04接线图 PM AN08接线图

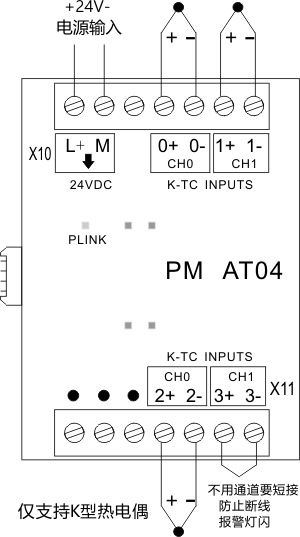

PM AT04接线图
