选型说明
| 卡片型主机 |
KR28/KT28 |
KR28XP/KT28XP |
|
组态选型 |
SR30/ST30 |
|
|
数字量资源 |
16入12出继电器/晶体管 |
|
|
模拟量资源 |
无 |
4入2出 |
|
以太网口 |
内置交换机，2路网口，10M/100M自适应 |
|
|
串口 |
自带1路485接口，加信号板可增加1路485接口 |
|
|
扩展口 |
支持直插工贝SMART卡片型扩展模块，最多可挂16个 |
|
|
程序空间 |
最大 50KB，编译有警告可无视 |
|
|
数据空间 |
16K |
|
|
电源电压 |
24VDC |
|
|
尺寸mm(宽x高x深) |
84 x 115 x 100 |
|
| 数字量模块 |
资源 |
组态选型 |
KM DE08 |
8输入 |
EM DE08(8DI) |
KM DE16 |
16输入 |
EM DE16(16DI) |
KM DR08 |
8继电器输出 |
EM DR08(8DQ Relay) |
KM DT08 |
8晶体管输出 |
EM DT08(8DQ Transistor) |
KM QT16 |
16晶体管输出 |
EM QT16(16DQ Transistor) |
KM DR16 |
8入8继电器出 |
EM DR16(8DI/8DQ Relay) |
KM DR32 |
16入16继电器出 |
EM DR32(16DI/16DQ Relay) |
KM DT16 |
8入8晶体管出 |
EM DT16(8DI/8DQ Transistor) |
KM DT32 |
16入16晶体管出 |
EM DT32(16DI/16DQ Transistor) |
| 模拟量模块 |
资源 |
组态选型 |
KM AE04 |
4(电压或电流)输入 |
EM AE04(4AI) |
KM AE08 |
8(电压或电流)输入 |
EM AE08(8AI) |
KM AE16 |
16(电压或电流)输入 |
EM DP01(DP) |
KM AQ04 |
4(电压和电流)输出 |
EM AQ04(4AQ) |
KM AQ08 |
8(电压和电流)输出 |
EM DP01(DP) |
KM AM06 |
4入2出(电压和电流) |
EM AM06(4AI/2AQ) |
KM AM12 |
8入4出(电压和电流) |
EM DP01(DP) |
KM AM16 |
8入8出(电压和电流) |
EM DP01(DP) |
| 温度模块 |
资源 |
组态选型 |
KM AR04 |
4路PT100输入 |
EM AR04(4AI RTD) |
KM AR08 |
8路PT100输入 |
EM AE08(8AI) |
KM AT04 |
4路K型热电偶 |
EM AT04(4AI TC) |
KM AT08 |
8路K型热电偶 |
EM AE08(8AI) |
KM AN04 |
4路NTC(10K,3950) |
EM AE04(AI4) |
KM AN08 |
8路NTC(10K,3950) |
EM AE08(AI8) |
KM AN16 |
16路NTC(10K,3950) |
EM DP01(DP) |
KM EN88-8AI8NTC |
8路模拟量输入,8路NTC |
EM DP01(DP) |
KM EN4C-4AI12NTC |
4路模拟量输入,12路NTC |
EM DP01(DP) |
| 型号 |
描述 |
软件组态 |

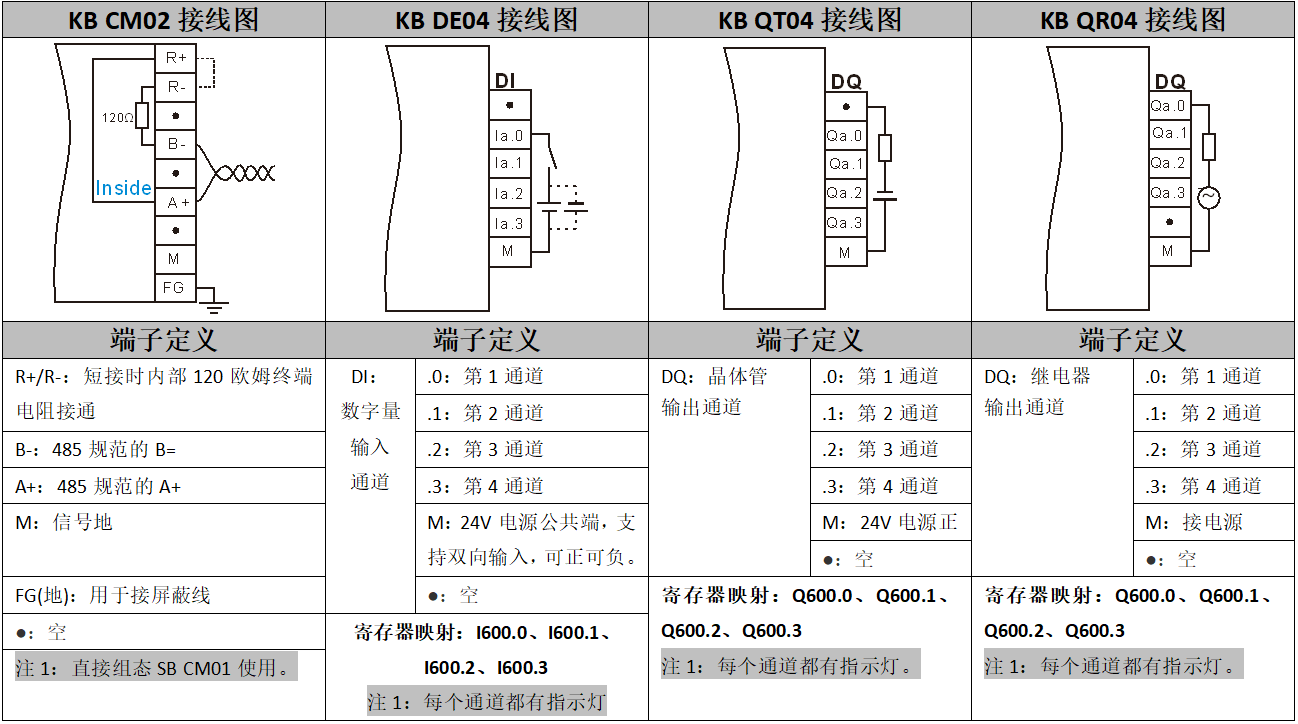

KB CM02 |
485通讯1路 |
SB CM01 |
KB DE04 |
数字量4输入 |
SB CM01 |
KB QT04 |
数字量4晶体管输出 |
SB CM01 |
KB QR04 |
数字量4继电器输出 |
SB CM01 |

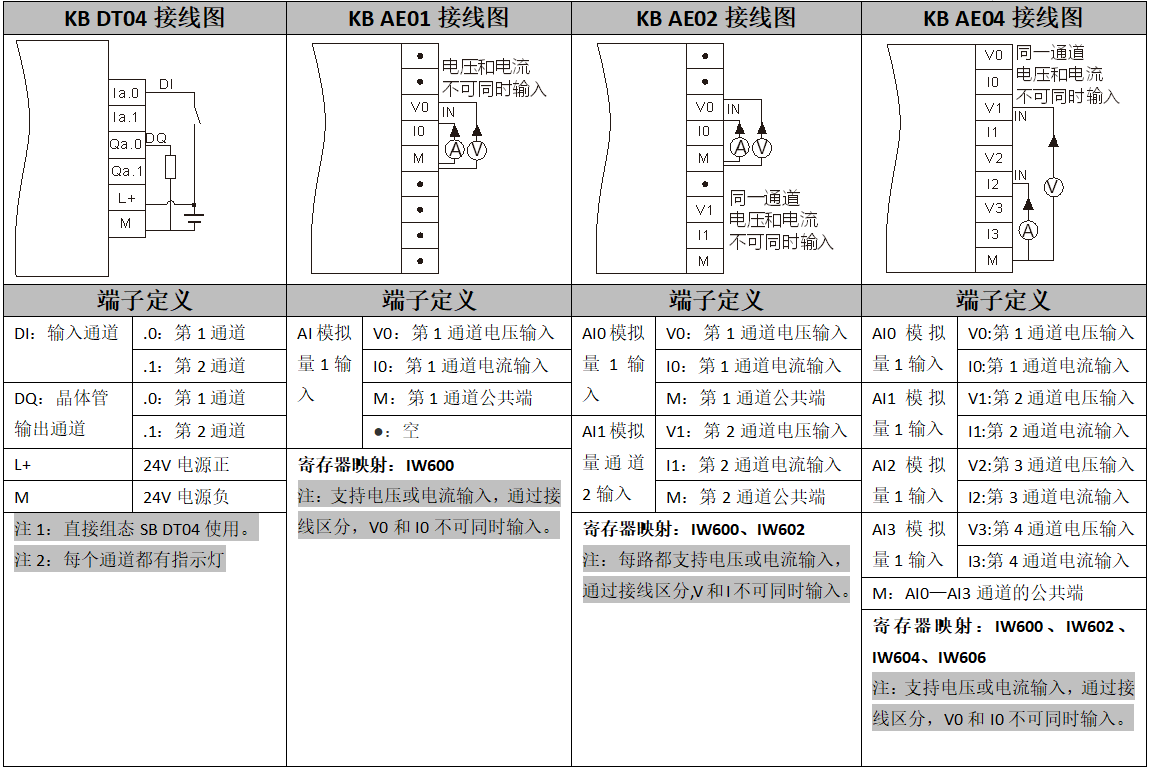

KB DT04 |
数字量2输入2晶体管输出 |
SB DT04 |
KB AE01 |
1模拟量输入（支持电压或电流） |
SB CM01 |
KB AE02 |
2模拟量输入（支持电压或电流） |
SB CM01 |
KB AE04 |
4模拟量输入（支持电压或电流） |
SB CM01 |

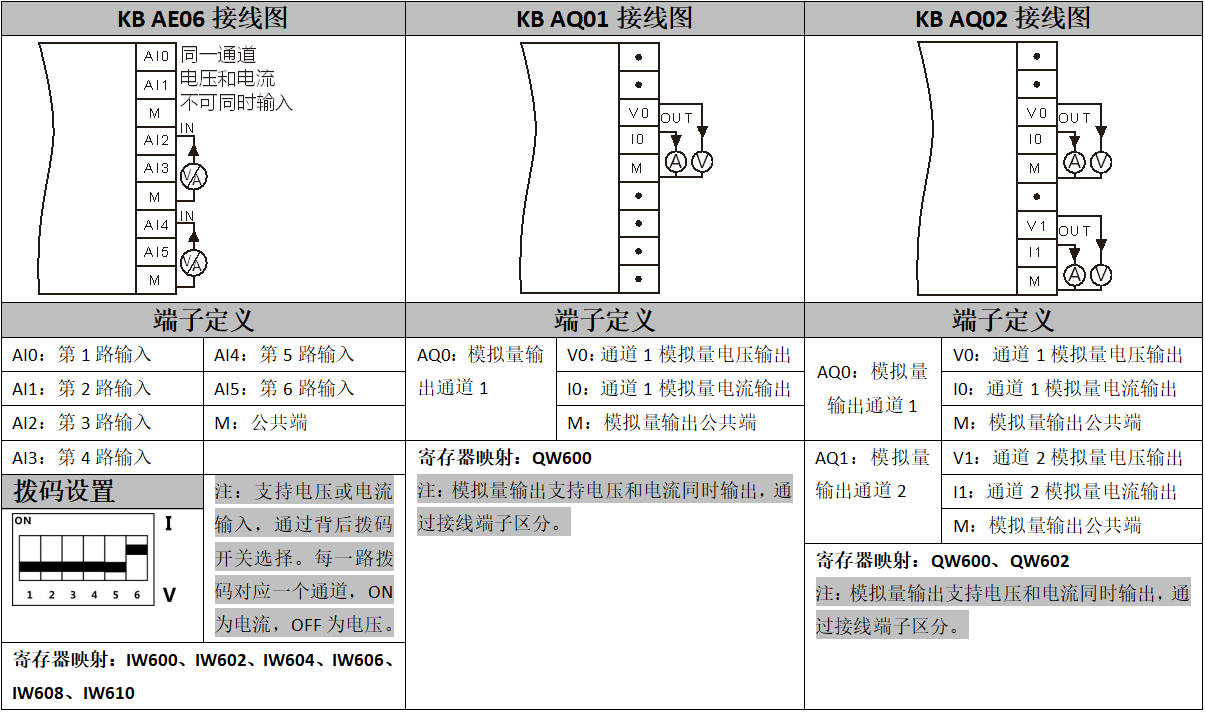

KB AE06 |
6模拟量输入（支持电压或电流） |
SB CM01 |
KB AQ01 |
1模拟量输出（支持电压和电流） |
SB CM01 |
KB AQ02 |
2模拟量输出（支持电压和电流） |
SB CM01 |

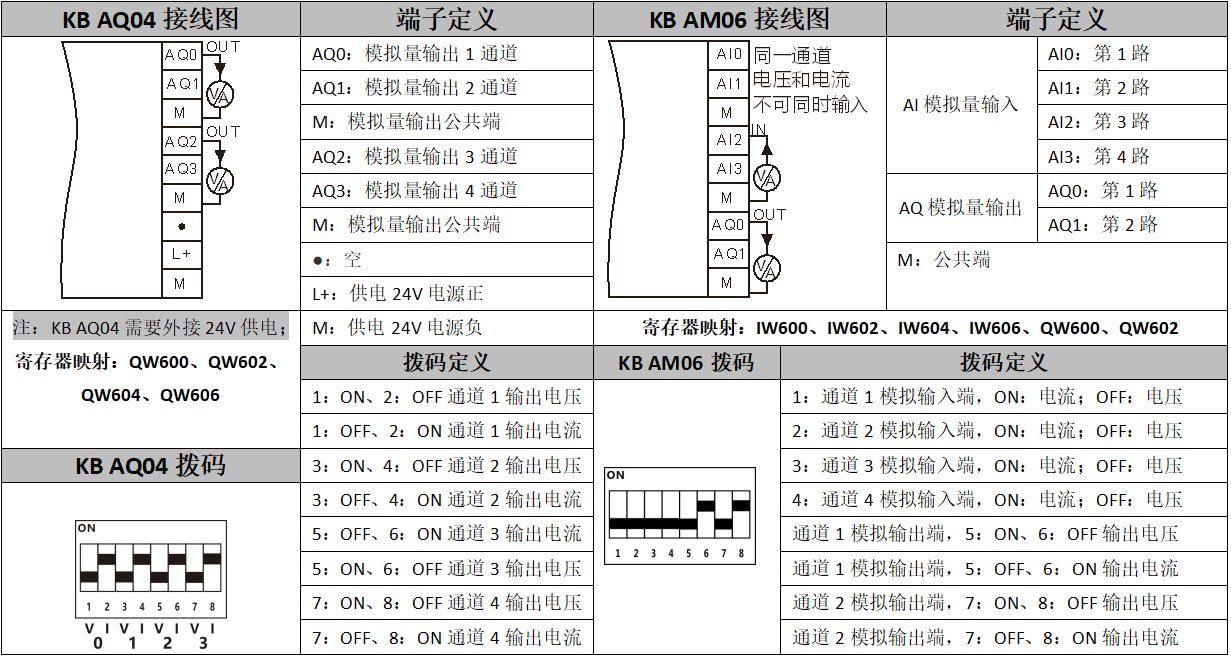

KB AQ04 |
4模拟量输出（支持电压和电流） |
SB CM01 |

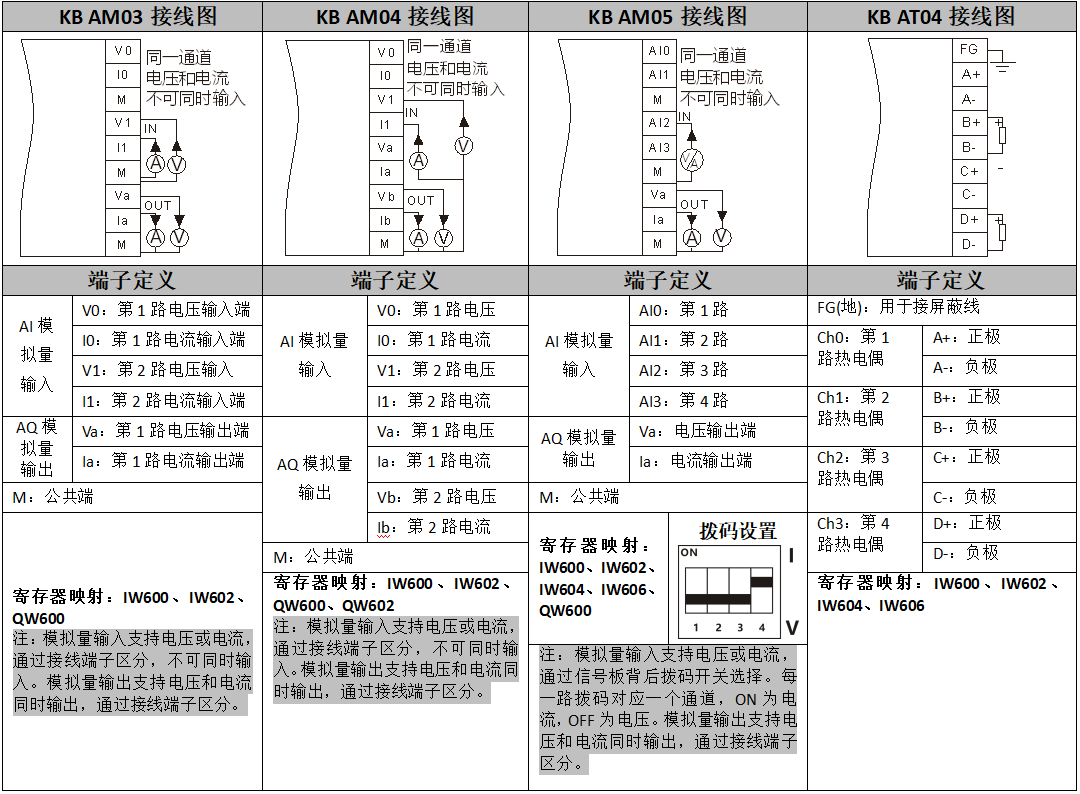

KB AM03 |
2模拟量输入（支持电压或电流）1 模拟量输出（支持电压和电流） |
SB CM01 |
KB AM04 |
2模拟量输入（支持电压或电流）2模拟量输出（支持电压和电流） |
SB CM01 |
KB AM05 |
4模拟量输入（支持电压或电流）1模拟量输出（支持电压或电流） |
SB CM01 |
KB AM06 |
4模拟量输入（支持电压或电流）2模拟量输出（支持电压或电流） |
SB CM01 |

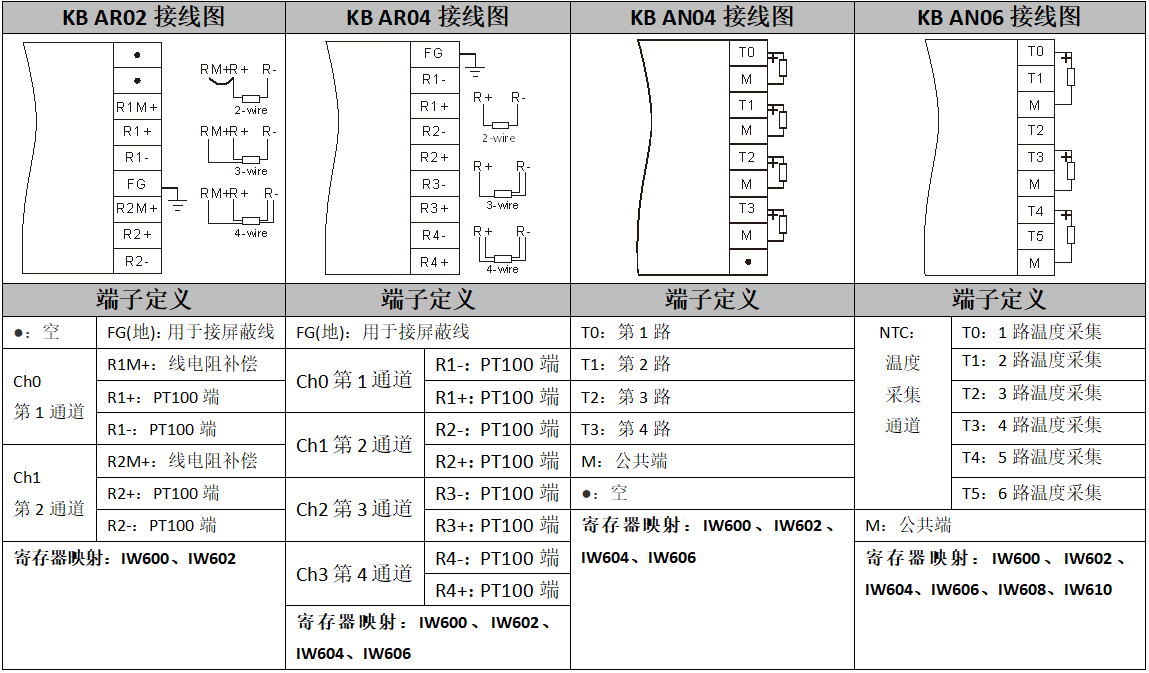

KB AR02 |
2路温度PT100采集 |
SB CM01 |
KB AR04 |
4路温度PT100采集(仅支持2线制) |
SB CM01 |
KB AN04 |
4路温度NTC(10K,3950)采集 |
SB CM01 |
KB AN06 |
6路温度NTC(10K,3950)采集 |
SB CM01 |
KB AT04 |
4路K型热电偶温度采集 |
SB CM01 |
产品特点
- 主机带XP后缀的型号自带模拟量，支持电压和电流。
- 扩展能力强，工贝SMART卡片型主机支持工贝SMART卡片型扩展模块，最多可挂16个。
- 独有的加密算法和密码储存位置，安全保护您的程序。
- 保护全面，电源防反接设计，通信口TVS保护设计，模拟量均采用自恢复保险丝。
- 内置时钟电池，采用双回路供电设计。支持万年历待机使用2年。
- 通信多样，支持网口，485口，支持安装信号板。
接线图
KR28（继电器）接线图
KT28（晶体管）接线图
KR28XP（继电器）接线图
KT28XP（晶体管）接线图
KM DE08接线图 KM DE16接线图
KM DR08接线图 KM DT08接线图
KM QT16接线图
KM DR16接线图 KM DR32接线图
KM DT16接线图 KM DT32接线图
KM AE04接线图 KM AE08接线图
KM AE16接线图 KM AQ04接线图
KM AQ08接线图 KM AM06接线图
KM AM12接线图 KM AM16接线图
KM AR04接线图 KM AR08接线图
KM AT04接线图 KM AT08接线图
KM AN04接线图 KM AN08接线图
KM AN16接线图 KM EN4C接线图
KM EN88接线图
