工贝一体机

产品介绍

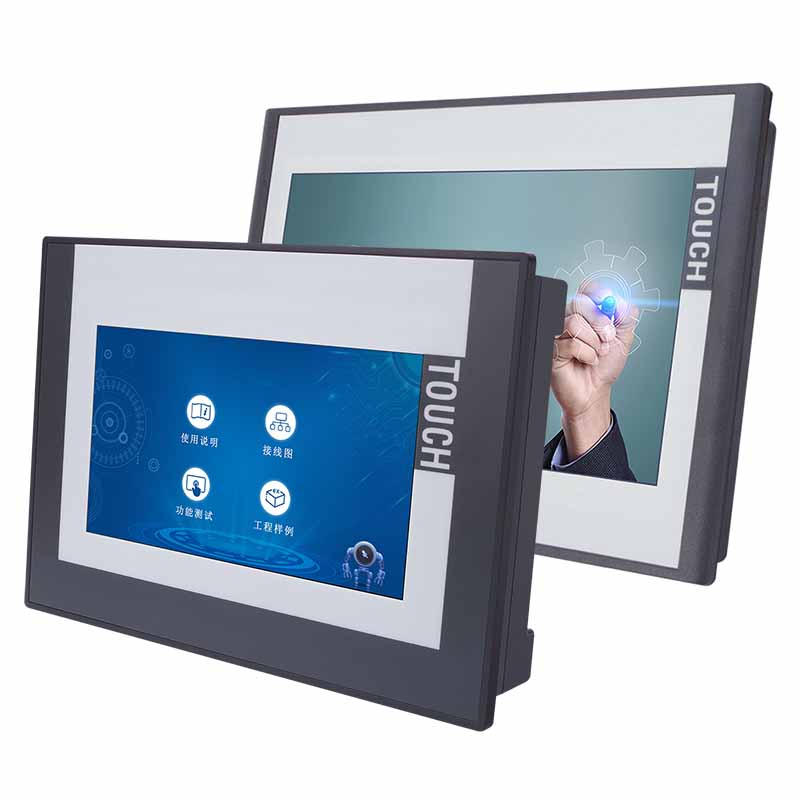

H7-22X系列7寸一体机，由MCGS组态屏(TPC7032Kt)和200PLC(CPU226)两部分组成,内部通过串口连接。
H7SXXX系列7寸一体机，由MCGS组态屏(TPC7032Kt)和SmartPLC(S10/20/30)两部分组成，内部通过网口连接。
H10SXXX系列10寸一体机，由MCGS组态屏(TPC1031Kt)和SmartPLC(S10/20/30)两部分组成，内部通过网口连接。

选型说明

注：200系列7寸一体机HMI22x-R/T，陆续更名为H7-22xR/T，仅名称更改。

型号	H7-222R/T	H7-224R/T	H7-228R/T	H7SR/T10	H7SR/T20	H7SR/T30	H10SR/T10	H10SR/T20	H10SR/T30
所属系列	H7-22X系列			H7SXXX系列			H10SXXX系列
屏幕尺寸	7英寸						10英寸
组态屏编程型号	编程软件：MCGS Pro 型号：TPC7032Kt						编程软件：MCGS Pro 型号：TPC1031Kt
组态屏外置485	2路（DB9接头1路，接线端子1路）
组态屏外置USB	1路（Type A母头，可连鼠标、键盘、U盘下载程序）
PLC编程软件	STEP 7-MicroWIN V4.0（老款200编程软件）			STEP 7-MicroWIN SMART（新款Smart编程软件）
PLC编程型号	CPU226			SR/T20	SR/T20	SR/T30	SR/T20	SR/T20	SR/T30
PLC数字量输入	8路	14路	16路	6路	12路	18路	6路	12路	18路
PLC数字量输出	6路继电器/晶体管	10路继电器/晶体管	14路继电器/晶体管	4路继电器/晶体管	8路继电器/晶体管	12路继电器/晶体管	4路继电器/晶体管	8路继电器/晶体管	12路继电器/晶体管
PLC模拟量输入	4路（电压或电流）			2路（电压或电流）		4路（电压或电流）	2路（电压或电流）		4路（电压或电流）
PLC模拟量输出	2路（电压和电流）			1路（电压和电流）		2路（电压和电流）	1路（电压和电流）		2路（电压和电流）
PLC的485接口	2路（DB9接头1路，接线端子1路）			1路（DB9接头1路）		2路（DB9接头1路，接线端子1路）	1路（DB9接头1路）		2路（DB9接头1路，接线端子1路）
PLC扩展口	仅支持连接工贝200PLC标准模块或板式模块			仅支持连接工贝Smart PLC板式模块
PLC的SD卡槽	无			1个（可插SD卡下载PLC程序）
一体机网口	1路（仅属于触摸屏，默认IP：200.200.200.190可下载触摸屏程序，可与触摸屏通讯）			1路（内置交换机，可同时下载或通讯触摸屏（默认IP：192.168.2.2）和PLC（默认IP：192.168.2.1））
尺寸(WxHxD)	226×163×58mm						273×192×55mm
开孔尺寸(WxH)	215×152mm						260×180mm
电源	24VDC（最小20W）

接线图

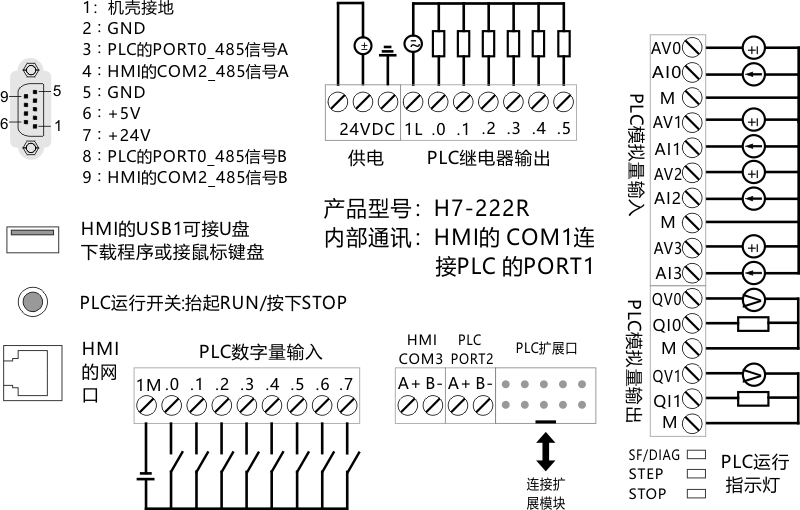

H7-222R接线图

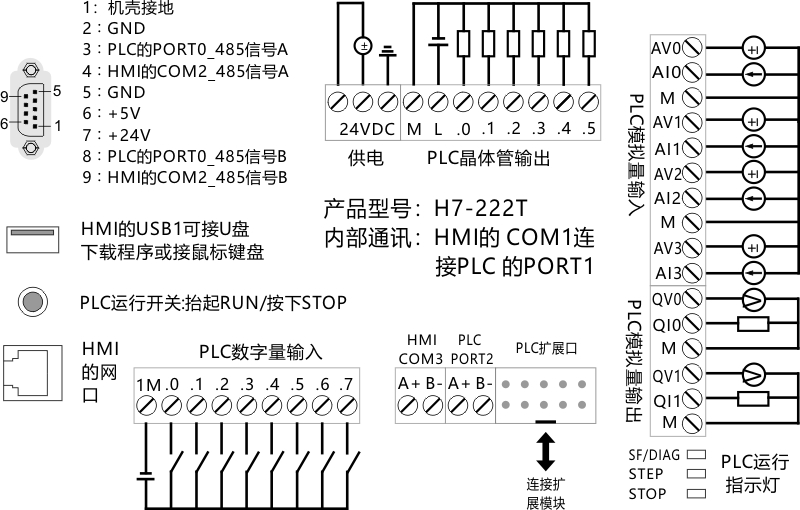

H7-222T接线图

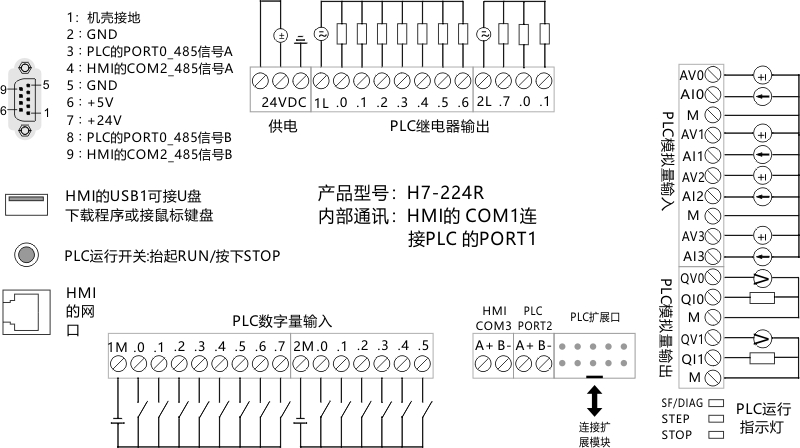

H7-224R接线图

H7-224T接线图

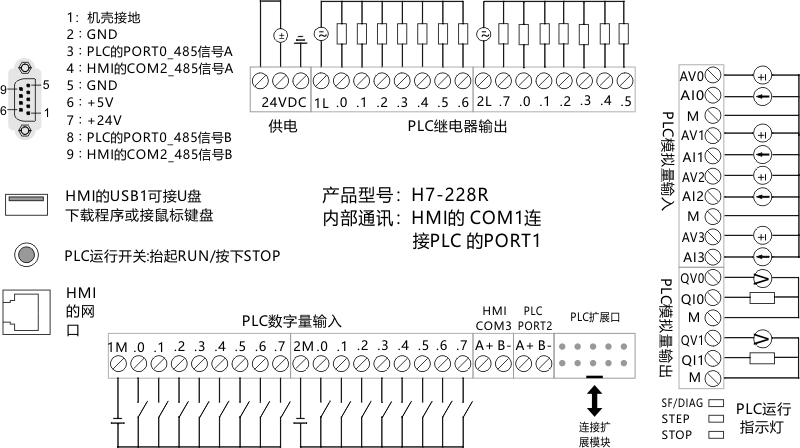

H7-228R接线图

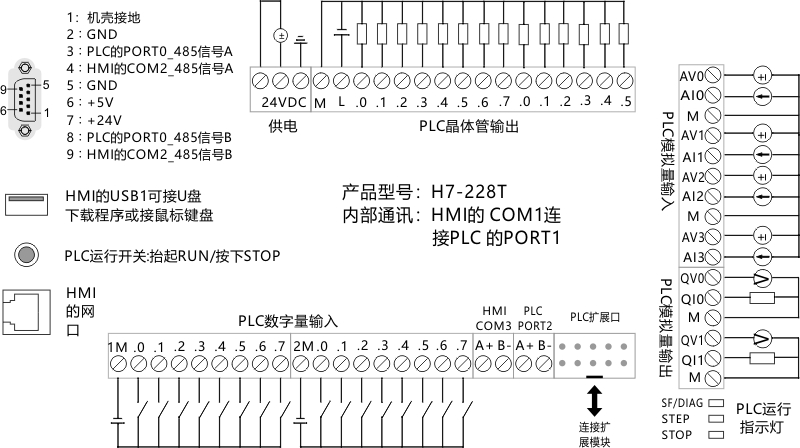

H7-228T接线图

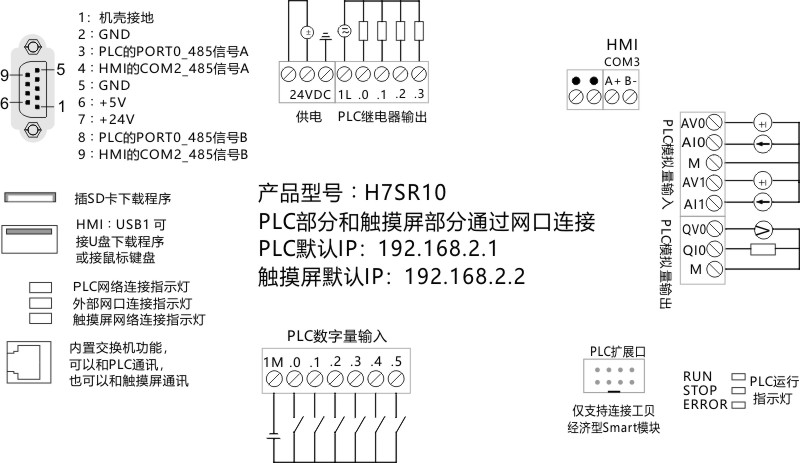

H7SR10接线图

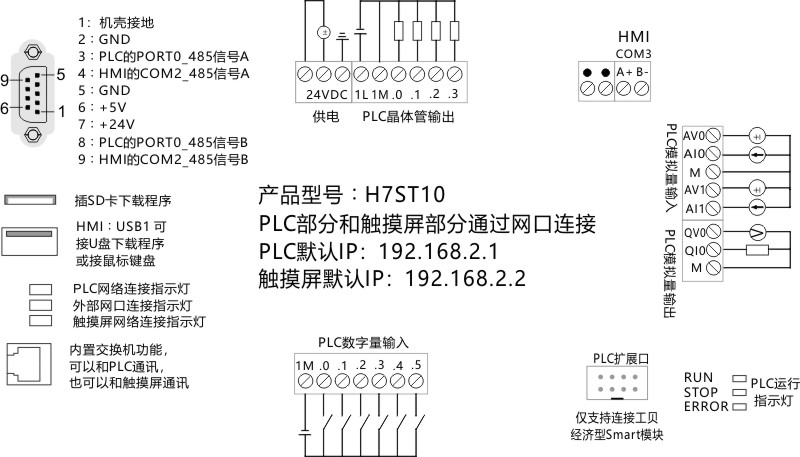

H7ST10接线图

H7SR20接线图

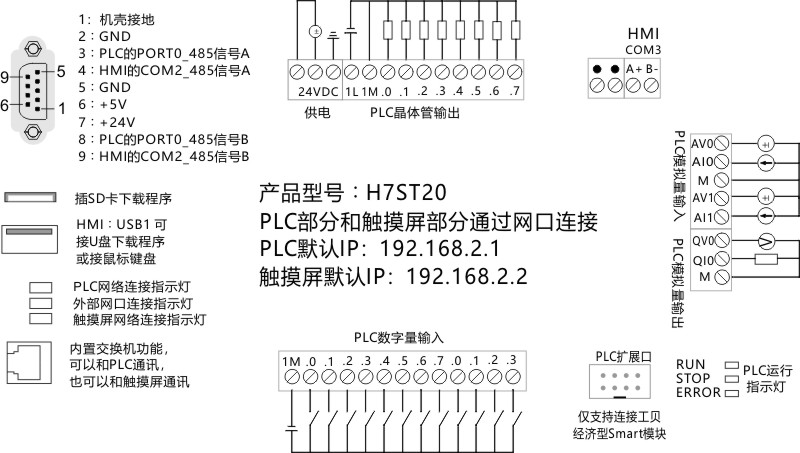

H7ST20接线图

H7SR30接线图

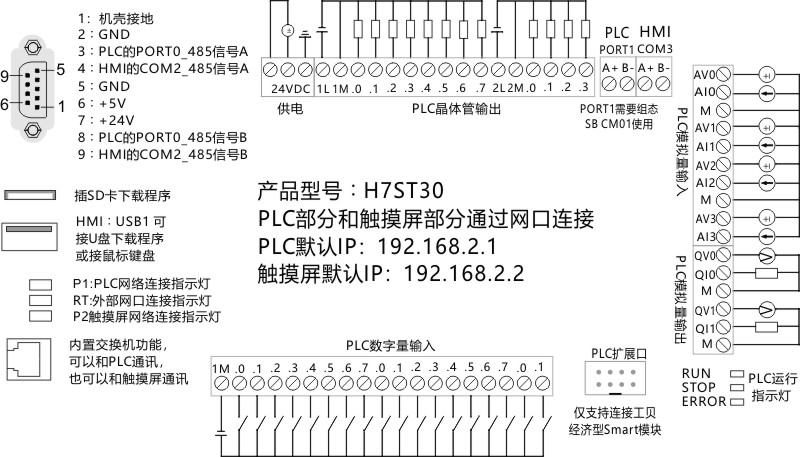

H7ST30接线图

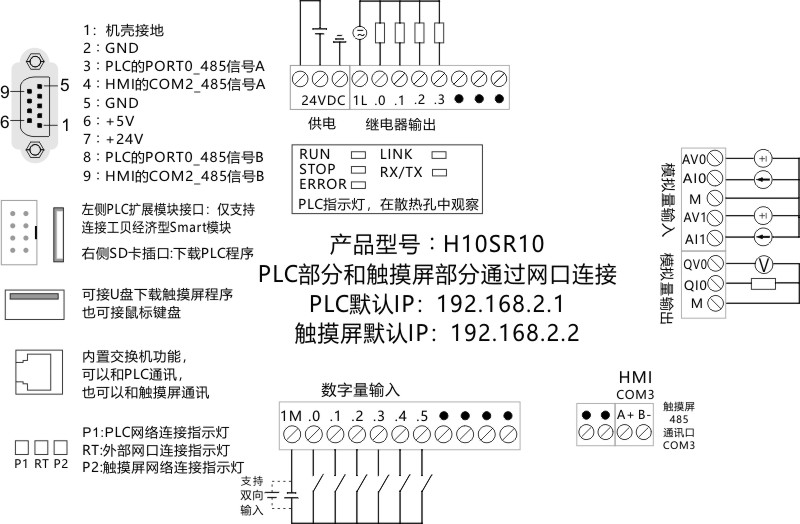

H10SR10接线图

H10ST10接线图

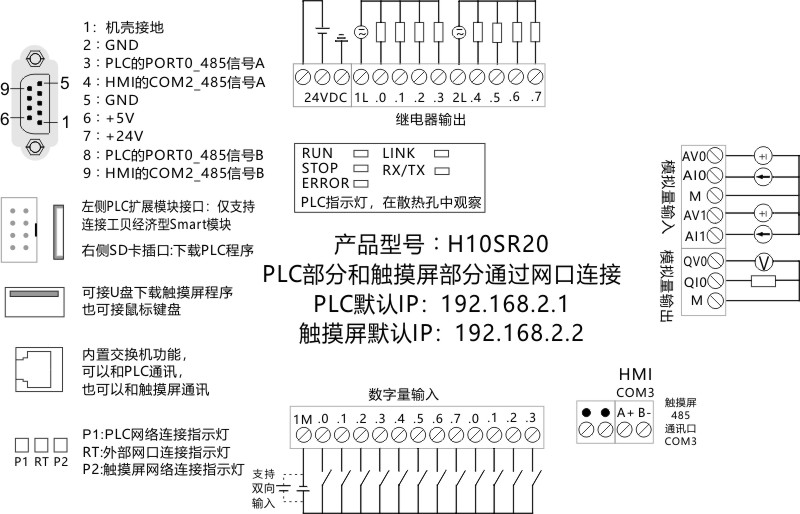

H10SR20接线图

H10ST20接线图

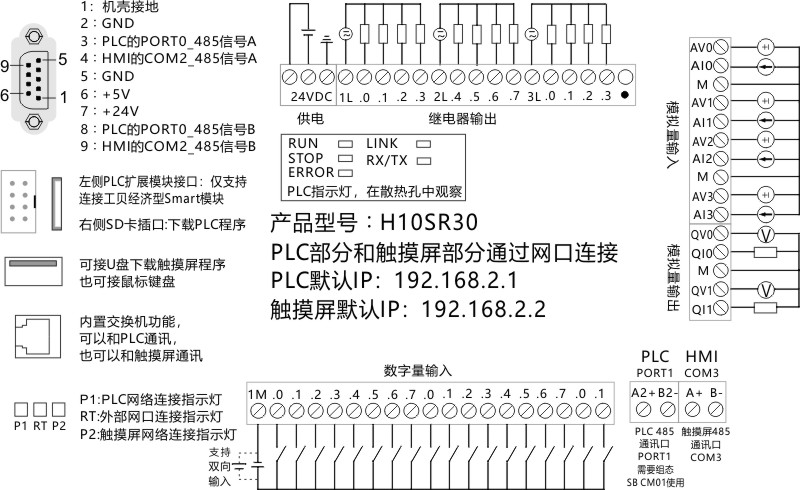

H10SR30接线图

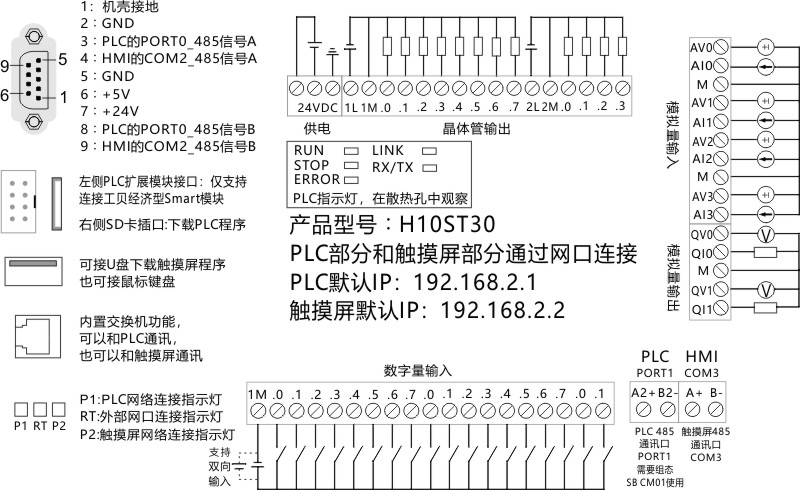

H10ST30接线图

分类	参数	7英寸屏取值	10英寸屏取值
性能规格	显示尺寸	7英寸真彩TFT	10英寸真彩TFT
	分辨率	800×480 pixels	1024×600 pixels
	存储	128M	128M
	亮度	250cd/m2	250cd/m2
	背光灯	LED	LED
	触摸屏	4 线精密电阻网络（表面硬度4H）	4 线精密电阻网络（表面硬度4H）
	液晶寿命	50000小时	50000小时
电气规格	供电电压	DC24V	DC24V
	额定功率	小于20W	小于20W
	输出触点容	5A/250V(AC)或5A/24V(DC)	5A/250V(AC)或5A/24V(DC)
结构规格	外壳材料	ABS 塑料	ABS 塑料
	外形尺寸	226W×163H×58Dmm	273W×192H×55Dmm
	安装开孔尺	215W×154Hmm	260W×180Hmm
	净重	0.7kg	1.3kg
环境规格	工作温度	-10～50℃	-10～50℃
	工作湿度	10～90％RH（无冷凝）	10～90％RH（无冷凝）
	冷却方式	自然风冷	自然风冷

说明书
【工贝电子】工贝一体机使用说明下载链接
【工贝电子】工贝一体机出厂默认案例直接下载
【编程软件】触摸屏部分和PLC部分编程软件集合下载链接
【H7-22X(HMI22X)系列一体机 PLC的PORT2口安装库、编程案例，参考200PLC资料下载】点击跳转
【HxSxxx系列一体机 PLC模拟量库文件、编程案例，参考smartPLC资料下载】点击跳转
【一体机的触摸屏部分功能验证，直接在电脑端MCGS模拟运行验证】
【接线图】工贝一体机包括CAD和EPLAN图纸直接下载
【老款屏资料备份】屏幕使用MCGS嵌入版7.7软件-资料合集下载链接

在线购买

FAQ1.组态屏编程选择哪个型号？PLC编程选择哪个型号？
解答：组态屏编程软件用 MCGS Pro 版本，型号选择 TPC7032Kt。PLC 部分,HMI22X 系列一体机使用 S7 V4.0 编程软件编程，型号选择 CPU226CN。HXSXXX 系列一体机使用 S7-Smart 编程软件编程，型号选 SR/T 10/20/30。
FAQ2.背后的网口是属于PLC的还是组态屏的？IP地址是多少？
解答：H7-22X 系列一体机：网口仅属于触摸屏，可下载触摸屏程序，可与触摸屏通讯。组态屏默认 IP 是 200.200.200.190。HXSXXX 系列一体机：内置交换机，网口可同时下载或通讯触摸屏和 PLC。组态屏默认 IP 是192.168.2.2。断电重启时，连续点击屏幕可进入启动属性界面，点系统维护，点系统维护，点设置系统参数，点 IP 地址标签页，可进行修改。
FAQ3.背后的USB口都有什么作用？
解答：属于组态屏接口，用mcgs软件制作U盘综合功能包，可以给组态屏下载程序。也可以插鼠标或者键盘。
FAQ4.H7-22X 系列一体机右下角有两个485通讯口，如何使用？
解答：标号C3的485通讯口，属于组态屏部分，在组态屏编程时选择COM3。标号P2的485通讯口，属于PLC部分，默认PPI协议，波特率9600，地址2。也可以添加库实现modbus rtu主从协议。在工贝官网一体机资料下载界面下载安装。
FAQ5.H7SXXX 系列一体机右上角/H10SXXX 系列一体机右下角 485 通讯口 485 通讯口，如何使用？
解答：标号 HMI 的 485 通讯口，属于组态屏部分，做通讯使用，在组态屏编程时选择 COM3。标号 PLC 的 485 通讯口，属于 PLC 部分，使用时信号板位置要组态为 SB CM01。
FAQ6. H7-22X 系列一体机的组态屏有几种下载程序方法？PLC 有几种下载程序方法？
解答：组态屏有两种下载方法：1.通过网口下载。2.通过 U 盘下载。PLC 程序可以通过 DB9 中的 PLC 通讯口下载，也可以通过右下角标注“P2”的 485 口下载。
FAQ7.HXSXXX 系列一体机的组态屏有几种下载程序方法？PLC有几种下载程序方法？
解答：组态屏有两种下载方法：1.通过网口下载。2.通过 U 盘下载。PLC 程序可以通过 DB9 中的 PLC 通讯口下载，可以通过网口下载，可以通过 SD 卡下载。
FAQ8.接线端子支持插拔吗？
解答：支持，可垂直拔出。
FAQ9.一体机上自带的资源不够怎么办？
解答：所有型号右下角自带扩展口，H7-22X 系列一体机仅支持连接工贝 200PLC 标准模块或板式模块。HXSXXX 系列一体机仅支持连接工贝 Smart PLC板式模块。注意：要单独购买扩展延长线哦，有 0.8 米和 1.5 米两种。
