选型说明
| 主机分类 |
GR10XP/ GT10XP |
GR14XP/ GT14XP |
GR20/ GT20 |
GR20XP/ GT20XP |
GR24XP/ GT24XP |
GR30/ GT30 |
GR30XP/ GT30XP |
GR40/ GT40 |
|
组态型号 |
SR20/ST20 |
SR20/ST20 |
SR20/ST20 |
SR20/ST20 |
SR30/ST30 |
SR30/ST30 |
SR30/ST30 |
SR40/ST40 |
|
数字量输入 |
6路 |
8路 |
12路 |
12路 |
14路 |
18路 |
18路 |
24路 |
|
数字量输出 |
4继电器/晶体管 |
6继电器/晶体管 |
8继电器/晶体管 |
8继电器/晶体管 |
10继电器/晶体管 |
12继电器/晶体管 |
12继电器/晶体管 |
16继电器/晶体管 |
|
模拟量输入 |
2路 |
2路 |
无 |
2路 |
2路 |
无 |
4路 |
无 |
|
模拟量输出 |
1路 |
1路 |
无 |
1路 |
1路 |
无 |
2路 |
无 |
|
以太网口 |
1路10M/100M自适应 |
|||||||
|
485口 |
1路 |
2路 |
||||||
|
程序空间 |
最大 50KB，编译有警告可无视 |
|||||||
|
数据空间 |
12K |
12K |
12K |
12K |
16K |
16K |
16K |
20K |
|
电源电压 |
24VDC |
|||||||
|
尺寸mm |
95x106x35 |
95x106x35 |
125x108x35 |
125x108x35 |
150x108x35 |
150x108x35 |
180×116×35 |
180×116×35 |
| 数字量模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM DE08 |
8入 |
EM DE08 |
75x108x35 |
GM DE16 |
16入 |
EM DE16 |
95x108x35 |
GM DR08 |
8路继电器出 |
EM DR08 |
75x108x35 |
GM QR16 |
16路继电器出 |
EM QR16 |
95x108x35 |
GM QT16 |
16路晶体管出 |
EM QT16 |
95x108x35 |
GM DR16 |
8入8继电器出 |
EM DR16 |
95x108x35 |
GM DR32 |
16入16继电器出 |
EM DR32 |
150x108x35 |
GM DT16 |
8入8晶体管出 |
EM DT16 |
95x108x35 |
| 模拟量模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM AE04 |
4路电压或电流输入 |
EM AE04 |
75*108*35 |
GM AE08 |
8路电压或电流输入 |
EM AE08 |
95*108*35 |
GM AQ04 |
4电压和电流输出 |
EM AQ04 |
75*108*35 |
GM AQ08 |
8电压和电流输出 |
EM AQ04 |
150*108*35 |
GM AM06 |
4入2出(电压和电流) |
EM AM06 |
95x108x35 |
GM AM12/16 |
8入4出/8入8出(电压和电流) |
EM AM06 |
150x108x35 |
| 温度模块 |
资源 |
组态选型 |
尺寸(长*宽*高) |
GM AR04 |
4路PT100输入 |
EM AR04 |
75x108x35 |
GM AR08 |
8路PT100输入 |
EM AR04 |
95x108x35 |
GM AN04 |
4路NTC(10K,3950) |
EM AR04 |
75x108x35 |
GM AN08 |
8路NTC(10K,3950) |
EM AR04 |
95x108x35 |
GM AT04 |
4路K型热电偶 |
EM AT04 |
75x108x35 |
产品特点
- 带XP后缀的主机型号自带模拟量，支持电压和电流。
- 扩展能力强，支持连接工贝Smart经济型扩展模块，最多可挂16个。
- 独有的加密算法和密码储存位置，安全保护您的程序。
- 保护全面，电源防反接设计，通信口TVS保护设计，模拟量均采用自恢复保险丝。
- 内置时钟电池，采用双回路供电设计。支持万年历待机使用2年。
- 通信多样，支持网口，485口。

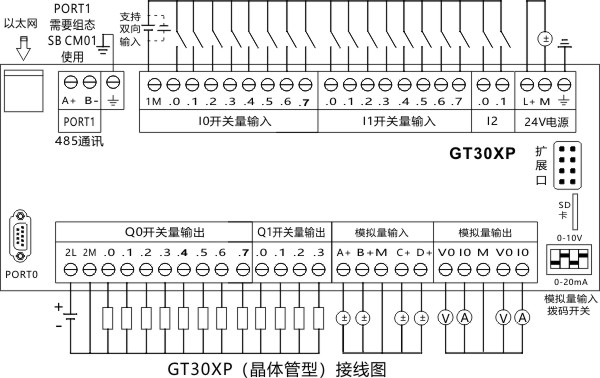

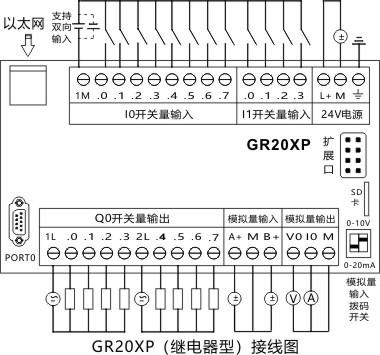

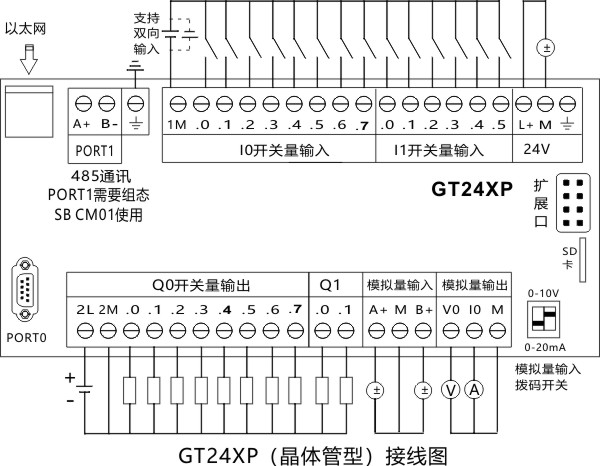

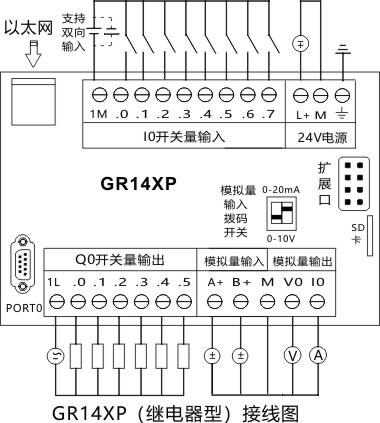

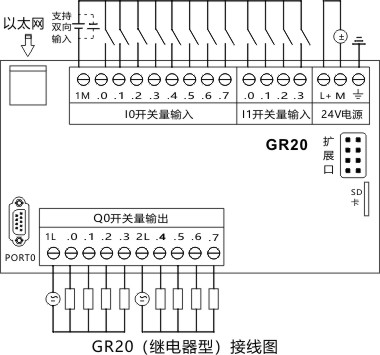

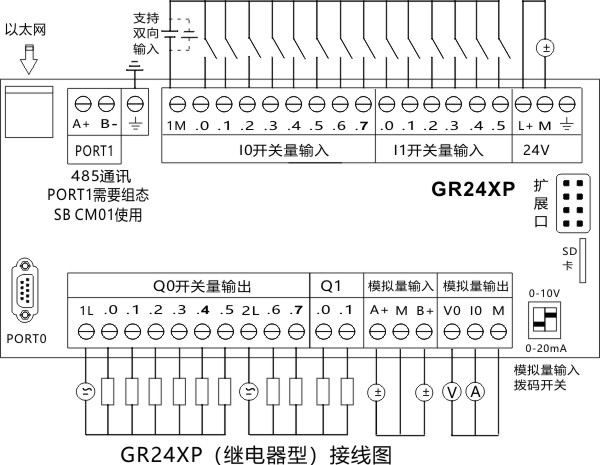

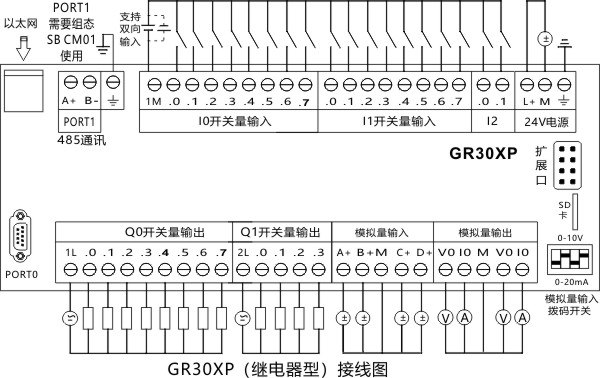

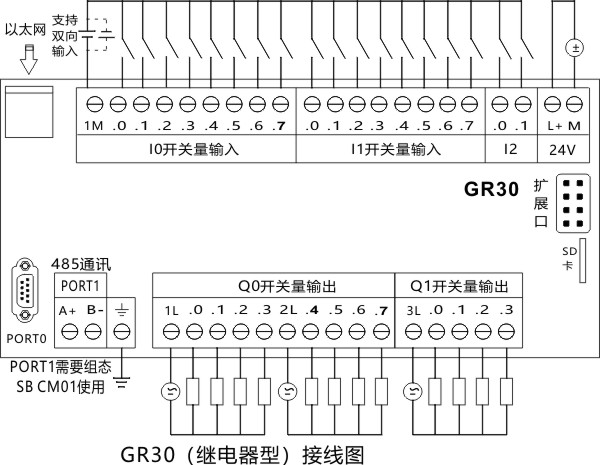

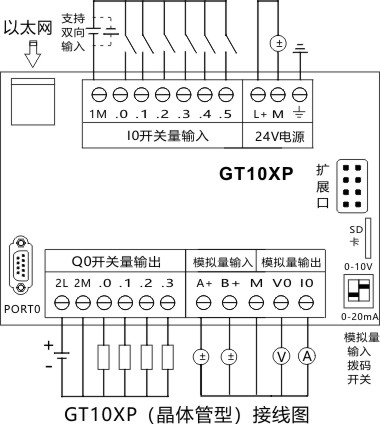

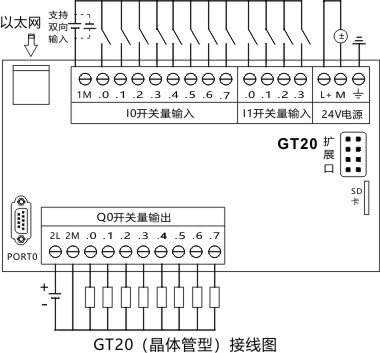

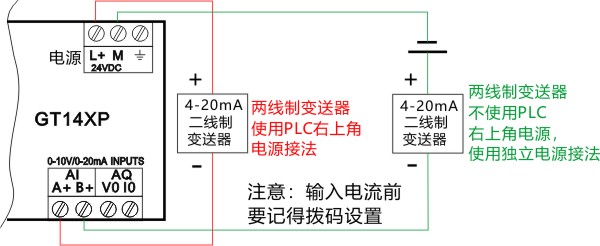

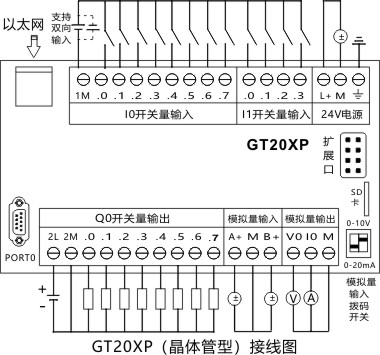

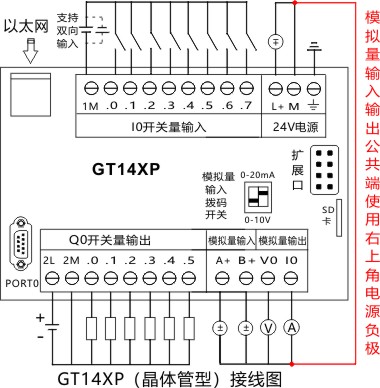

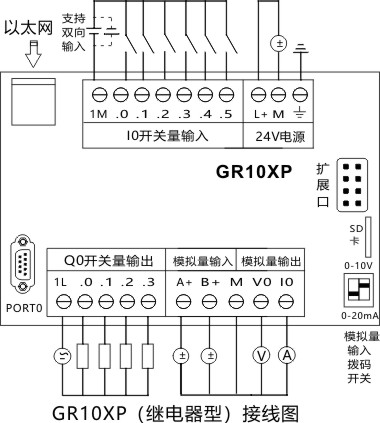

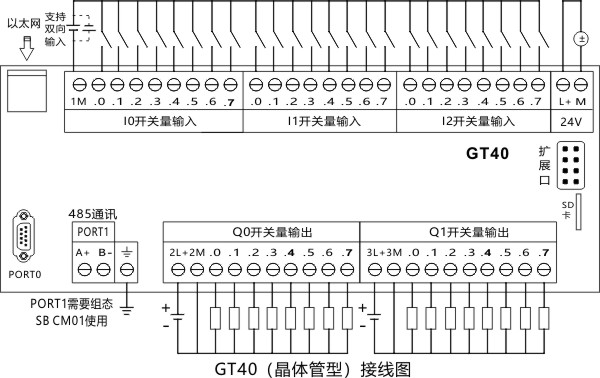

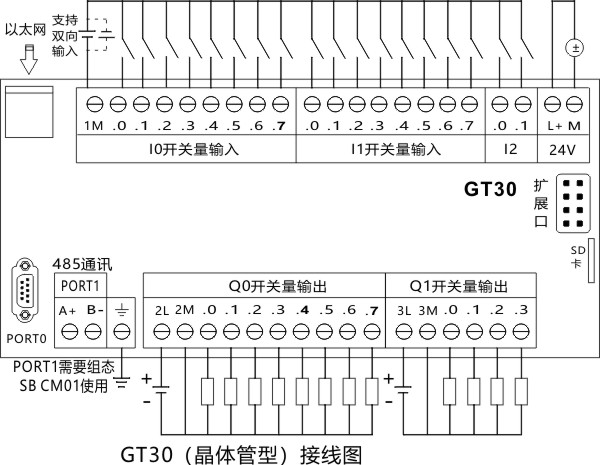

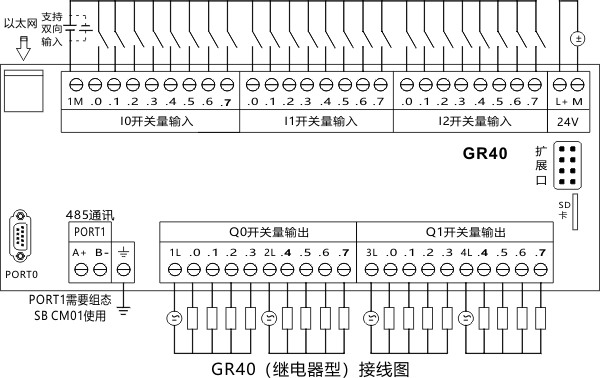

接线图
