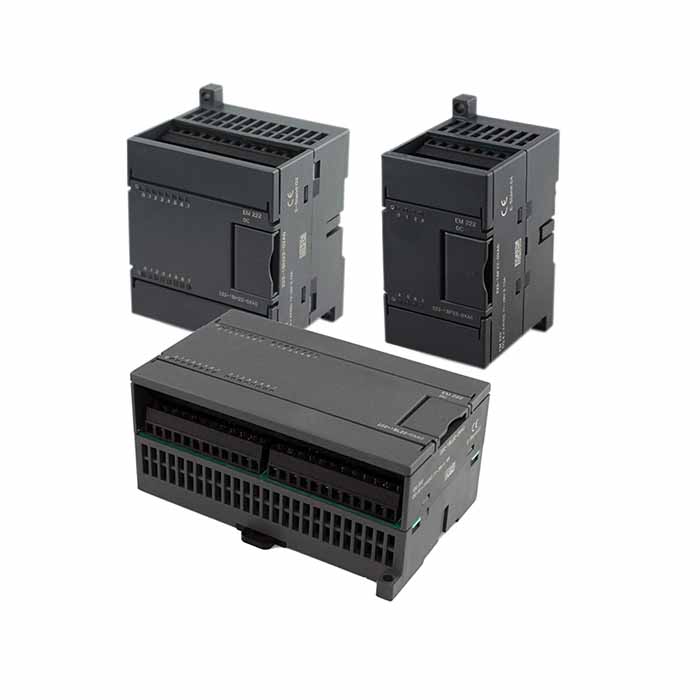

产品特点
- 完美兼容：兼容西子200扩展模块，可挂接西子主机，可直接替换
- 用料十足：元器件品牌均采用国际高端品牌，寿命长，故障率低。
- 能优越：长期稳定可靠运行，无死机现象。
- 保护全面：数字量输入采用双向光耦，可实现双向输入；数字量输出采用隔离设计；模拟量输入稳压管保护设计，防静电保护设计；经过严格工业现场试验环境测试。
选型说明
| 数字量模块 |
资源 |
24V供电 |
尺寸 |
订货号 |
EM221-I8 |
输入:8路×24VDC |
不需要 |
46×80×62mm |
6ES7 221-1BF22-0XA8 |
EM221-I16 |
输入:16路×24VDC |
不需要 |
71.2×80×62mm |
6ES7 221-1BH22-0XA8 |
EM221-I32 |
输入:32路×24VDC |
不需要 |
137.3×80×62mm |
6ES7 221-1BL22-0XA8 |
EM222-TQ8 |
8路×24VDC |
不需要 |
46×80×62mm |
6ES7 222-1BF22-0XA8 |
EM222-RQ8 |
8路×继电器 |
需要 |
46×80×62mm |
6ES7 222-1HF22-0XA8 |
EM222-TQ16 |
16路×24VDC |
不需要 |
71.2×80×62mm |
6ES7 222-1BH22-0XA8 |
EM222-RQ16 |
16路×继电器 |
需要 |
71.2×80×62mm |
6ES7 222-1HH22-0XA8 |
EM222-TQ32 |
32路×24VDC |
不需要 |
137.3×80×62mm |
6ES7 222-1BL22-0XA8 |
EM222-RQ32 |
32路×继电器 |
需要 |
137.3×80×62mm |
6ES7 222-1HL22-0XA8 |
EM223-I4TQ4 |
输入:4路×24VDC 输出:4路×24VDC |
不需要 |
46×80×62mm |
6ES7 223-1BF22-0XA8 |
EM223-I4RQ4 |
输入:4路×24VDC 输出:4路×继电器 |
需要 |
46×80×62mm |
6ES7 223-1HF22-0XA8 |
EM223-I8TQ8 |
输入:8路×24VDC 输出:8路×24VDC |
不需要 |
71.2×80×62mm |
6ES7 223-1BH22-0XA8 |
EM223-I8RQ8 |
输入:8路×24VDC 输出:8路×继电器 |
需要 |
71.2×80×62mm |
6ES7 223-1PH22-0XA8 |
EM223-I16TQ16 |
输入:16路×24VDC 输出:16路×24VDC |
不需要 |
137.3×80×62mm |
6ES7 223-1BL22-0XA8 |
EM223-I16RQ16 |
输入:16路×24VDC 输出:16路×继电器 |
需要 |
137.3×80×62mm |
6ES7 223-1PL22-0XA8 |
| 模拟量模块 |
资源 |
供电 |
尺寸 |
订货号 |
|
EM231-AI4 |
模拟量4输入 |
24VDC |
71.2×80×62mm |
6ES7 231-0HC22-0XA8 |
|
EM231-AI8 |
模拟量 8输入(电流型) |
24VDC |
71.2×80×62mm |
6ES7 231-0HF22-0XA8 |
|
EM232-AQ2 |
模拟量2输出 |
24VDC |
46×80×62mm |
6ES7 232-0HB22-0XA8 |
|
EM232-AQ4 |
模拟量4输出 |
24VDC |
71.2×80×62mm |
6ES7 232-0HD22-0XA8 |
|
EM235-AI4AQ1 |
模拟量4输入1输出 |
24VDC |
71.2×80×62mm |
6ES7 235-0KD22-0XA8 |
| 温度模块 |
资源 |
供电 |
尺寸 |
订货号 |
|
EM231-RTD4 |
热电阻扩展模块 4输入 |
24VDC |
71.2×80×62mm |
6ES7 231-7PC22-0XA8 |
|
EM231-TC4 |
热电偶扩展模块 4输入 |
24VDC |
71.2×80×62mm |
6ES7 231-7PD22-0XA8 |
|
EM231-TC8 |
热电偶扩展模块8输入 |
24VDC |
71.2×80×62mm |
6ES7 231-7PF22-0XA8 |
数字量模块接线图

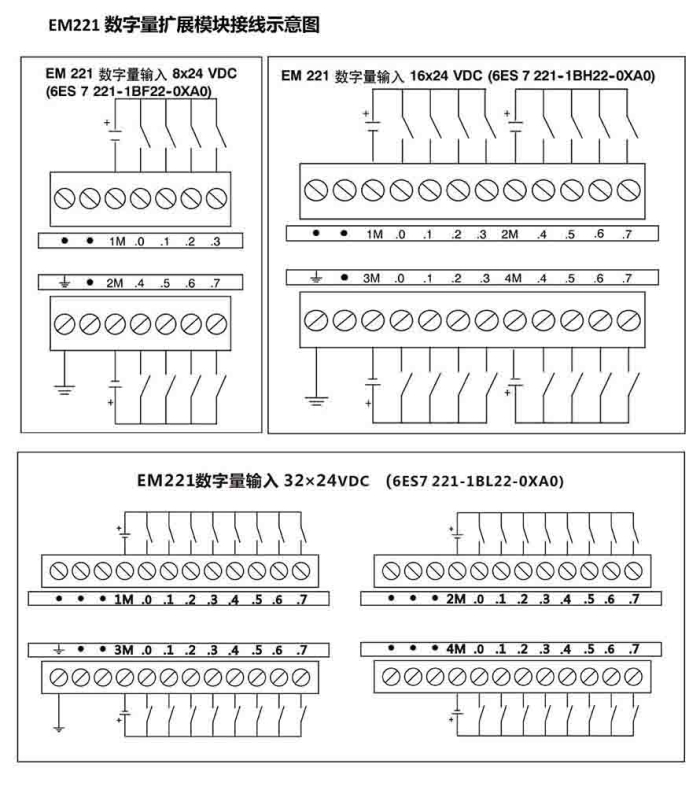

EM221数字量扩展模块接线示意图

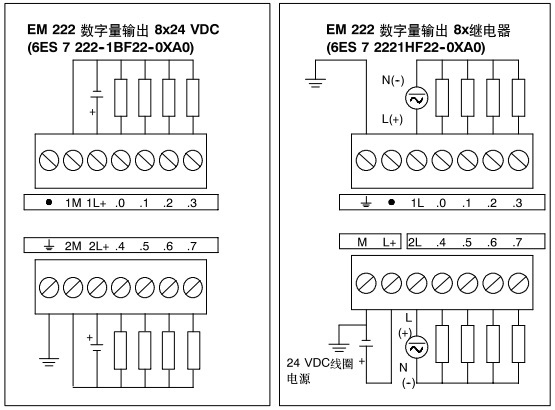

EM222数字量扩展模块 8输出 晶体管、继电器型号接线示意图

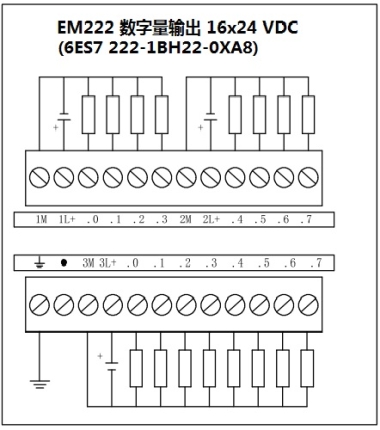

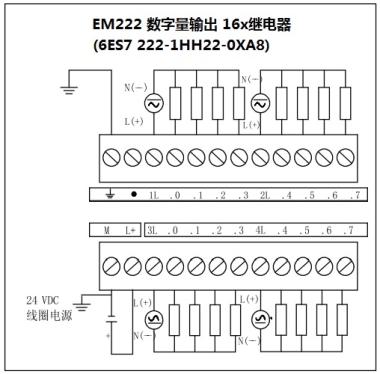

EM222数字量扩展模块 16输出 晶体管型号接线示意图 EM222数字量扩展模块 16输出 继电器型号接线示意图

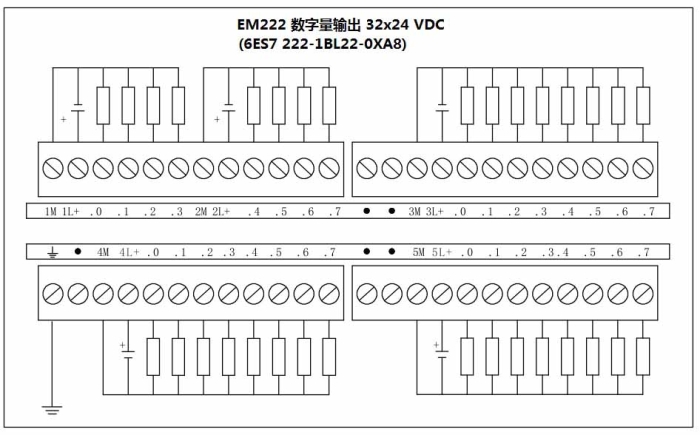

EM222数字量扩展模块 32输出 晶体管型号接线示意图

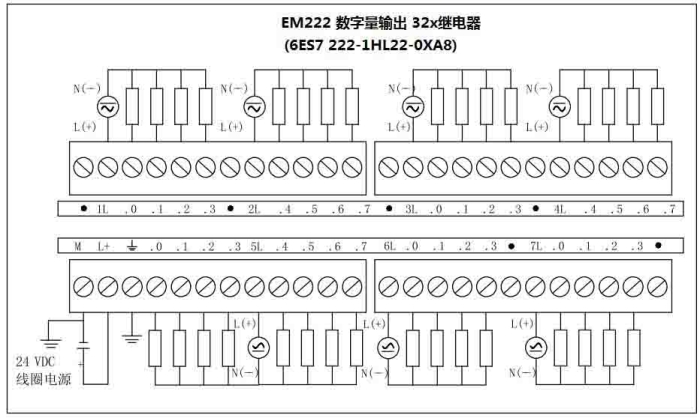

EM222数字量扩展模块 32输出 继电器型号接线示意图

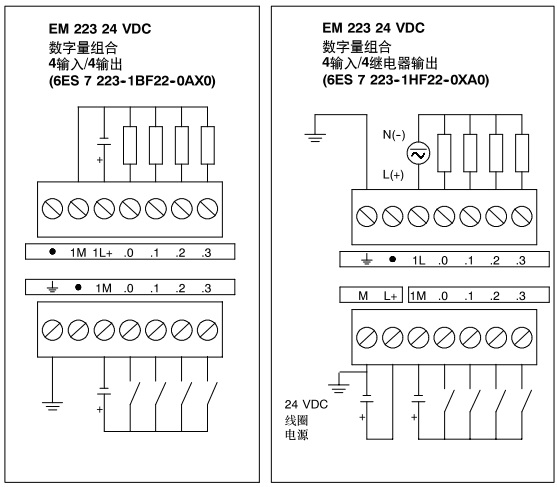

EM223数字量扩展组合模块 4输入 4输出晶体管、继电器型号接线示意图
EM223数字量扩展模块 8输入 8输出晶体管、继电器型号接线示意图

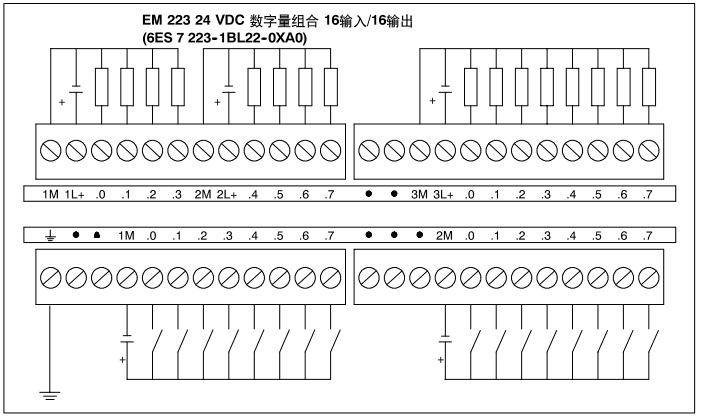

EM223数字量扩展模块 16输入 16输出晶体管型号接线示意图
EM223数字量扩展模块 16输入 16输出继电器型号接线示意图

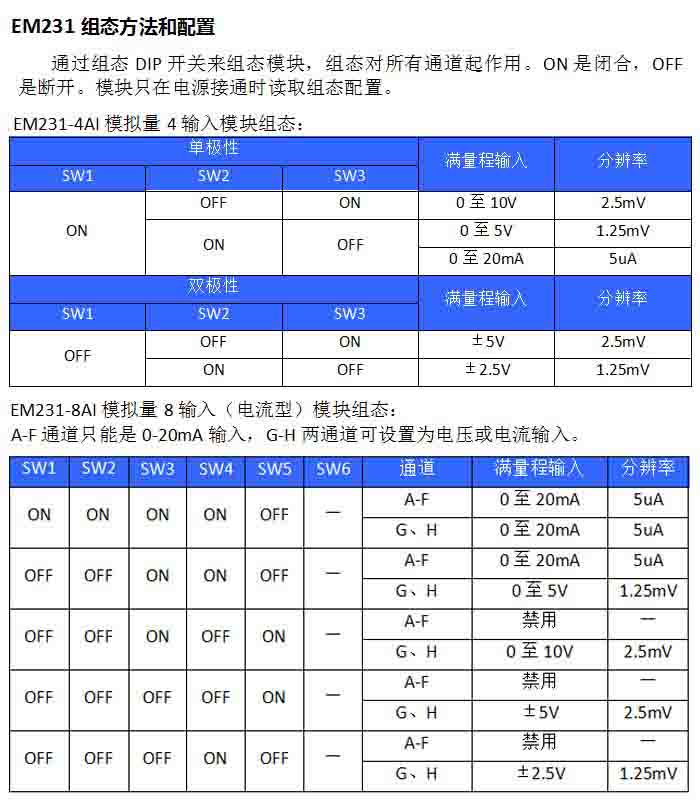

模拟量模块 组态和接线图

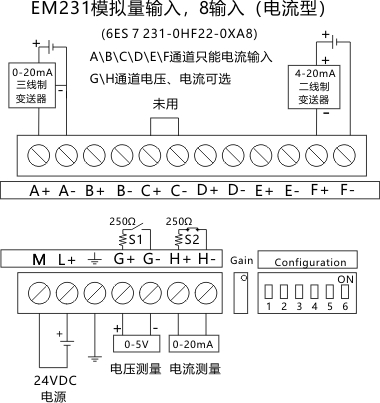

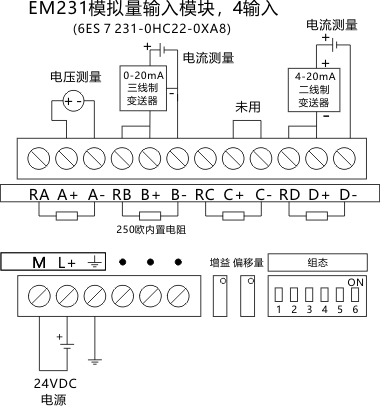

EM231模拟量输入扩展模块 4/8输入 接线示意图

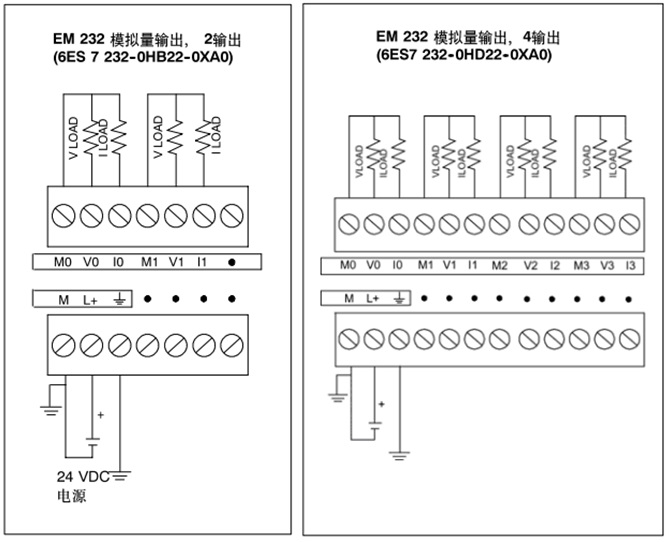

EM232模拟量输出扩展模块 接线示意图

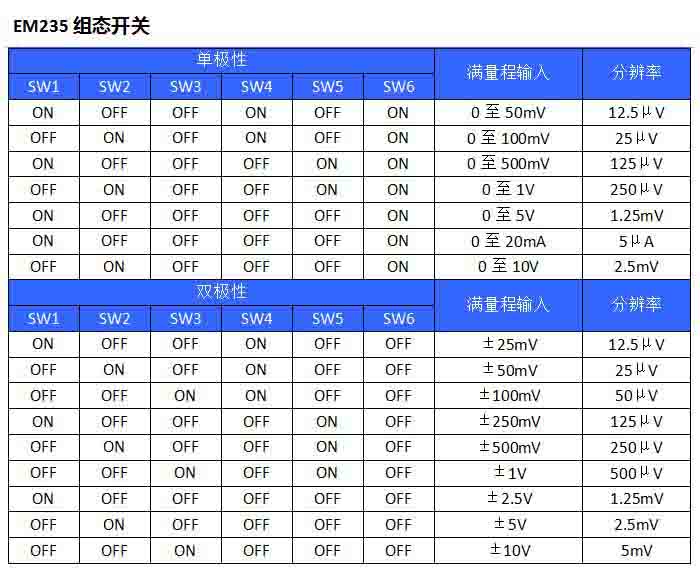

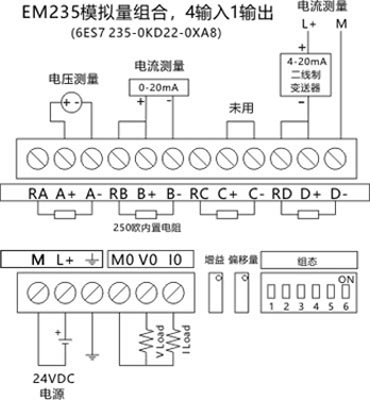

EM235模拟量扩展模块 接线示意图
温度模块 组态和接线图

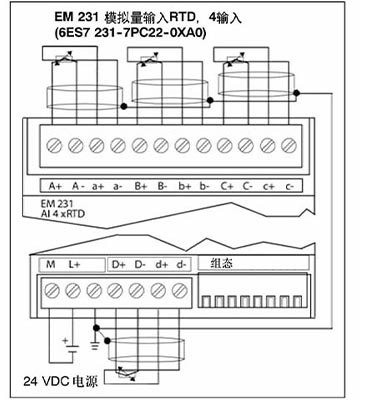

EM231-RTD4热电阻温度采集模块 4输入 接线示意图

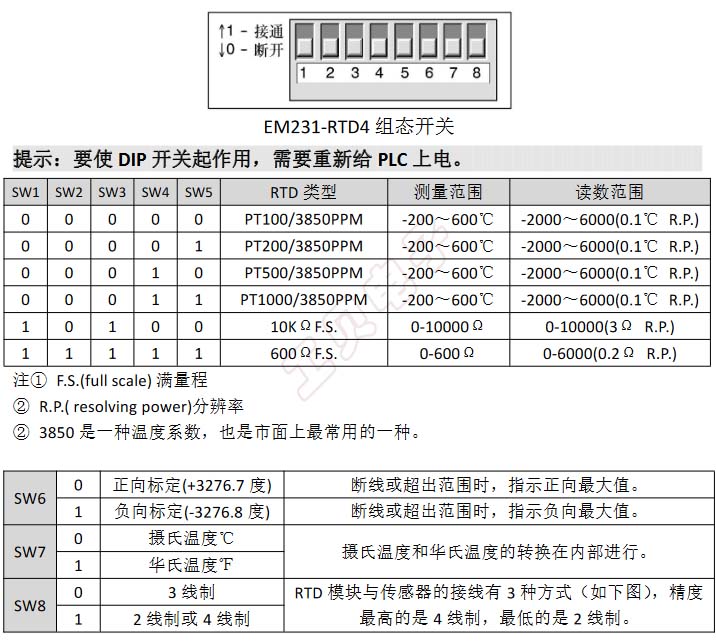

EM231-RTD4热电阻温度采集模块 4输入 拨码示意图

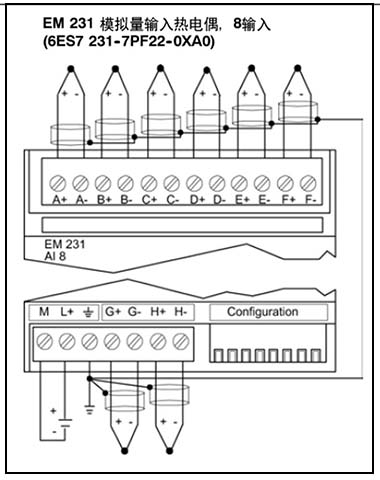

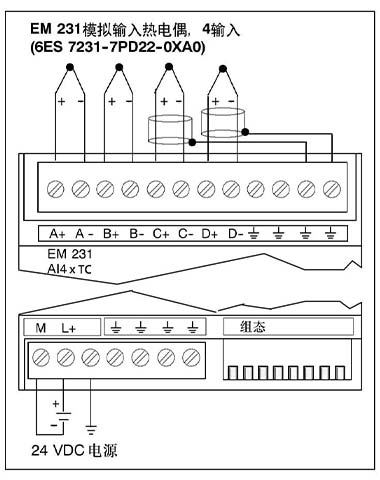

EM231-TC4热电偶温度采集模块 4输入 接线示意图 EM231-TC8热电偶温度采集模块 8输入 接线示意图
EM231-TC4/8热电偶温度采集模块 4/8输入 拨码示意图
