产品特点
- 以太网口：带ETH后缀的自带以太网接口，支持Modbus TCP、协议S7以太网协议，还可直连WINCC。
- 配置灵活：AD输入内置拨码开关，可设置电压输入或电流输入。简单灵活的PID子函数，可方便用户实现多路PID控制。
- 完美性能：模拟量采用12位高精度AD和轨对轨运放，精度更高。指令丰富，支持自由口。
- 严格加密：多级加密，加密后不可破解，安全保护您的程序。
- 保护全面：电源防反接设计，通信口TVS保护设计,输出防静电保护设计,模拟量输入输接口均采用自恢复保险保护，严格工业现场试验环境测试。
- 时钟强大：内置电池，采用双回路供电设计。支持万年历待机使用2年。
- 通信多样：支持MODBUS库，支持USS库，支持PPI等常用通讯协议，支持187.5k波特率。
- 用料十足：元器件品牌均采用国际高端品牌，寿命长，故障率低。
- 性能优越：长期稳定可靠运行，无死机现象。
- 扩展丰富：支持扩展模块，可混合使用。满足多个扩展和传感器供电。
选型说明
| 分类 |
GPU221-R/T-ETH |
MPU222-R/T |
GPU222-R |
GPU223-R |
GPU224XP-R/T |
|
数字量输入 |
6路 |
8路 |
8路 |
10路 |
14路 |
|
数字量输出 |
4继电器/晶体管 |
6继电器/晶体管 |
6继电器 |
10继电器 |
10继电器/晶体管 |
|
模拟量输入 |
2路 |
2路 |
2路 |
2路 |
2路 |
|
模拟量输出 |
1路 |
1路 |
1路 |
2路(仅电流) |
1路 |
|
485接口 |
1通道 |
1通道 |
1通道 |
2通道 |
2通道 |
|
以太网口 |
1路 |
无 |
无 |
无 |
无 |
|
电源电压 |
24VDC |
||||
| 分类 |
GPU224XP-R/T-ETH |
GPU226-R/T |
GPU226-R/T-ETH |
GPU228-R/T |
|
数字量输入 |
14路 |
24路 |
24路 |
16路 |
|
数字量输出 |
10继电器/晶体管 |
16继电器/晶体管 |
16继电器/晶体管 |
14继电器/晶体管 |
|
模拟量输入 |
2路 |
无 |
无 |
4路 |
|
模拟量输出 |
1路 |
无 |
无 |
2路 |
|
485接口 |
2路 |
2路 |
2路 |
3路 |
|
以太网口 |
1路 |
无 |
1路 |
无 |
|
电源电压 |
24VDC |
|||
| 数字量模块 |
资源 |
供电 |
尺寸 |
|
GM221-I16 |
数字量16输入 |
24V供电 |
95×108×35mm |
|
GM222-RQ16 |
数字量16继电器输出 |
24V供电 |
95×108×35mm |
|
GM223-I8RQ8 |
数字量8输入8输出继电器 |
24V供电 |
95×108×35mm |
|
GM223-I16RQ16 |
数字量16输入16输出继电器 |
24V供电 |
150×108×35mm |
| 模拟量模块 |
资源 |
供电 |
尺寸 |
|
GM231-AI8 |
模拟量8输入 |
24VDC |
95×108×35mm |
|
GM232-AQ4 |
模拟量4输出 |
24VDC |
95×108×35mm |
|
GM235-AI4AQ2 |
模拟量4输入2输出 |
24VDC |
95×108×35mm |
|
GM235-AI8AQ4 |
模拟量8输入4输出 |
24VDC |
150×108×35mm |
| 温度测量模块 |
资源 |
尺寸 |
|
GM231-P4 |
4路PT100输入 |
95×108×35mm |
|
GM231-P8 |
8路PT100输入 |
95×108×35mm |
|
GM231-N8 |
8路NTC输入 10K 3950 |
95×108×35mm |
|
GM235-P8AQ4 |
8路PT100输入 4路模拟量输出 |
150×108×35mm |

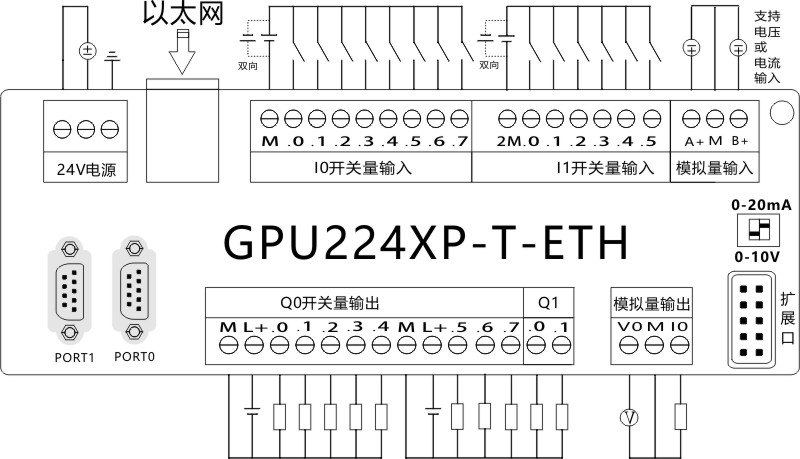

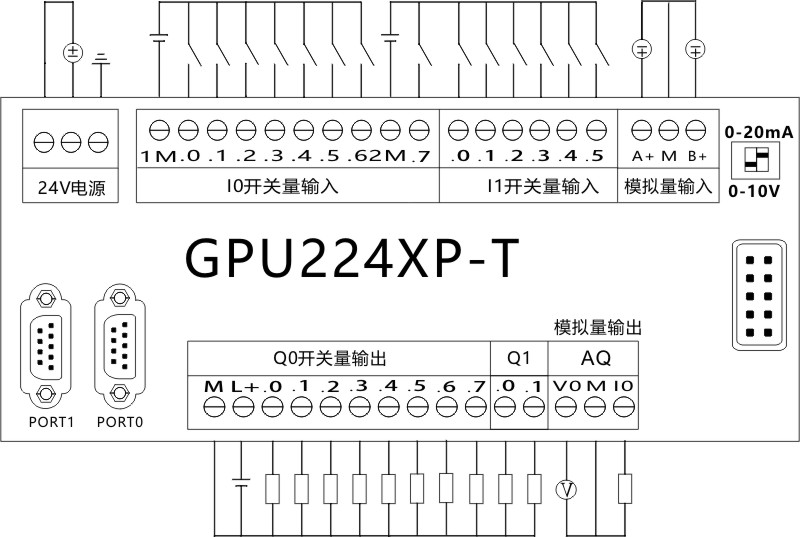

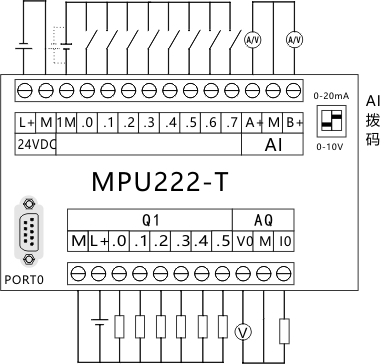

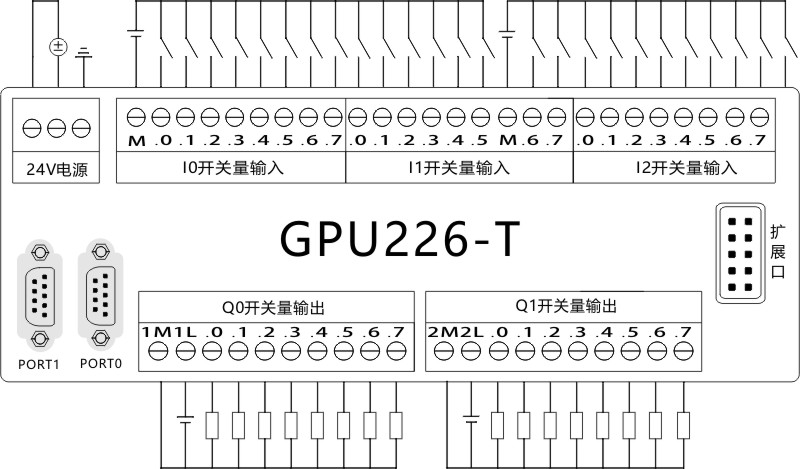

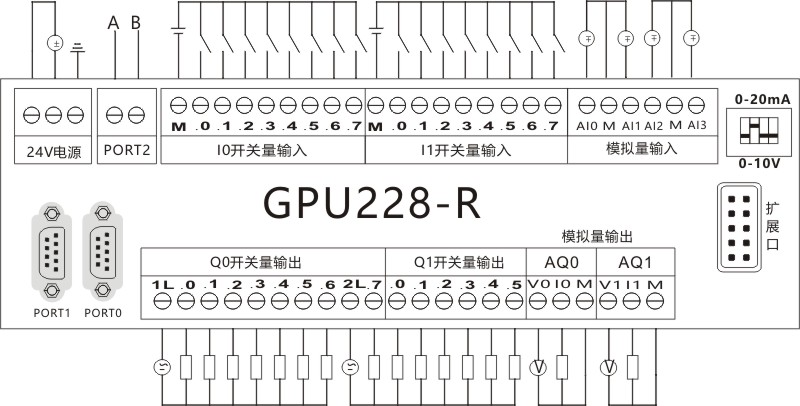

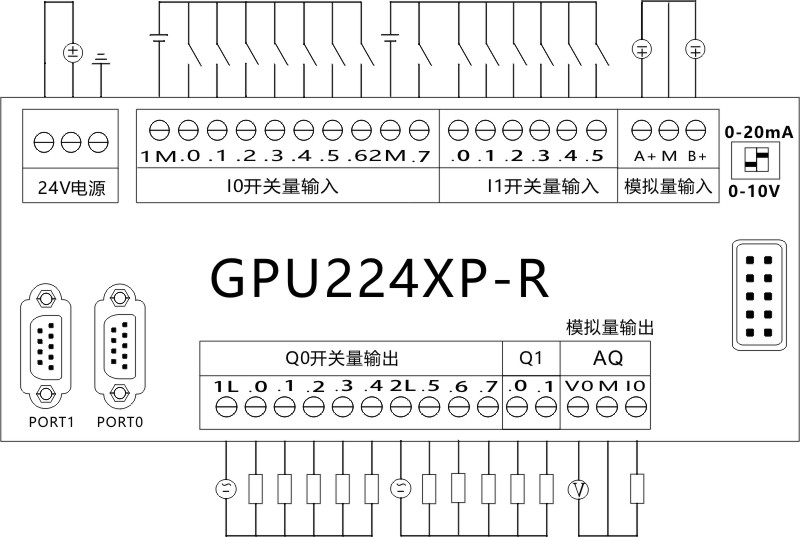

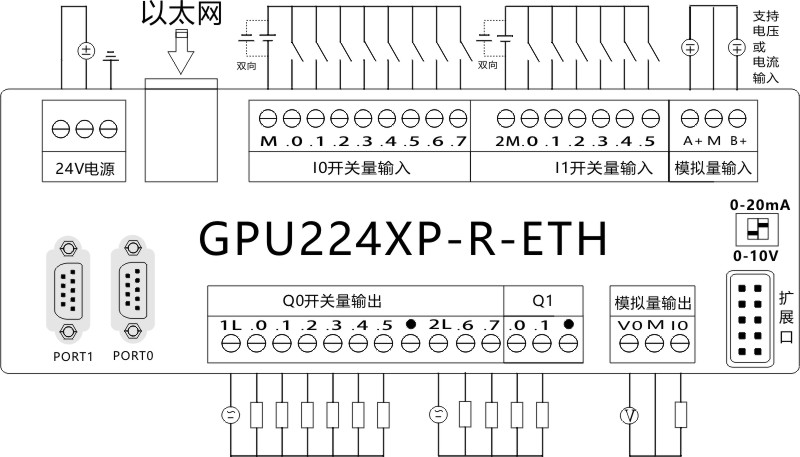

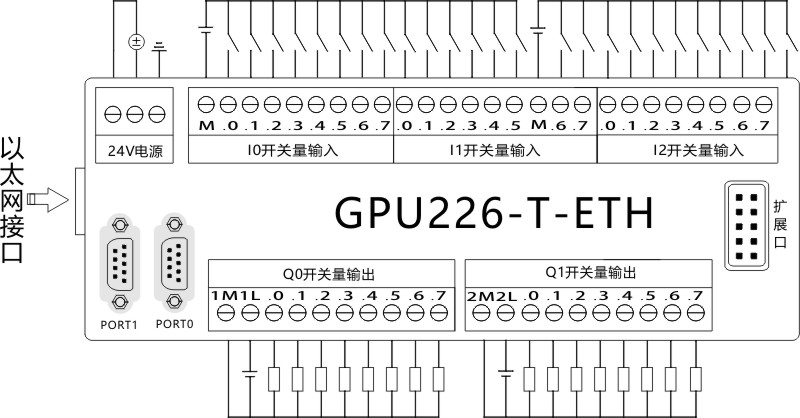

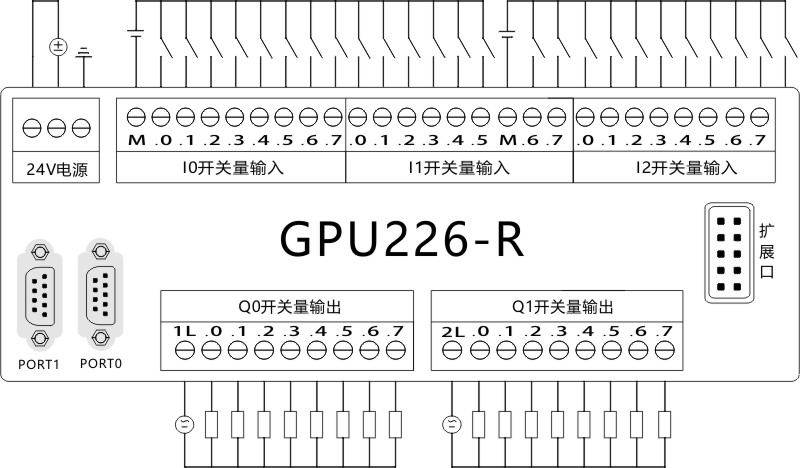

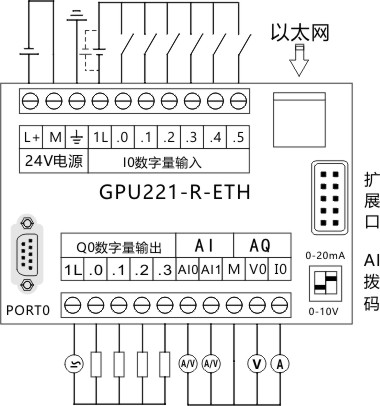

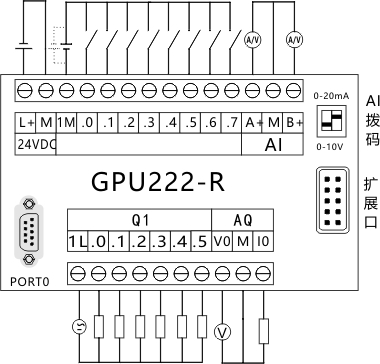

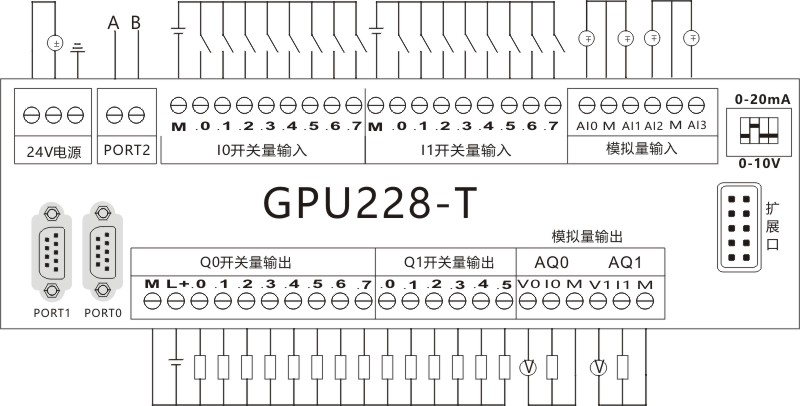

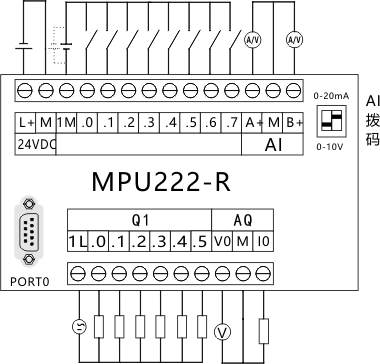

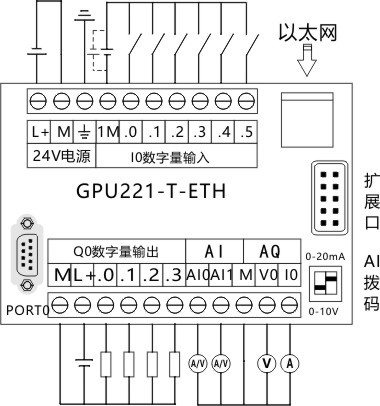

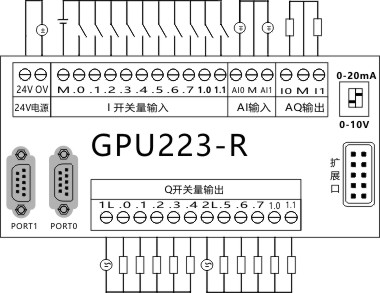

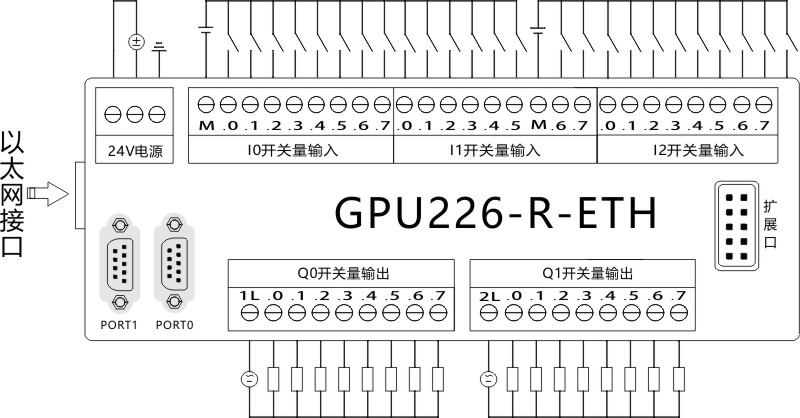

接线图
