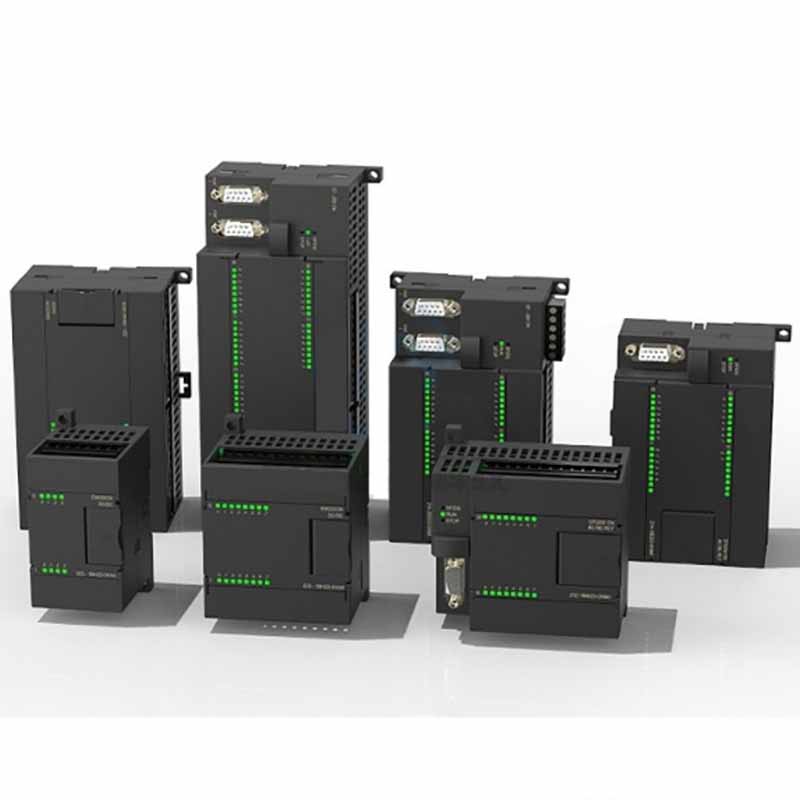

产品特点
- 以太网口：带ETH后缀的自带以太网接口，支持Modbus TCP、协议S7以太网协议，还可直连WINCC。
- 配置灵活：AD输入内置拨码开关，可设置电压输入或电流输入。简单灵活的PID子函数，可方便用户实现多路PID控制。
- 完美性能：模拟量采用12位高精度AD和轨对轨运放，精度更高。指令丰富，支持自由口。
- 扩展丰富：支持扩展模块，可混合使用。满足多个扩展和传感器供电。
- 严格加密：多级加密，加密后不可破解，安全保护您的程序。
- 保护全面：电源防反接设计，通信口TVS保护设计,数字量输出采用隔离设计；模拟量接口采用输入稳压管保护设计,自恢复保险保护；防静电保护设计；严格工业现场试验环境测试。
- 时钟强大：内置电池，采用双回路供电设计。支持万年历待机使用2年。
- 通信多样：支持MODBUS库，支持USS库，支持PPI等常用通讯协议，支持187.5k波特率。
- 用料十足：元器件品牌均采用国际高端品牌，寿命长，故障率低。
- 能优越：长期稳定可靠运行，无死机现象。
选型说明
| 分类 |
CPU222-R/T |
CPU222-R/T-ETH |
CPU224-R/T |
CPU224XP-R/T |
CPU224XP-RT |
CPU224XP-R/T-ETH |
|
数字量输入 |
8路 |
8路 |
14路 |
14路 |
14路 |
14路 |
|
数字量输出 |
6继电器/晶体管 |
6继电器/晶体管 |
10继电器/晶体管 |
10继电器/晶体管 |
4路晶体管+6路继 |
10继电器/晶体管 |
|
模拟量输入 |
无 |
无 |
无 |
2路 |
2路 |
2路 |
|
模拟量输出 |
无 |
无 |
无 |
1路 |
1路 |
1路 |
|
485接口 |
1通道 |
1通道 |
2通道 |
2通道 |
2通道 |
2通道 |
|
以太网口 |
无 |
1路10/100M适应 |
无 |
无 |
无 |
1路10/100M适应 |
|
电源电压 |
继电器输出型：220VAC；晶体管输出型：24VDC； |
|||||
| 分类 |
CPU225-R/T |
CPU226-R/T |
CPU226-R/T-ETH |
CPU228-R/T |
|
数字量输入 |
14路 |
24路 |
24路 |
16路 |
|
数字量输出 |
10继电器/晶体管 |
16继电器/晶体管 |
16继电器/晶体管 |
14继电器/晶体管 |
|
模拟量输入 |
4路 |
无 |
无 |
4路 |
|
模拟量输出 |
2路 |
无 |
无 |
2路 |
|
485接口 |
2路 |
2路 |
2路 |
3路 |
|
以太网口 |
无 |
无 |
1路 |
无 |
|
电源电压 |
继电器输出型：220VAC；晶体管输出型：24VDC； |
|||
| 数字量模块 |
资源 |
24V供电 |
尺寸 |
订货号 |
EM221-I8 |
输入:8路×24VDC |
不需要 |
46×80×62mm |
221-1BF22-0XA8 |
EM221-I16 |
输入:16路×24VDC |
不需要 |
71.2×80×62mm |
221-1BH22-0XA8 |
EM221-I32 |
输入:32路×24VDC |
不需要 |
137.3×80×62mm |
221-1BL22-0XA8 |
EM222-TQ8 |
8路×24VDC |
不需要 |
46×80×62mm |
222-1BF22-0XA8 |
EM222-RQ8 |
8路×继电器 |
需要 |
46×80×62mm |
222-1HF22-0XA8 |
EM222-TQ16 |
16路×24VDC |
不需要 |
71.2×80×62mm |
222-1BH22-0XA8 |
EM222-RQ16 |
16路×继电器 |
需要 |
71.2×80×62mm |
222-1HH22-0XA8 |
EM222-TQ32 |
32路×24VDC |
不需要 |
137.3×80×62mm |
222-1BL22-0XA8 |
EM222-RQ32 |
32路×继电器 |
需要 |
137.3×80×62mm |
222-1HL22-0XA8 |
EM223-I4TQ4 |
输入:4路×24VDC 输出:4路×24VDC |
不需要 |
46×80×62mm |
223-1BF22-0XA8 |
EM223-I4RQ4 |
输入:4路×24VDC 输出:4路×继电器 |
需要 |
46×80×62mm |
223-1HF22-0XA8 |
EM223-I8TQ8 |
输入:8路×24VDC 输出:8路×24VDC |
不需要 |
71.2×80×62mm |
223-1BH22-0XA8 |
EM223-I8RQ8 |
输入:8路×24VDC 输出:8路×继电器 |
需要 |
71.2×80×62mm |
223-1PH22-0XA8 |
EM223-I16TQ16 |
输入:16路×24VDC 输出:16路×24VDC |
不需要 |
137.3×80×62mm |
223-1BL22-0XA8 |
EM223-I16RQ16 |
输入:16路×24VDC 输出:16路×继电器 |
需要 |
137.3×80×62mm |
223-1PL22-0XA8 |
| 模拟量模块 |
资源 |
供电 |
尺寸 |
订货号 |
|
EM231-AI4 |
模拟量4输入 |
24VDC |
71.2×80×62mm |
231-0HC22-0XA8 |
|
EM231-AI8 |
模拟量 8输入(电流型) |
24VDC |
71.2×80×62mm |
231-0HF22-0XA8 |
|
EM232-AQ2 |
模拟量2输出 |
24VDC |
46×80×62mm |
232-0HB22-0XA8 |
|
EM232-AQ4 |
模拟量4输出 |
24VDC |
71.2×80×62mm |
232-0HD22-0XA8 |
|
EM235-AI4AQ1 |
模拟量4输入1输出 |
24VDC |
71.2×80×62mm |
235-0KD22-0XA8 |
| 温度模块 |
资源 |
供电 |
尺寸 |
订货号 |
|
EM231-RTD4 |
热电阻扩展模块 4输入 |
24VDC |
71.2×80×62mm |
231-7PC22-0XA8 |
|
EM231-TC4 |
热电偶扩展模块 4输入 |
24VDC |
71.2×80×62mm |
231-7PD22-0XA8 |
|
EM231-TC8 |
热电偶扩展模块8输入 |
24VDC |
71.2×80×62mm |
231-7PF22-0XA8 |
接线图

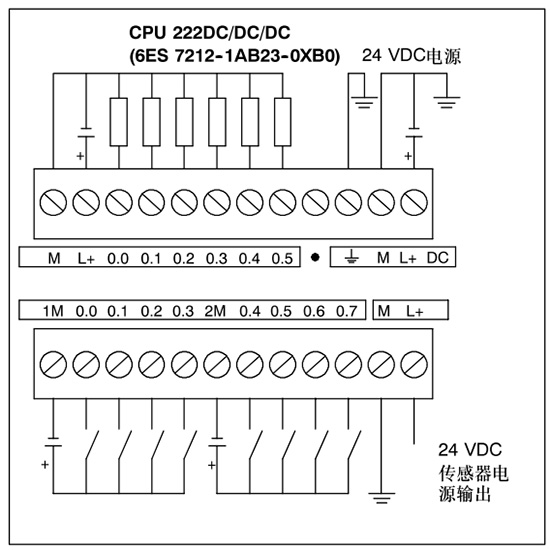

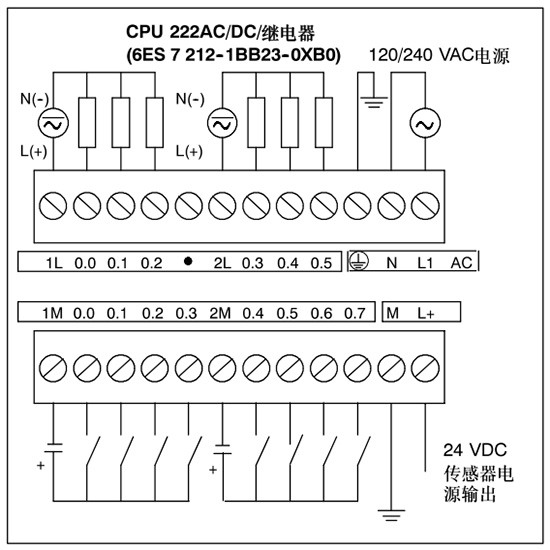

CPU222-R(-ETH)（继电器）接线图
CPU222-T(-ETH)（晶体管）接线图

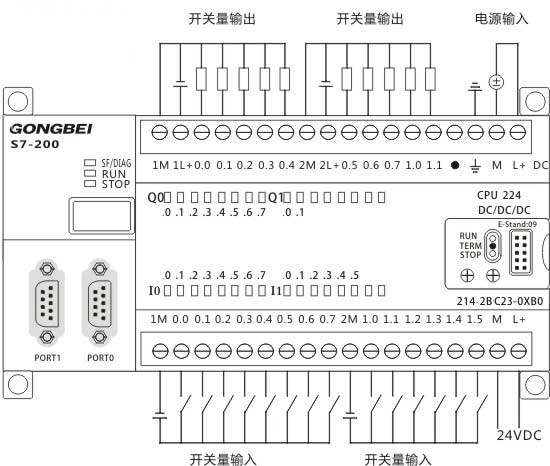

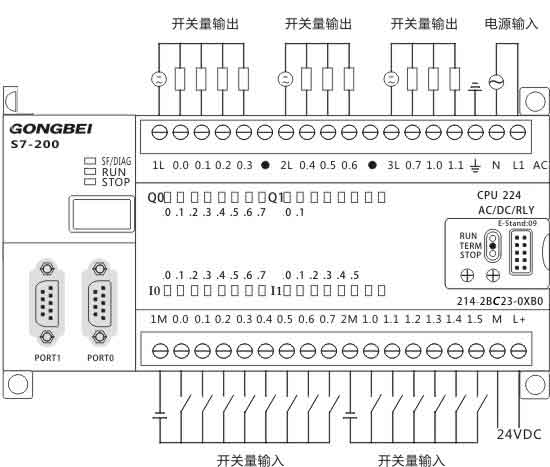

CPU224-R（继电器型、无模拟量）接线图
CPU224-T（晶体管型、无模拟量）接线图

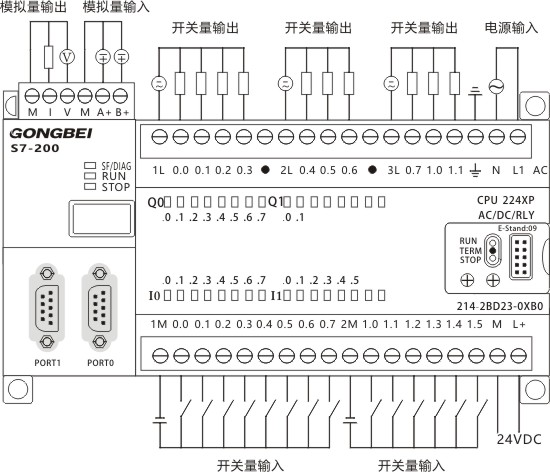

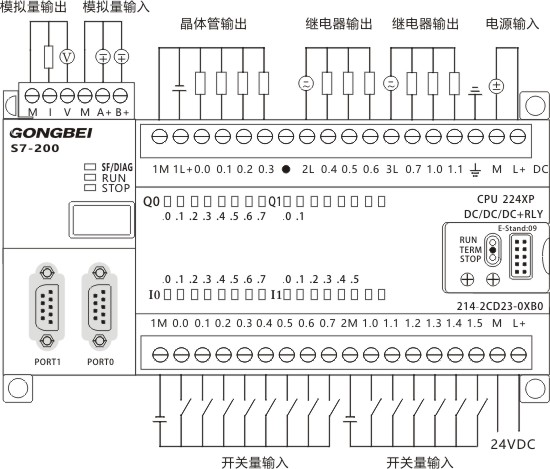

CPU224XP-R（继电器型）接线图

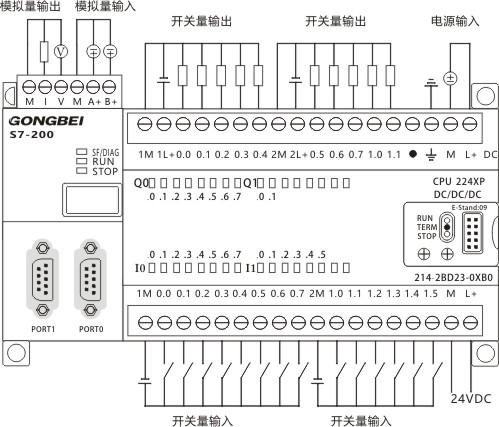

CPU224XP-T（晶体管型）接线图
CPU224XP-RT（混合型）接线图

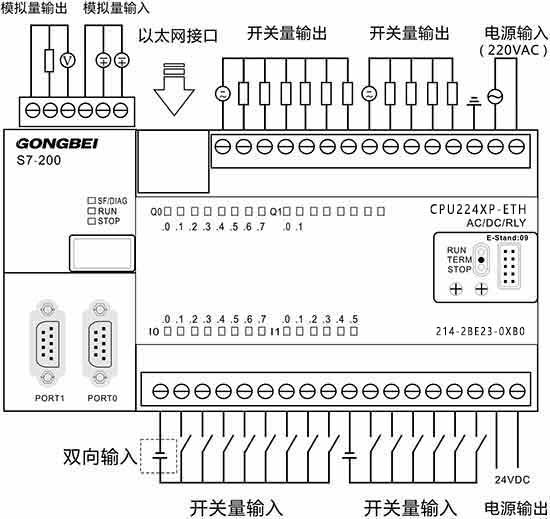

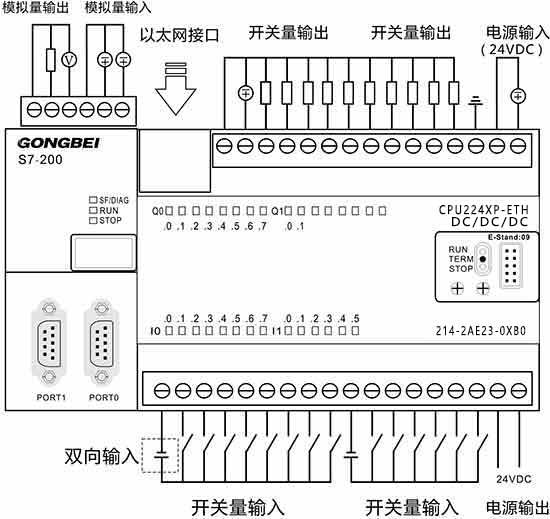

CPU224XP-R-ETH继电器型接线示意图
CPU224XP-T-ETH晶体管型接线示意图

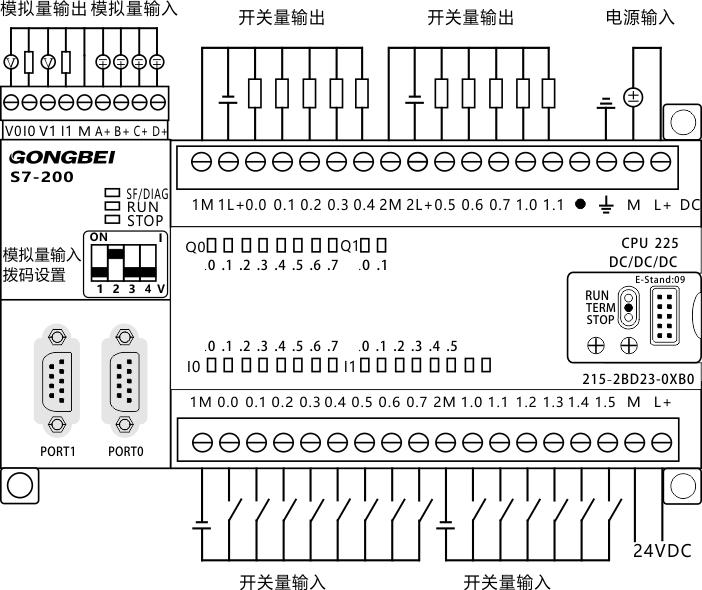

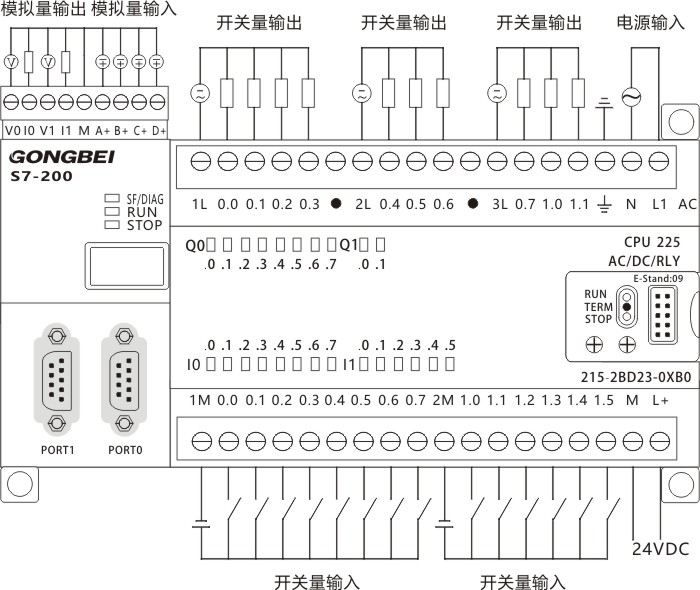

CPU225-R（继电器型）接线图
CPU225-T（晶体管型）接线图

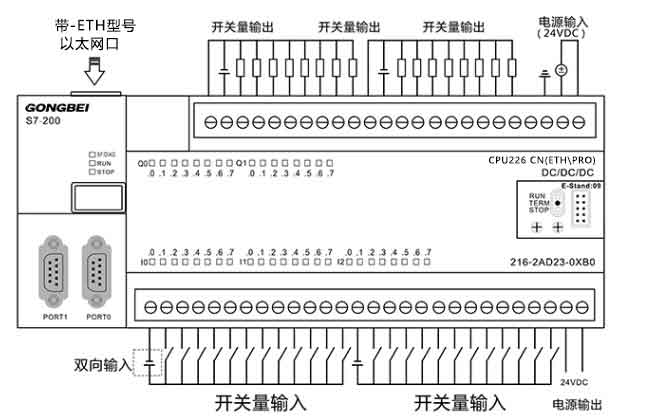

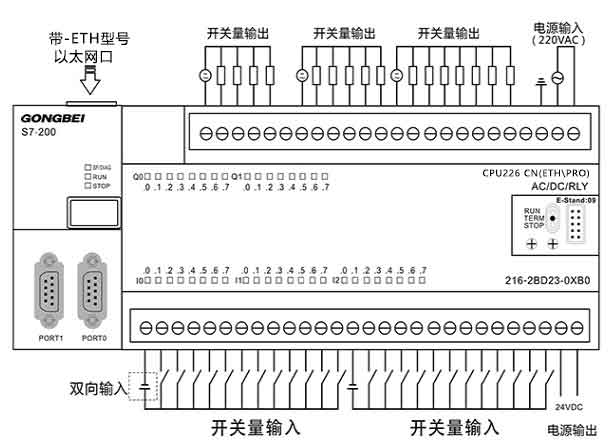

CPU226-R、CPU226-R-ETH(继电器)接线图
CPU226-T、CPU226-T-ETH(晶体管)接线图

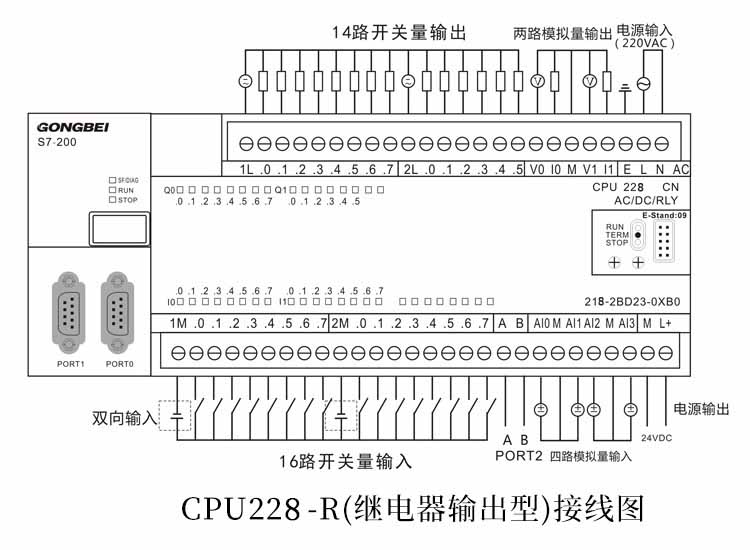

CPU228-R(晶体管)接线图
CPU228-T(晶体管)接线图
数字量模块接线图
EM221数字量扩展模块接线示意图
EM222数字量扩展模块 8输出 晶体管、继电器型号接线示意图
EM222数字量扩展模块 16输出 晶体管型号接线示意图 EM222数字量扩展模块 16输出 继电器型号接线示意图
EM222数字量扩展模块 32输出 晶体管型号接线示意图
EM222数字量扩展模块 32输出 继电器型号接线示意图
EM223数字量扩展组合模块 4输入 4输出晶体管、继电器型号接线示意图
EM223数字量扩展模块 8输入 8输出晶体管、继电器型号接线示意图
EM223数字量扩展模块 16输入 16输出晶体管型号接线示意图
EM223数字量扩展模块 16输入 16输出继电器型号接线示意图
模拟量模块 组态和接线图
EM231模拟量输入扩展模块 4/8输入 接线示意图
EM232模拟量输出扩展模块 接线示意图
EM235模拟量扩展模块 接线示意图
温度模块 组态和接线图
EM231-RTD4热电阻温度采集模块 4输入 接线示意图
EM231-RTD4热电阻温度采集模块 4输入 拨码示意图
EM231-TC4热电偶温度采集模块 4输入 接线示意图 EM231-TC8热电偶温度采集模块 8输入 接线示意图
EM231-TC4/8热电偶温度采集模块 4/8输入 拨码示意图
