1200扩展模块
  • 产品名称：
    工贝1200扩展模块和信号板
  • 产品型号：数字量模块SM 1221/1222/1223；  模拟量模块SM 1231/1232/1234；
    温度模块SM 1231 TC/RTD；  通讯信号板板CB 1241;
    数字量信号板SB 1221/1222/1223;  模拟量信号板SB 1231/1232/1234；
  • 所属系列：
    1200扩展模块和信号板
  • 发布时间：2025-12
  • 概 述
  • 规格参数
  • 资料下载
  • 知识问答

工贝1200系列扩展模块和信号板概述

  • 工贝1200扩展模块和信号板，种类丰富，价格更低。
  • 安全稳定,长期稳定可靠运行

选型说明

数字量模块
 资源
 订货号

SM 1221 DI8x24V DC

8路输入

221-1BF32-0XB0

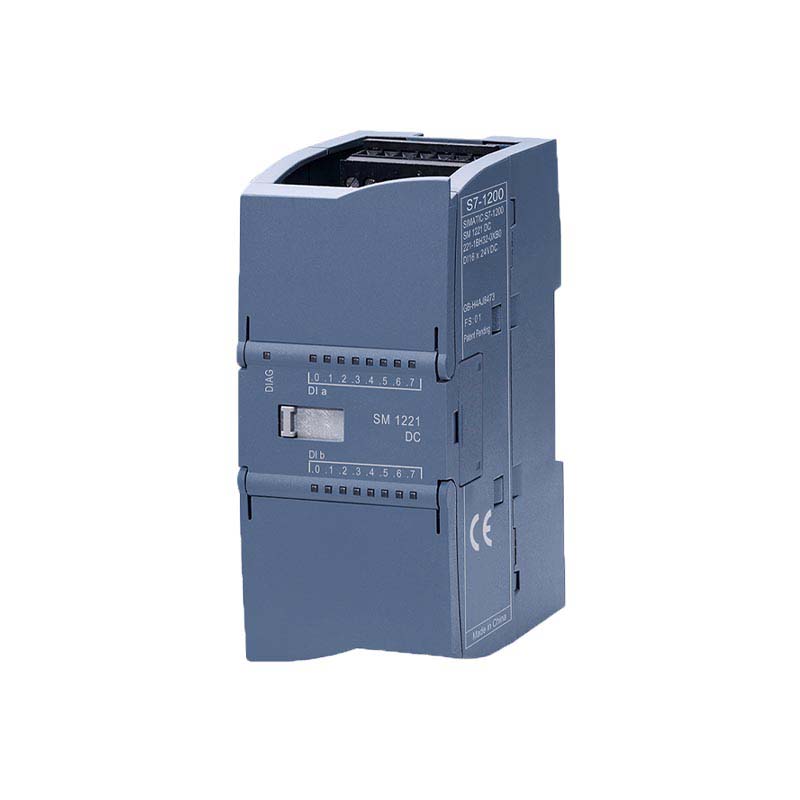

SM 1221 DI16x24V DC

16路输入

221-1BH32-0XB0

SM 1222 DQ8x24V DC

8路晶体管输出

222-1BF32-0XB0

SM 1222 DQ16x24V DC

16路晶体管输出

222-1BH32-0XB0

SM 1222 DQ8x继电器

8路继电器输出

222-1HF32-0XB0

SM 1222 DQ16x继电器

16路继电器输出

222-1HH32-0XB0

SM 1223 DI8x24V DC,DQ8x24V DC

8路输入8路晶体管输出

223-1BH32-0XB0

SM 1223 DI16x24V DC,DQ16x24V DC

16路输入16路晶体管输出

223-1BL32-0XB0

SM 1223 DI8x24V DC,DQ8x继电器

8路输入8路继电器输出

223-1PH32-0XB0

SM 1223 DI16x24V DC,DQ16x继电器

16路输入16路继电器输出

223-1PL32-0XB0
模拟量模块
 资源
 订货号

SM 1231 AI4x13位

4路(电压或电流)输入

231-4HD32-0XB0

SM 1231 AI8x13位

8路(电压或电流)输入

231-4HF32-0XB0

SM 1232 AQ2x14位

2路(电压或电流)输出

232-4HB32-0XB0

SM 1232 AQ4x14位

4路(电压或电流)输出

232-4HD32-0XB0

SM 1234 AI4x13位,AQ2x14位

4路输入2路输出(电压或电流)

234-4HE32-0XB0
温度模块
 资源
 订货号

SM 1231 TC4x16 位

温度4路TC输入

231-5QD32-0XB0

SM 1231 TC8x16 位

温度8路TC输入

231-5QF32-0XB0

SM 1231 RTD4x16 位

温度4路RTD输入

231-5PD32-0XB0

SM 1231 RTD8x16 位

温度8路RTD输入

231-5PF32-0XB0
型号及订货号
 描述
 使用方法

CB 1241
241-1CH30-1XB0

一路485通讯
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来一样

SB 1221
221-3BD30-0XB0

数字量 4 输入 24VDC（仅支持源型输入，即接 0V 导通）
组态选择：信号板->DI->DI 4x24VDC-> 221-3BD30-0XB0

与原来一样

SB 1222
222-1BD30-0XB0

数字量 4 输出（源型输出，可输出 24V+和断开 24V+）
组态选择：信号板->DQ->DQ 4x24VDC-> 222-1BD30-0XB0

与原来一样

SB 1223
223-0BD30-0XB0

数字量输入 2 路 24VDC（仅支持漏型输入，即接 24V+导通）
数字量输出2 路 24VDC，0.5A（源型输出，可输出 24V+和断开 24V+）
组态选择：信号板->DI/DQ->DI2/DQ2x24VDC-> 223-0BD30-0XB0

与原来一样

SB 1231 AE01
231-1AI30-0XB0

模拟量输入 1 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1231 AE02
231-2AI30-0XB0

模拟量输入 2 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1231 AE04
231-4AI30-0XB0

模拟量输入 4 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1232 AQ01
232-1AQ30-0XB0

模拟量输出 1 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1232 AQ02
232-2AQ30-0XB0

模拟量输出 4 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1232 AQ04
232-4AQ30-0XB0

模拟量输出 4 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1234 AM03
234-2AI1AQ-0XB0

模拟量输入 2 路(支持电压或电流)，输出 1 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1234 AM04
234-2AI2AQ-0XB0

模拟量输入 2 路(支持电压或电流)，输出 2 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

SB 1234 AM05
234-4AI1AQ-0XB0

模拟量输入 4 路(支持电压或电流)，输出 1 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)-> 241-1CH30-1XB0

与原来不一样，需要写 2 行程序

接线图

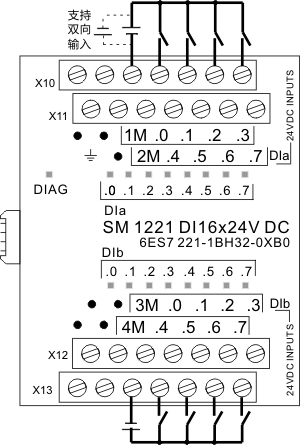

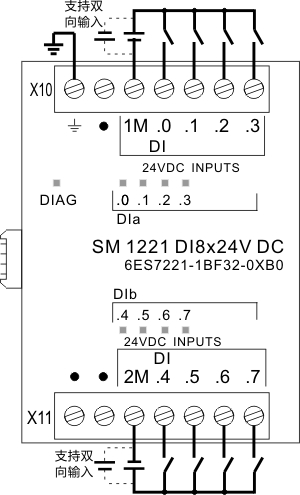

SM 1221 DI8接线图                      SM 1221 DI16接线图

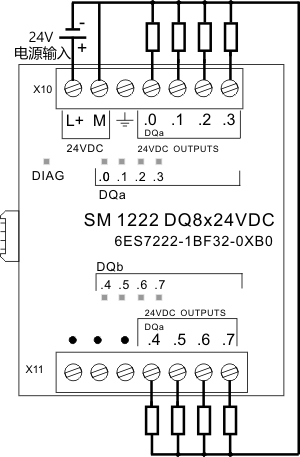

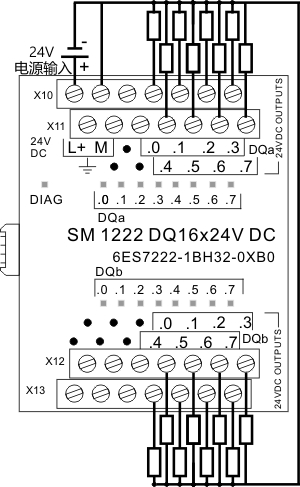

SM 1222 TQ8接线图                      SM 1222 TQ16接线图

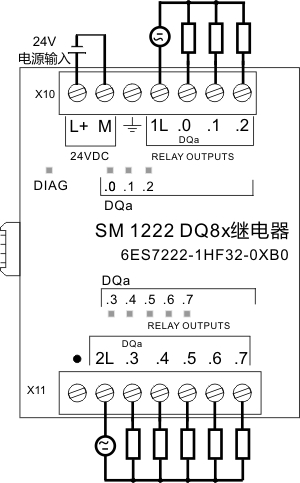

SM 1222 RQ8接线图                      SM 1222 RQ16接线图

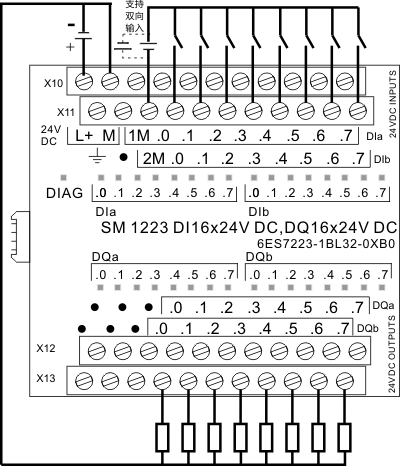

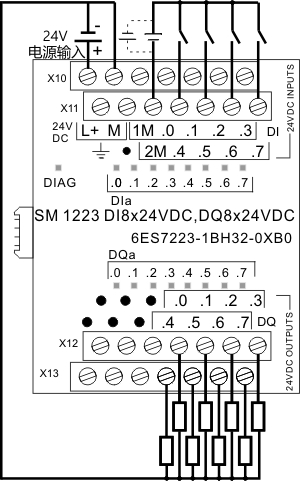

SM 1223 I8TQ8接线图                      SM 1223 I16TQ16接线图

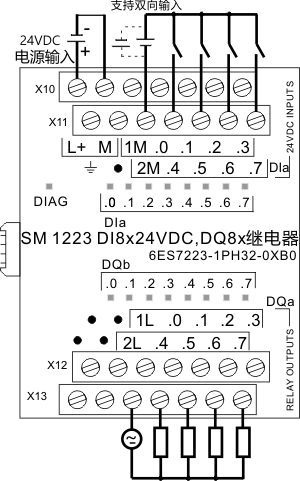

SM 1223 I8RQ8接线图                      SM 1223 I16RQ16接线图

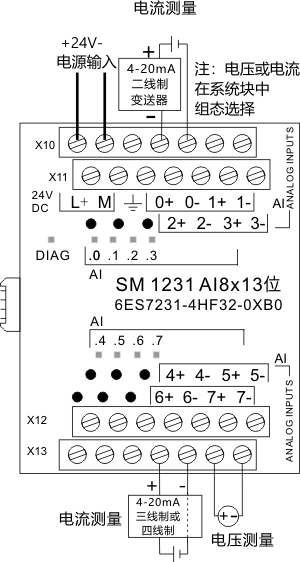

SM 1231 AI4 接线图                      SM 1231 AI8接线图

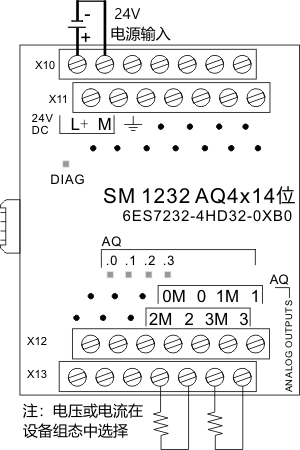

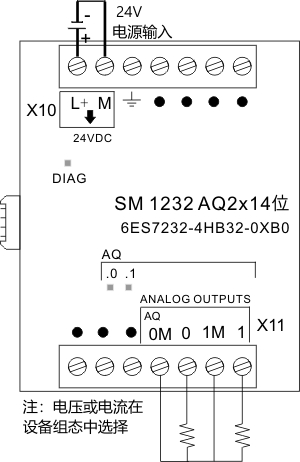

SM 1232 AQ2 接线图                      SM 1232 AQ4接线图

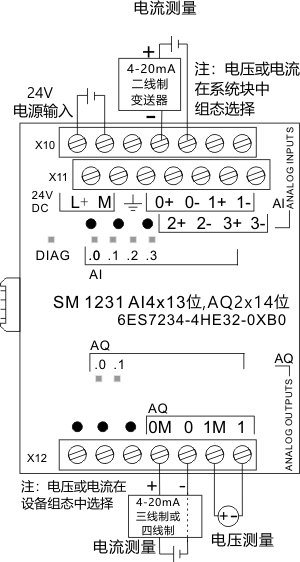

SM 1234 AI4AQ2 接线图

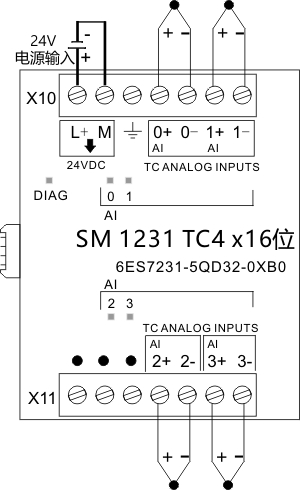

SM 1231 TC4 接线图                      SM 1231 TC8接线图接线图

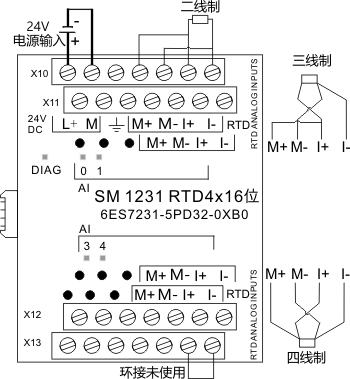

SM 1231 RTD4 接线图
