1200扩展系列 信号板
  • 产品名称：
    工贝1200扩展信号板
  • 产品型号：CB 1241;  SB 1221;  SB 1222;  SB 1223;
    SB 1231 AE01/2/4;  SB 1232 AQ01/2/4;  SB 1234 AM03/4/5
  • 所属系列：
    1200扩展信号板
  • 发布时间：2023-11-11
  • 概 述
  • 规格参数
  • 资料下载
  • 订购方式
  • 知识问答

工贝1200系列扩展信号板概述

  • 工贝1200信号板资源点更多，种类更丰富，价格更低。
  • 通讯信号板和数字量信号板与原装使用方法相同，模拟量信号板只需写2行程序即可使用。
  • 模拟量信号板后置拨码，操作灵活方便
  • 安全稳定,长期稳定可靠运行

选型说明

型号及订货号
 描述
 使用方法

CB 1241
6ES7 241-1CH30-1XB0

一路485通讯
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装一样

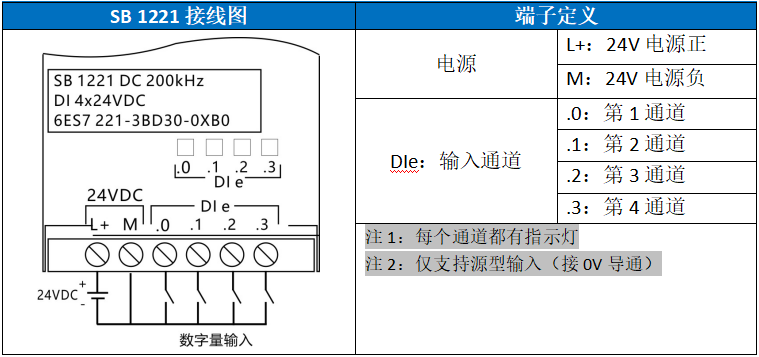

SB 1221
6ES7 221-3BD30-0XB0

数字量 4 输入 24VDC（仅支持源型输入，即接 0V 导通）
组态选择：信号板->DI->DI 4x24VDC->6ES7 221-3BD30-0XB0

与原装一样

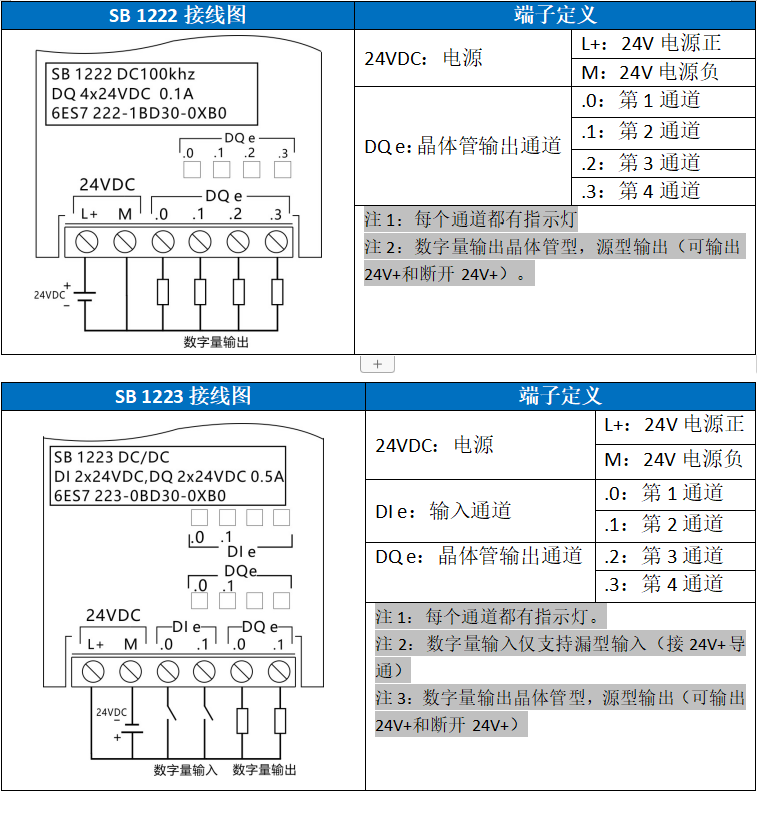

SB 1222
6ES7 222-1BD30-0XB0

数字量 4 输出（源型输出，可输出 24V+和断开 24V+）
组态选择：信号板->DQ->DQ 4x24VDC->6ES7 222-1BD30-0XB0

与原装一样

SB 1223
6ES7 223-0BD30-0XB0

数字量输入 2 路 24VDC（仅支持漏型输入，即接 24V+导通）
数字量输出2 路 24VDC，0.5A（源型输出，可输出 24V+和断开 24V+）
组态选择：信号板->DI/DQ->DI2/DQ2x24VDC->6ES7 223-0BD30-0XB0

与原装一样

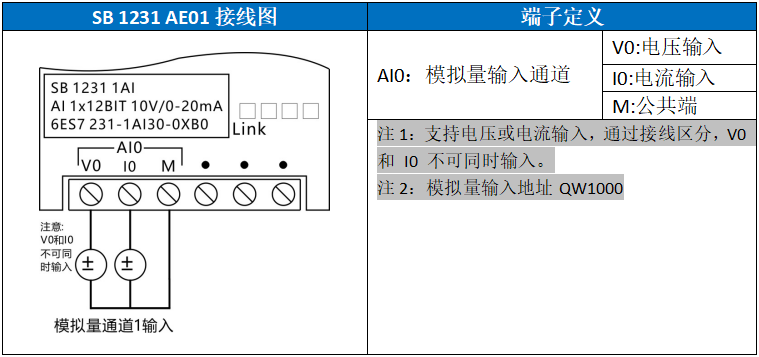

SB 1231 AE01
6ES7 231-1AI30-0XB0

模拟量输入 1 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

SB 1231 AE02
6ES7 231-2AI30-0XB0

模拟量输入 2 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

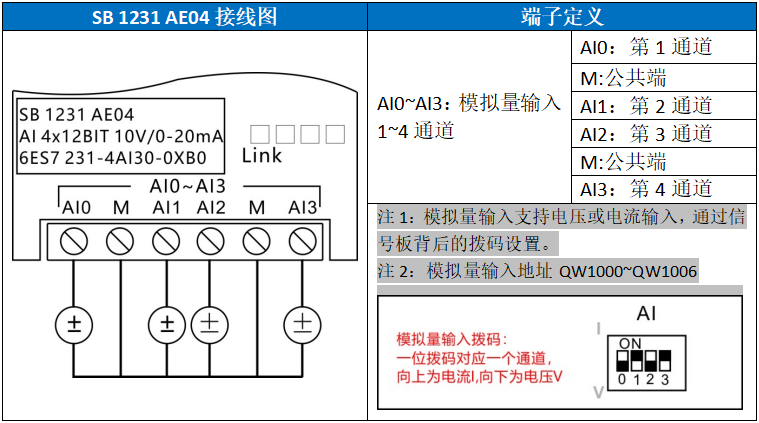

SB 1231 AE04
6ES7 231-4AI30-0XB0

模拟量输入 4 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

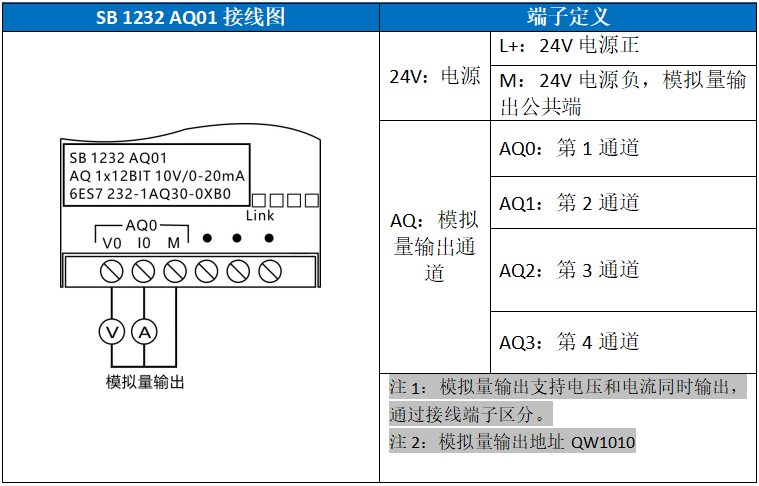

SB 1232 AQ01
6ES7 232-1AQ30-0XB0

模拟量输出 1 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

SB 1232 AQ02
6ES7 232-2AQ30-0XB0

模拟量输出 4 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

SB 1232 AQ04
6ES7 232-4AQ30-0XB0

模拟量输出 4 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

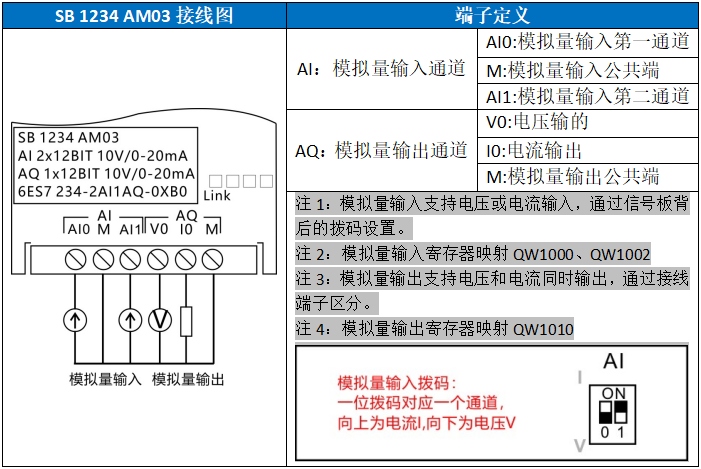

SB 1234 AM03
6ES7 234-2AI1AQ-0XB0

模拟量输入 2 路(支持电压或电流)，输出 1 路(支持电压和电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

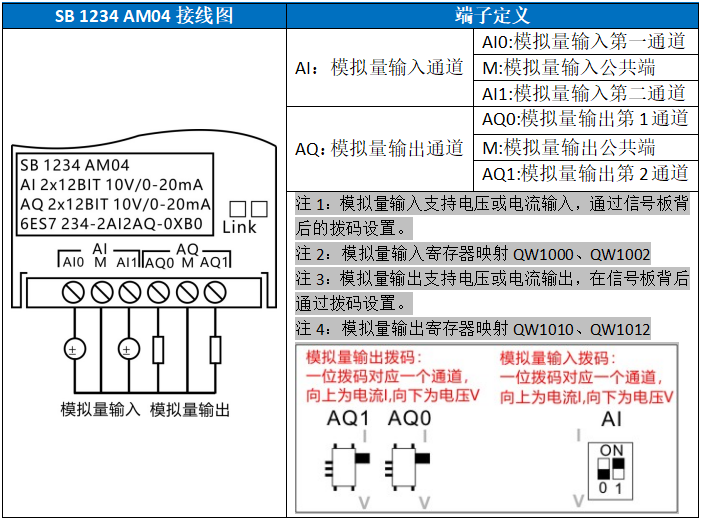

SB 1234 AM04
6ES7 234-2AI2AQ-0XB0

模拟量输入 2 路(支持电压或电流)，输出 2 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

SB 1234 AM05
6ES7 234-4AI1AQ-0XB0

模拟量输入 4 路(支持电压或电流)，输出 1 路(支持电压或电流)
组态选择：通信板->点到点->CB 1241(RS485)->6ES7 241-1CH30-1XB0

与原装不一样，需要写 2 行程序

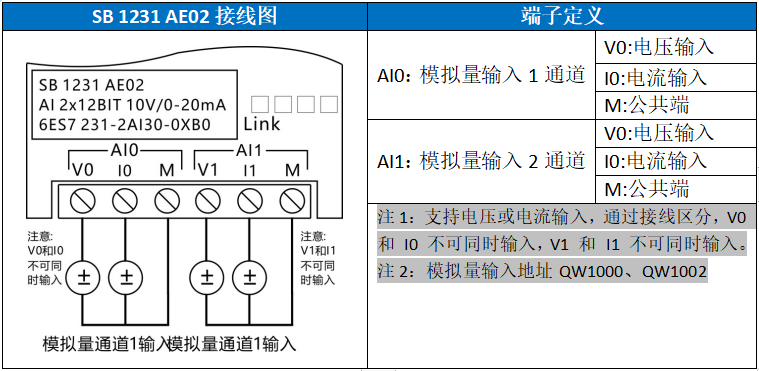

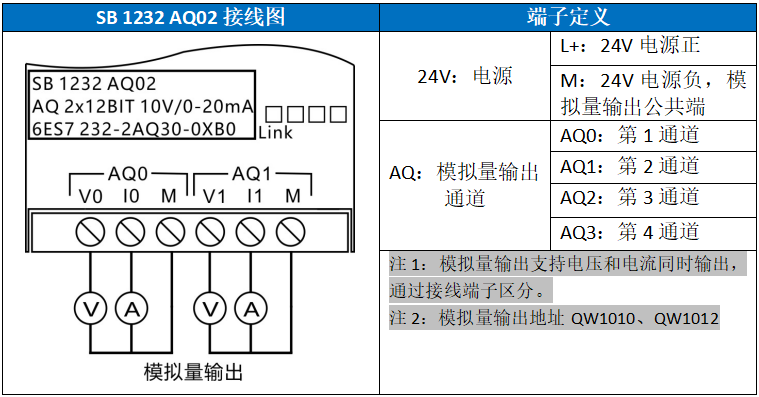

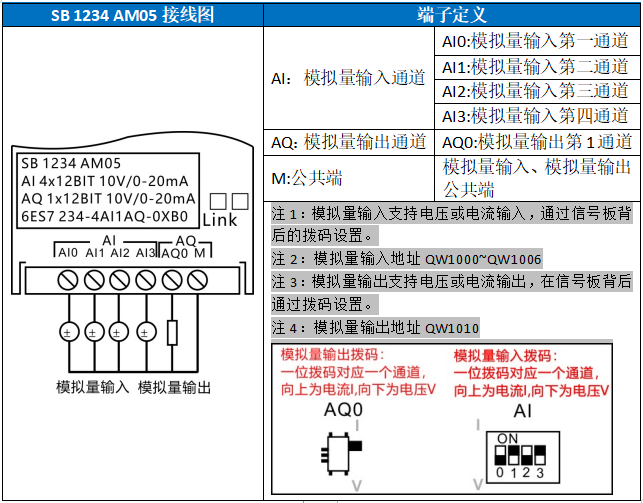

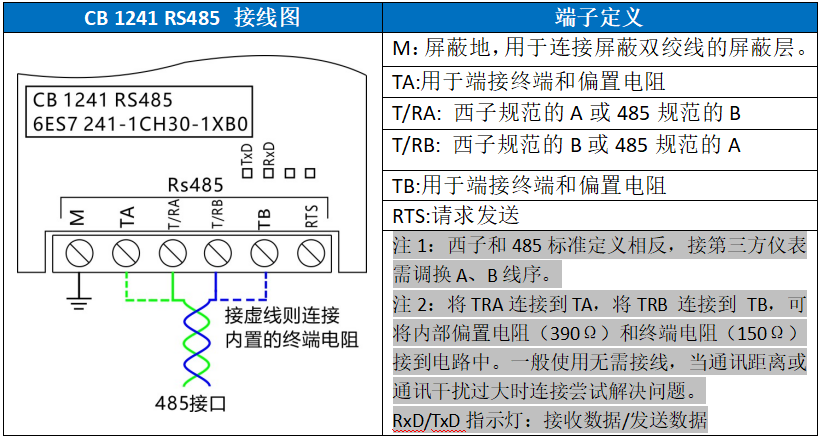

接线图
